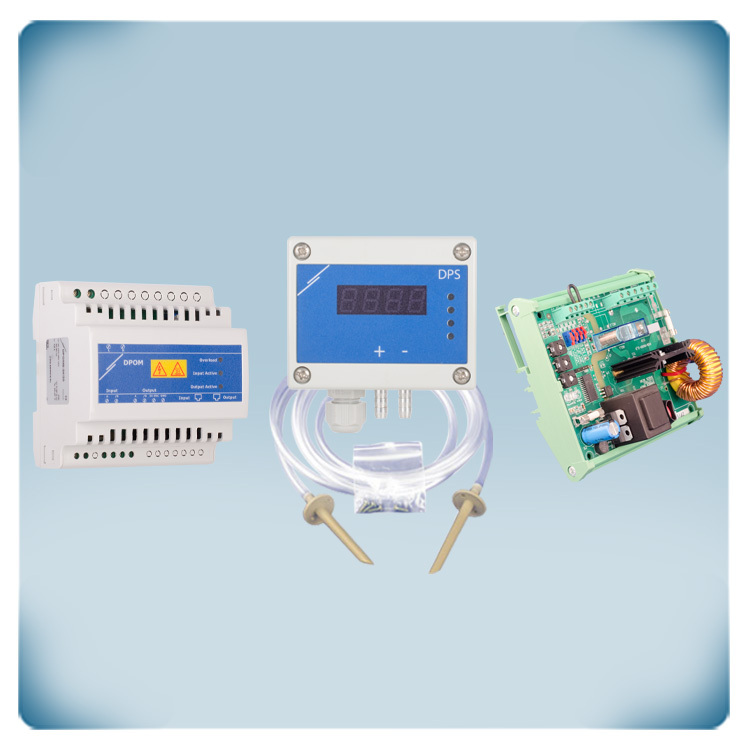

AC motor 10 A | diferansiyel basınç kontrolü: 0 - 2.000 Pa

230 V tek fazlı motorlar için 10 A'e kadar hassas hız kontrolü. Modbus RTU iletişim ve uzaktan kontrol yetenekleri içerir. Ayarlanabilir kapanma seviyesi ve zaman sınırlı motor çalışma imkanı sunar. Ters çevrilebilir analog girişe (0-10 VDC veya 0-20 mA) sahiptir. Güvenilir kontrol için hızlı başlatma (kick start), yumuşak başlatma (soft start) ve birden fazla çalışma modu ile donatılmıştır.

Fanlar için göstergeli diferansiyel basınç kontrolörü. Tipik bir uygulama Değişken Hava Hacmi akışı veya VAV kontrolüdür. Besleme gerilimi 24 VDC'dir. Çalışma aralığı 0 - 2.000 Pa'dır. Fark basıncını veya hava hacmi akışını istenen ayar noktasında sabit tutmak için fan hızını kontrol eder. Hava hızı kontrolü, pitot tüpü bağlantı seti ile birlikte de mümkündür: PSET-PTS-200. Ayar noktası Modbus RTU iletişimi üzerinden ayarlanabilir. Sensör çıkışı EC fanlarını, frekans invertörlerini veya AC fan hız kontrol cihazlarını 0-10 V üzerinden kontrol eder. Gerekirse başka bir çıkış tipi seçilebilir. 7 segmentli LED ekran ve dört LED gösterge, transmitter durumunun ve kontrol edilen değerlerin net bir şekilde görsel olarak gösterilmesini sağlar. Fark basınç ayar noktası ve diğer tüm ayarlar Modbus RTU üzerinden ayarlanabilir.

Bu 24 VDC anahtarlamalı güç kaynağı DIN rayına monte edilmiştir ve dahili bir Modbus RTU tekrarlayıcıya sahiptir. Kısa devre, aşırı yük ve aşırı gerilime karşı koruma sağlar. Maksimum yük 900 mA veya 20 W'dır. 24 VDC besleme yalnızca çıkış kanalı üzerinden kullanılabilir. Cihazlar terminal blokları veya RJ45 konektörleri ile bağlanabilir. Her iki kanalın Modbus RTU iletişimi, yerleşik yarı çift yönlü hat tekrarlayıcı ile güçlendirilmiştir. Besleme gerilimi 85 ila 264 VAC (50-60 Hz) aralığındadır. Bu cihaz bir DIN rayına monte edilmiştir. Kutusu, toz girişine karşı bir IP20 koruması sunar.

Kanal sistemine bir diferansiyel basınç sensörü veya kontrolörü bağlamak için nozul ve PVC boru seti. 2 plastik nozul (L 66,6 mm, D 6 mm) ve 2 m uzunluğunda ve maksimum 10.000 Pa çalışma basıncına sahip 2 esnek, şeffaf PVC boru içerir. Nozulları standart kanallara sabitlemek için vidalar da dahildir. Bu set HVAC uygulamaları için tasarlanmıştır ve fark basınç transmitterleri, kontrolörleri veya anahtarları ile birlikte kullanılabilir.
