Växelströmsmotor 10 A | Differenstryckreglering 0 - 2.000 Pa

Ingen har kommenterat denna produkt ännu, var först (se nedan), vi uppskattar din åsikt!

Artikelkod MV1DPODP8001

Nuvarande lager 3 U.

Fabrikens ledtid 4 Vecka(or)

Lösningsbeskrivning

Variabelt luftvolymflöde (VAV) för AC-fläktar med enfasmotor. Den maximala motorströmmen är 10 A. AC-fläkthastigheten regleras automatiskt för att hålla differenstrycket konstant vid önskat börvärde. Börvärdet och alla andra inställningar kan justeras via Modbus RTU-kommunikation. Fläkthastigheten styrs genom att minska motorspänningen via fasstyrning (Triac-teknik).

Dokument

Schematisk översikt

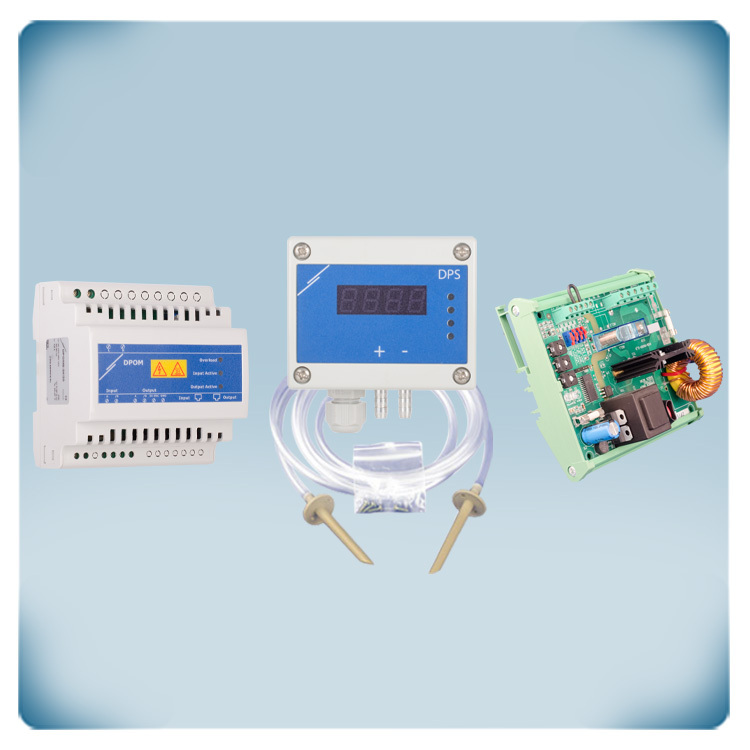

Komponenter i denna lösning

Artikelkod

Kvantitet

Beskrivning

MVS-1100CDM

1 U.

En elektronisk varvtalsregulator med analog ingång som styr enfas växelströmsmotorer med en maximal ström på 10 A. Tyristorn behöver 230 VAC matningsspänning. Ett fjärrstart/-stopp-kommando kan genereras via den digitala ingången. Regulatorn är avsedd för DIN-skenmontering.

DPSPF-2K0 -2

1 U.

DPSP är en PI -differenstrycksregulator med display för fläktar. Den reglerar differenstryck (Pa), luftflöde (m³/h) eller lufthastighet (m/s) i HVAC -applikationer. Matningsspänningen är 24 VDC och tryckområdet är ställbar mellan 0 till 2.000 Pa. PI-algoritmen kan användas för att styra EC-fläktar, frekvensomformare eller varvtalsregulatorer för fläktar med växelströmsmotor. Regulatorn håller önskat differenstryck, volymflöde eller lufthastighet konstant oavsett behovet. Börvärde, tryckområde och alla andra inställningar kan justeras via Modbus RTU. 4 lysdioder visar regulatorns status och de aktiverade värdena.

DPOM8-24-20

1 U.

Detta är en Modbus RTU-repeater med integrerad strömförsörjning (24 VDC - 20 W). Den har en galvanisk separerad Modbus RTU kommunikationslinje repeater med en kanal utgång. Den integrerade strömförsörjningen erbjuder 24 VDC (max. 900 mA / 20 W). Matningsspänningen är: 85 - 264 VAC / 50-60 Hz. Höljet möjliggör montering på DIN-skena (IP20).

PSET-PVC-200

1 U.

Uppsättning munstycken med PVC -rör för att ansluta en differenstryckssensor eller styrenhet till kanalverket. Den innehåller 2 plastmunstycken (L 66,6 mm i kanalen, D 6 mm) och 2 flexibla, transparenta 2 m PVC -rör och ett maximalt arbetstryck på 10.000 Pa. Denna uppsättning är avsedd för HVAC -applikationer och kan användas i kombination med differenstrycksgivare, styrenheter eller omkopplare.
