Modbus RTU tekrarlayıcı | güç kaynağı 24 VDC | DIN ray montajı
Ürün açıklaması

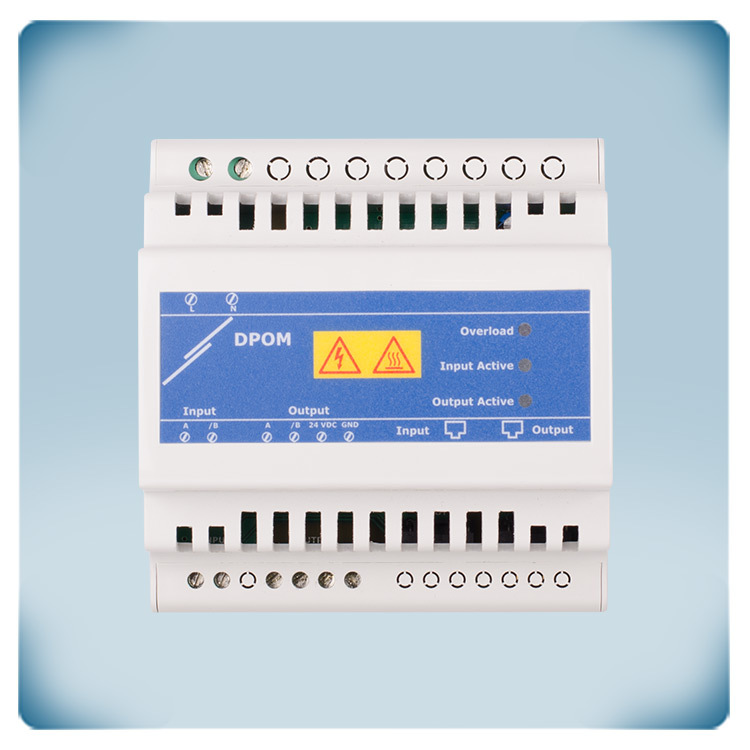

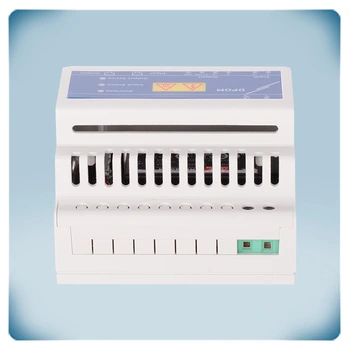

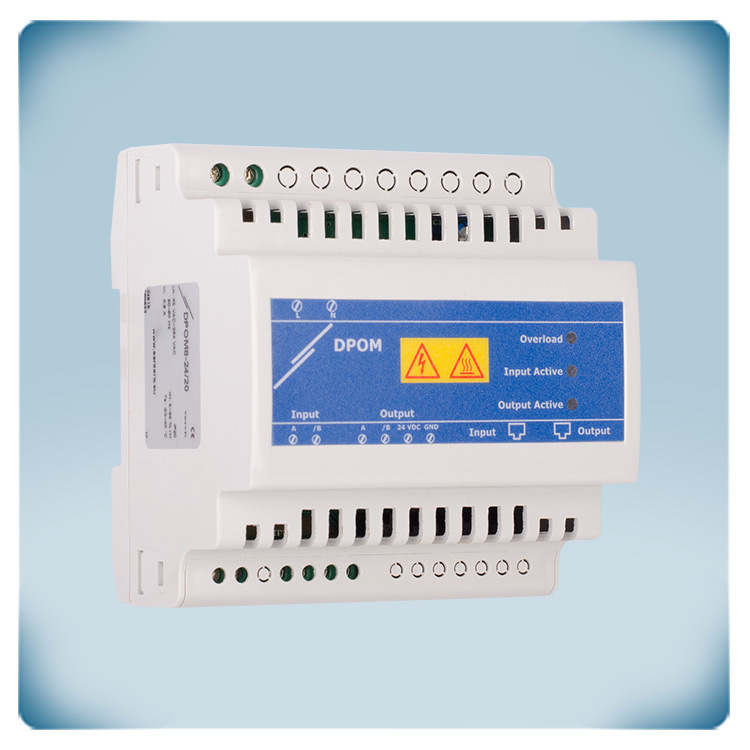

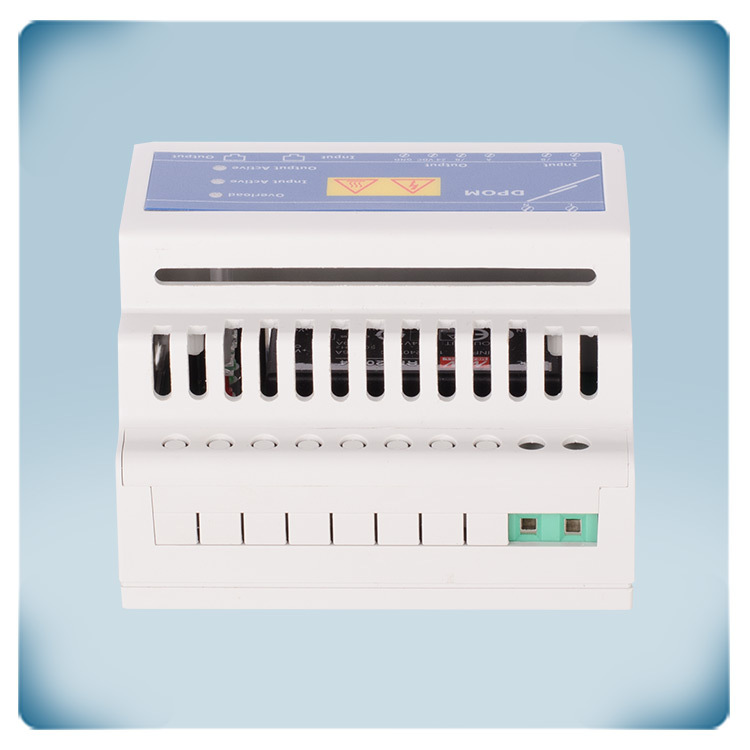

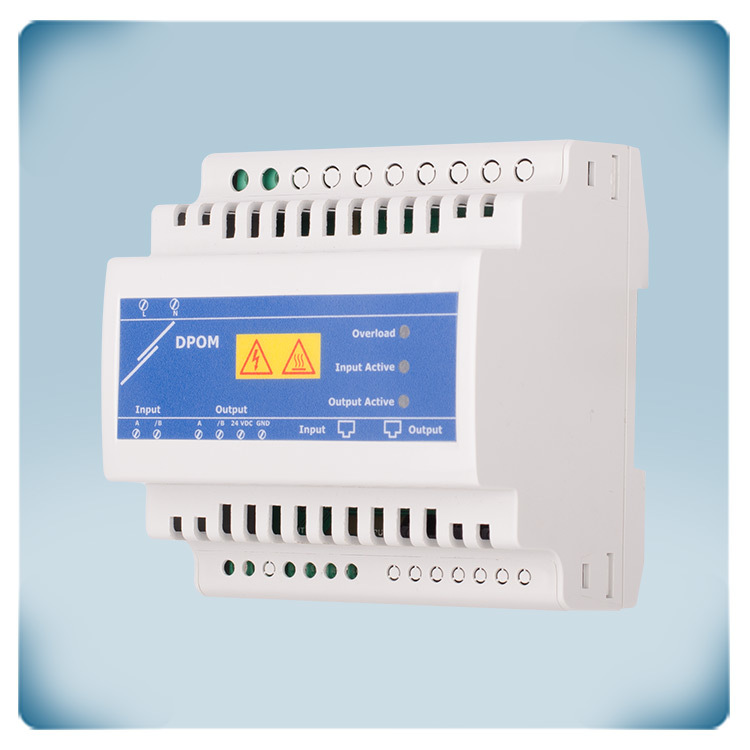

Bu 24 VDC anahtarlamalı güç kaynağı DIN rayına monte edilmiştir ve dahili bir Modbus RTU tekrarlayıcıya sahiptir.
Kısa devre, aşırı yük ve aşırı gerilime karşı koruma sağlar. Maksimum yük 900 mA veya 20 W'dır.
24 VDC besleme yalnızca çıkış kanalı üzerinden kullanılabilir. Cihazlar terminal blokları veya RJ45 konektörleri ile bağlanabilir. Her iki kanalın Modbus RTU iletişimi, yerleşik yarı çift yönlü hat tekrarlayıcı ile güçlendirilmiştir.
Besleme gerilimi 85 ila 264 VAC (50-60 Hz) aralığındadır. Bu cihaz bir DIN rayına monte edilmiştir. Muhafaza, toz girişine karşı bir IP20 koruması sunar.
Ek özellikler ve açıklama
İkisi bir arada cihaz
DPOM8-24-20, 24 VDC çıkışlı bir Modbus üzerinden güç kaynağı modülü ve vericisi göstergeli entegre ve tamamen izole edilmiş bir Modbus RTU iletişim hattı tekrarlayıcısıdır.
24 VDC güç kaynağı
24 VDC anahtarlamalı güç kaynağı olarak DPOM8-24-20, kısa devre, aşırı yük ve aşırı gerilime karşı koruma sağlar. Aşırı yük fonksiyonu, yükün aşırı akımı nedeniyle güç kaynağının zarar görmesini önler. Kısa devre durumunda, arıza durumu giderilene kadar kapanır. Aşırı gerilim koruması, dengesiz giriş voltajlarında bile yüke aşırı voltaj uygulanmasını önler. Sadece çıkış kanalı 24 VDC besleme sunar. Giriş kanalı sadece Modbus RTU tekrarlayıcı için kullanılır.
Çıkış voltajı kablolarını bağlamak için iki seçeneğe sahip iki çıkış kanalı mevcuttur: bir vidalı terminal bloğu ve bir RJ45 soketi.
Her iki bağlantı türü de elektrik bağlantıları elektronikte bağlantıları sabitlemek ve kurmak için yaygın olarak kullanılır.
Modbus RTU tekrarlayıcı
Modbus RTU iletişimi için galvanik olarak izole edilmiş, yarı çift yönlü bir hat tekrarlayıcı olarak DPOM8-24-20, Sentera cihazlarını birbirine bağlamak ve Modbus RTU iletişimini güçlendirmek için kullanılabilir. Geniş kablo uzunluklarına ve farklı Sentera cihazları arasında yüksek mesafeye sahip uygulamalarda istikrarlı bir iletişim kurulmasına yardımcı olur.
Tekrarlayıcı, daha uzun mesafelerde güvenilir iletişim sağlamak için sinyal gücünü artırır ve voltaj düşüşleri veya gürültü gibi sinyal bozulmasını telafi eder.
RS-485'in sınırlamalarının üstesinden gelmeye yardımcı olur. Tekrarlayıcılar kullanılarak, ağ daha geniş alanları kapsayacak şekilde genişletilebilir veya birbirinden uzakta bulunan cihazları bağlayabilir.
Evrensel olarak uygulanabilir
DPOM8-24-20, 24 VDC çıkışlı bir Modbus üzerinden güç kaynağı modülü ve vericisi göstergeli entegre ve tamamen izole edilmiş bir Modbus RTU iletişim hattı tekrarlayıcısıdır.
24 VDC güç kaynağı
24 VDC anahtarlamalı güç kaynağı olarak DPOM8-24-20, kısa devre, aşırı yük ve aşırı gerilime karşı koruma sağlar. Aşırı yük fonksiyonu, yükün aşırı akımı nedeniyle güç kaynağının zarar görmesini önler. Kısa devre durumunda, arıza durumu giderilene kadar kapanır. Aşırı gerilim koruması, dengesiz giriş voltajlarında bile yüke aşırı voltaj uygulanmasını önler. Sadece çıkış kanalı 24 VDC besleme sunar. Giriş kanalı sadece Modbus RTU tekrarlayıcı için kullanılır.
Çıkış voltajı kablolarını bağlamak için iki seçeneğe sahip iki çıkış kanalı mevcuttur: bir vidalı terminal bloğu ve bir RJ45 soketi.
Her iki bağlantı türü de elektrik bağlantıları elektronikte bağlantıları sabitlemek ve kurmak için yaygın olarak kullanılır.
Modbus RTU tekrarlayıcı
Modbus RTU iletişimi için galvanik olarak izole edilmiş, yarı çift yönlü bir hat tekrarlayıcı olarak DPOM8-24-20, Sentera cihazlarını birbirine bağlamak ve Modbus RTU iletişimini güçlendirmek için kullanılabilir. Geniş kablo uzunluklarına ve farklı Sentera cihazları arasında yüksek mesafeye sahip uygulamalarda istikrarlı bir iletişim kurulmasına yardımcı olur.
Tekrarlayıcı, daha uzun mesafelerde güvenilir iletişim sağlamak için sinyal gücünü artırır ve voltaj düşüşleri veya gürültü gibi sinyal bozulmasını telafi eder.
RS-485'in sınırlamalarının üstesinden gelmeye yardımcı olur. Tekrarlayıcılar kullanılarak, ağ daha geniş alanları kapsayacak şekilde genişletilebilir veya birbirinden uzakta bulunan cihazları bağlayabilir.
Örneğin DPOM 8-24-20, farklı Sentera cihazları arasındaki mesafenin o kadar uzadığı ve iletişimin bozulduğu uygulamalarda Modbus iletişimini güçlendirebilir. Çok uzun kablolar kullanılsa bile stabil bir Modbus iletişimini garanti eder.
Evrensel olarak uygulanabilir
Geniş besleme voltajı aralığı (85 - 264 VAC, 50-60 Hz) onu çoğu uygulama ile uyumlu hale getirir.

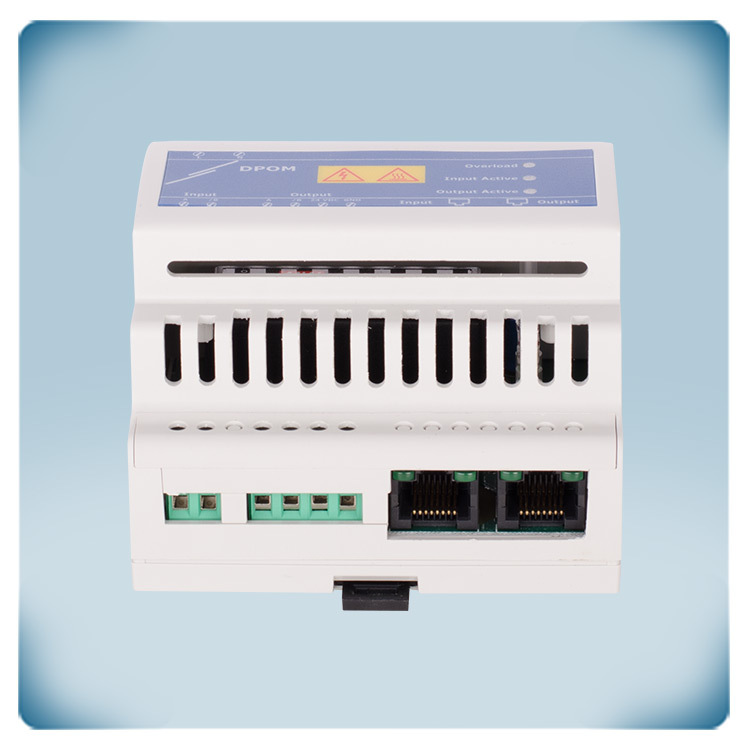

RJ45 veya terminal bloğu
Terminal blokları, telleri bağlamak için elektrik sistemlerinde yaygın olarak kullanılır.
Yük telleri soyulabilir ve terminal bloğuna takılabilir ve ardından güvenli bir elektrik bağlantısı kurmak için vidalar kullanılarak sıkılabilir. Öte yandan, RJ45 konektörleri, öncelikle ağ uygulamaları için kullanılan bir tür standart konektördür. Konektör içindeki karşılık gelen kontaklarla hizalanan sekiz metal pimli plastik bir muhafazaya sahiptirler. RJ45 konektörleri tipik olarak ağ kablolarıyla ilişkilendirilir, ancak bağlantı yükleri de dahil olmak üzere başka amaçlar için de kullanılabilirler. Modbus RTU şebekelerinde, RJ45 konektörleri kullanılarak kıvrılmış UTP kabloları hem 24 VDC voltajı hem de iletişim sinyallerini iletir.
LED göstergeler
Cihazı açtıktan ve iletişim kurduktan sonra, iletişimin aktif olduğunu belirtmek için yeşil LED'ler (Giriş Aktif ve Çıkış Aktif) yanıp sönmelidir. Aşırı yüklenme durumunda kırmızı LED yanıp sönmeye başlar. Standart olarak, RJ45 konektörlerindeki (RX ve TX) yanıp sönen yeşil LED'ler Modbus RTU iletişiminin etkin olduğunu gösterir.
DIN ray montajı
Bu cihaz standart bir DIN rayına, tercihen bir elektrik dolabına monte edilebilir. Muhafaza, toza ve kire karşı bir IP20 koruması sunar.
RJ45 veya terminal bloğu
Terminal blokları, telleri bağlamak için elektrik sistemlerinde yaygın olarak kullanılır.
Yük telleri soyulabilir ve terminal bloğuna takılabilir ve ardından güvenli bir elektrik bağlantısı kurmak için vidalar kullanılarak sıkılabilir. Öte yandan, RJ45 konektörleri, öncelikle ağ uygulamaları için kullanılan bir tür standart konektördür. Konektör içindeki karşılık gelen kontaklarla hizalanan sekiz metal pimli plastik bir muhafazaya sahiptirler. RJ45 konektörleri tipik olarak ağ kablolarıyla ilişkilendirilir, ancak bağlantı yükleri de dahil olmak üzere başka amaçlar için de kullanılabilirler. Modbus RTU şebekelerinde, RJ45 konektörleri kullanılarak kıvrılmış UTP kabloları hem 24 VDC voltajı hem de iletişim sinyallerini iletir.
LED göstergeler
Cihazı açtıktan ve iletişim kurduktan sonra, iletişimin aktif olduğunu belirtmek için yeşil LED'ler (Giriş Aktif ve Çıkış Aktif) yanıp sönmelidir. Aşırı yüklenme durumunda kırmızı LED yanıp sönmeye başlar. Standart olarak, RJ45 konektörlerindeki (RX ve TX) yanıp sönen yeşil LED'ler Modbus RTU iletişiminin etkin olduğunu gösterir.
DIN ray montajı
Bu cihaz standart bir DIN rayına, tercihen bir elektrik dolabına monte edilebilir. Muhafaza, toza ve kire karşı bir IP20 koruması sunar.
