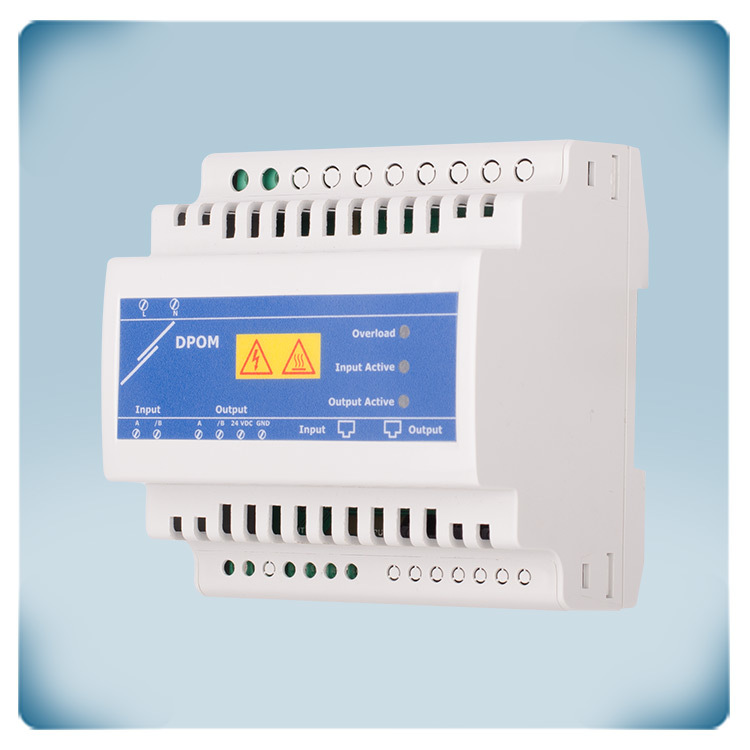

.webp "Modbus RTU kartotuvas ir 24 VDC maitinimas - PoM - DIN bėgelis")

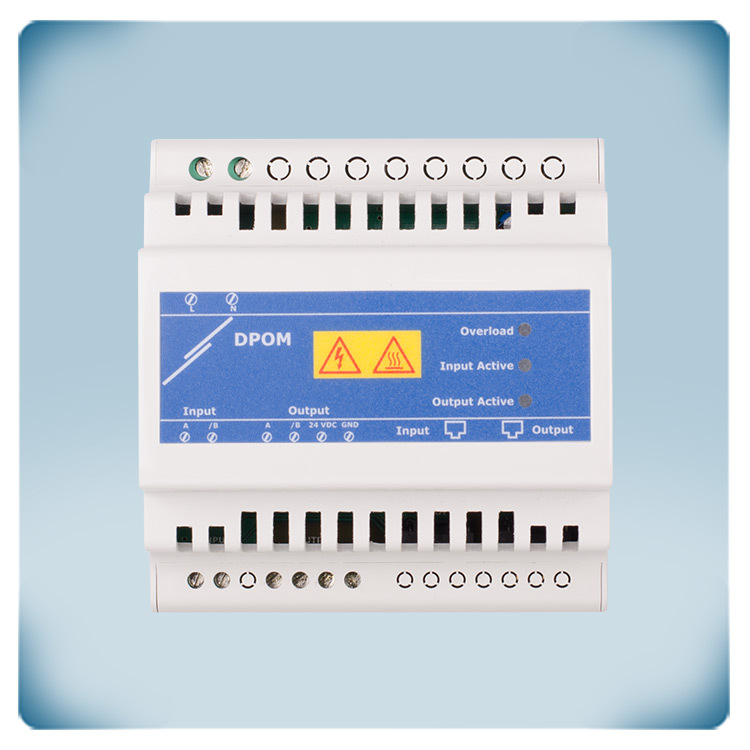

.webp "Modbus RTU kartotuvas su integruotu maitinimo šaltiniu 24 VDC - 20 W")

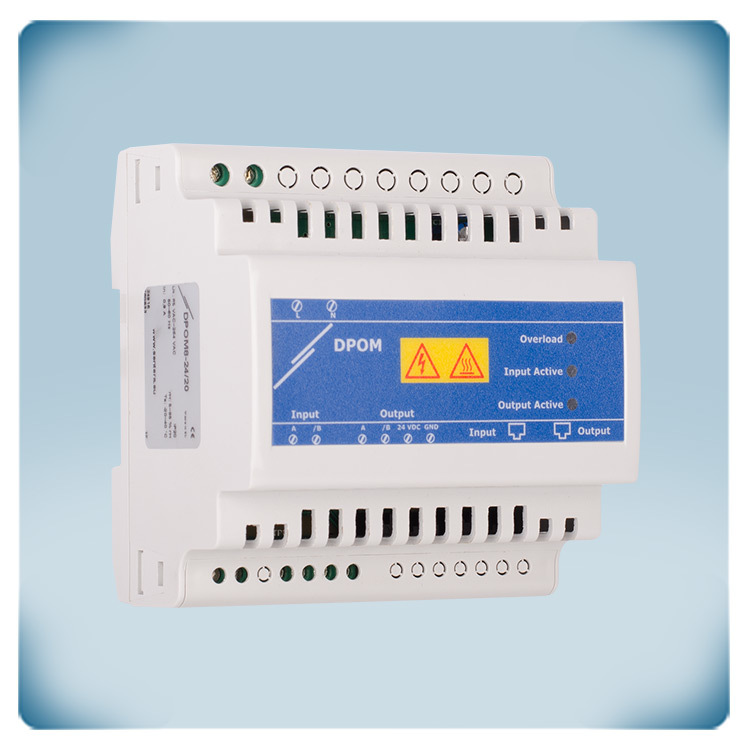

.webp "Ant DIN bėgelio montuojamas kartotuvas su integruotu maitinimo šaltiniu")
.webp "Kartotuvas Modbus RTU sistemoms")

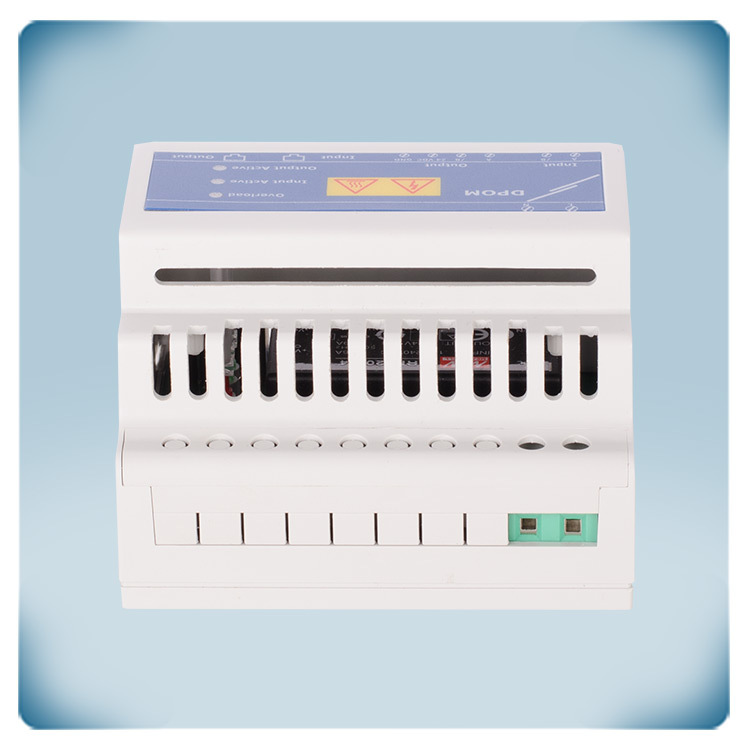

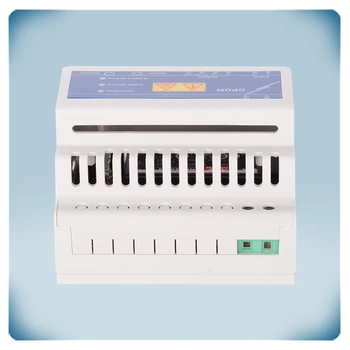

.webp "Modbus RTU kartotuvo pajungimas")
CE deklaracija
Modbus RTU kartotuvas su integruotu maitinimo šaltiniu 24 VDC | 20 W
Produkto aprašymas
Modbus RTU kartotuvas su integruotu maitinimo šaltiniu 24 VDC (20 W). Ant DIN bėgelio montuojamas maitinimo per Modbus modulis turi galvaninį atskiriamą Modbus RTU ryšio linijos kartotuvą su perduodančia indikacija ir vienu kanalu (išėjimu) su integruota 24 VDC maitinimo įtampa (maksimaliai 900 mA / 20 W).
DPOM8 taip pat gali būti naudojamas kaip Sentera jutiklių ir jungiklių maitinimo įtampos modulis. Maitinimo įtampa: 85 - 264 VAC / 50-60 Hz. IP20 gaubtas.
Papildomos specifikacijos ir aprašymas
Kokios korpuso charakteristikos?
Korpusas pagamintas iš ABS plastiko, spalva: pilka, RAL7035, tinkamas montauoti nt standartinio DIN bėgelio.
Koks duomenų perdavimo greitis?
Kartotuvo duomenų perdavimo maksimalus greitis 115,2 Kbps
Ką suteikia šis Modbus RTU kartotuvas?
Kaip galvaniškai izoliuotas, pusiau dvipusis linijos kartotuvas Modbus RTU ryšiui, DPOM8-24-20 gali būti naudojamas Sentera įrenginiams sujungti ir Modbus RTU ryšiui sustiprinti. Tai padeda užmegzti stabilų ryšį su dideliais kabelių ilgiais ir dideliu atstumu tarp skirtingų Sentera įrenginių.
Retransliatorius padidina signalo stiprumą ir kompensuoja signalo pablogėjimą, pvz., įtampos kritimą ar triukšmą, kad būtų užtikrintas patikimas ryšys ilgesniais atstumais. Tai padeda įveikti RS-485 apribojimus. Naudojant kartotuvus, tinklą galima išplėsti, kad apimtų didesnes sritis arba prijungti įrenginius, esančius toli vienas nuo kito.
Pavyzdžiui, DPOM8-24-20 gali sustiprinti Modbus ryšį tose programose, kuriose atstumas tarp skirtingų Sentera įrenginių tampa toks didelis, kad ryšys sutrinka. Tai garantuoja stabilų Modbus ryšį, net jei naudojami labai ilgi laidai.
Kokiu atstumu nuo kitų gaminių galima jungti šį kartotuvą?
Kartotuvas gali būti jungiamas 1200 metrų atstumu nuo kitų gaminių, tai labia palengvina gaminio pajungimą
Kokia maitinimo įtampa?
Tai maitinimą per Modbusą perduodantis maitinimo šaltinis kuris gali tiekti maitinimą gaminiams kuriems reikalingas maitinimas 24 VDC / 20 W
Kaip galvaniškai izoliuotas, pusiau dvipusis linijos kartotuvas Modbus RTU ryšiui, DPOM8-24-20 gali būti naudojamas Sentera įrenginiams sujungti ir Modbus RTU ryšiui sustiprinti. Tai padeda užmegzti stabilų ryšį su dideliais kabelių ilgiais ir dideliu atstumu tarp skirtingų Sentera įrenginių.
Retransliatorius padidina signalo stiprumą ir kompensuoja signalo pablogėjimą, pvz., įtampos kritimą ar triukšmą, kad būtų užtikrintas patikimas ryšys ilgesniais atstumais. Tai padeda įveikti RS-485 apribojimus. Naudojant kartotuvus, tinklą galima išplėsti, kad apimtų didesnes sritis arba prijungti įrenginius, esančius toli vienas nuo kito.
Pavyzdžiui, DPOM8-24-20 gali sustiprinti Modbus ryšį tose programose, kuriose atstumas tarp skirtingų Sentera įrenginių tampa toks didelis, kad ryšys sutrinka. Tai garantuoja stabilų Modbus ryšį, net jei naudojami labai ilgi laidai.
Kokiu atstumu nuo kitų gaminių galima jungti šį kartotuvą?
Kartotuvas gali būti jungiamas 1200 metrų atstumu nuo kitų gaminių, tai labia palengvina gaminio pajungimą
Kokia maitinimo įtampa?
Tai maitinimą per Modbusą perduodantis maitinimo šaltinis kuris gali tiekti maitinimą gaminiams kuriems reikalingas maitinimas 24 VDC / 20 W

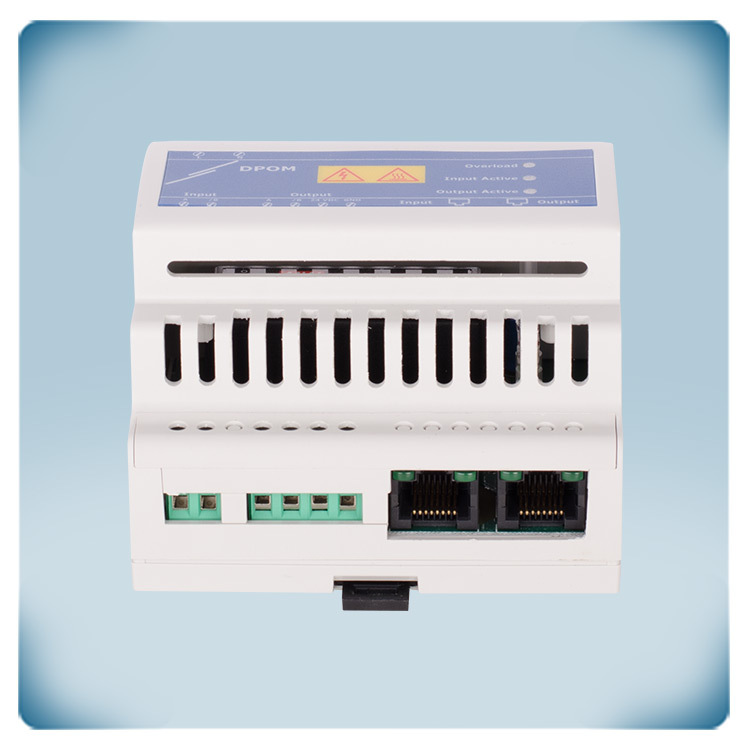

Kokias jungtis turi kartotuvas?
Gnybtų blokai dažniausiai naudojami elektros sistemose laidams sujungti. Apkrovos laidus galima nuimti ir įkišti į gnybtų bloką, o tada priveržti varžtais, kad būtų užtikrintas saugus elektros jungtis. Kita vertus, RJ45 jungtys yra standartizuotų jungčių tipas, pirmiausia naudojamas tinklo programoms. Jie turi plastikinį korpusą su aštuoniais metaliniais kaiščiais, kurie sutampa su atitinkamais kontaktais jungtyje. RJ45 jungtys paprastai siejamos su tinklo kabeliais, tačiau jas taip pat galima naudoti kitiems tikslams, įskaitant apkrovų prijungimą. Modbus RTU tinkluose RJ45 jungtimis suspausti UTP kabeliai perduoda ir 24 VDC įtampą, ir ryšio signalus.
Gnybtų blokai dažniausiai naudojami elektros sistemose laidams sujungti. Apkrovos laidus galima nuimti ir įkišti į gnybtų bloką, o tada priveržti varžtais, kad būtų užtikrintas saugus elektros jungtis. Kita vertus, RJ45 jungtys yra standartizuotų jungčių tipas, pirmiausia naudojamas tinklo programoms. Jie turi plastikinį korpusą su aštuoniais metaliniais kaiščiais, kurie sutampa su atitinkamais kontaktais jungtyje. RJ45 jungtys paprastai siejamos su tinklo kabeliais, tačiau jas taip pat galima naudoti kitiems tikslams, įskaitant apkrovų prijungimą. Modbus RTU tinkluose RJ45 jungtimis suspausti UTP kabeliai perduoda ir 24 VDC įtampą, ir ryšio signalus.
Kaip prijungti?
Gnybtų blokai (terminal blocks) dažniausiai naudojami elektros sistemose laidams prijungti. Apkrovos laidų galai gali būti nuizoliuoti ir įkišti į gnybtų bloką, o tada, naudojant varžtus, priveržti, kad būtų užtikrintas patikimas elektros kontaktas. Tuo tarpu RJ45 jungtys yra standartizuoto tipo jungtys, pirmiausia naudojamos tinklo sistemose. Jos turi plastikinį korpusą su aštuoniais metaliniais kontaktais, kurie sutampa su atitinkamais kontaktais jungtyje. RJ45 jungtys dažniausiai naudojamos tinklo kabeliams, tačiau jos gali būti naudojamos ir kitoms reikmėms, įskaitant apkrovų prijungimą. Modbus RTU tinkluose UTP kabeliai, užpresuoti RJ45 jungtimis, perduoda tiek 24 VDC maitinimo įtampą, tiek ryšio signalus.
Ką rodo LED indikatoriai?
Įjungus įrenginį ir užmezgus ryšį, žali LED indikatoriai („Input Active“ ir „Output Active“) turėtų mirksėti, taip parodydami, kad ryšys yra aktyvus. Esant perkrovai, pradeda mirksėti raudonas LED indikatorius. Įprastai mirksintys žali LED indikatoriai ant RJ45 jungčių („RX“ ir „TX“) rodo, kad Modbus RTU ryšys yra aktyvus.
Įjungus įrenginį ir užmezgus ryšį, žali LED indikatoriai („Input Active“ ir „Output Active“) turėtų mirksėti, taip parodydami, kad ryšys yra aktyvus. Esant perkrovai, pradeda mirksėti raudonas LED indikatorius. Įprastai mirksintys žali LED indikatoriai ant RJ45 jungčių („RX“ ir „TX“) rodo, kad Modbus RTU ryšys yra aktyvus.
