Ürün veri sayfası
Kanal CO2 sensörü | 24 V AC-V DC
Ürün açıklaması
Kanallar için CO2 sensörü. Hava kanallarında sıcaklık, bağıl nem ve CO2 (karbondioksit) ölçümü yapar.
Güç kaynağı voltajı 24 V AC veya 24 V DC'dir. Ölçülen değerler üç analog çıkış ve Modbus RTU aracılığıyla iletilir. Standart çıkış 0-10 V'tur ancak farklı bir çıkış türü seçilebilir. CO2 sensör elemanı değiştirilebilir ve kendi kendini kalibre eder. Modbus RTU iletişimi tüm ayarların yapılmasına olanak sağlar.
Ek özellikler ve açıklama
Hava kanalları için optimize edilmiştir

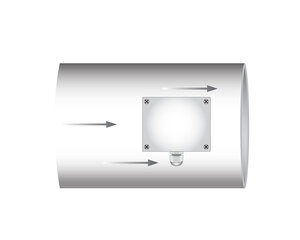

İnsanlar nefes alırken CO2 veya karbondioksit üretirler. Bu da CO2 konsantrasyonunu bir alandaki doluluk ve aktivite seviyesi için iyi bir gösterge haline getirir. Birçok uygulamada, CO2 sensörleri havalandırma gereksinimleri için bir gösterge olarak kullanılır. Bu HVAC transmitteri hava kanallarındaki sıcaklığı, bağıl nemi ve CO2'yi ölçer. Sıcaklık ve neme bağlı olarak çiğlenme noktası hesaplanır. Bu sensör, hava kanalının düz bir bölümüne monte edilirse en iyi şekilde çalışacaktır. Filtrelerin, fanların, soğutma bobinlerinin vb. yakınındaki türbülanslı hava bölgelerine kurulumdan kaçının. Sensörü hava akış yönüne göre doğru şekilde konumlandırın. Daha ayrıntılı bilgi için lütfen montaj talimatlarına bakın.
Nasıl çalışır?
CO2 seviyesini ölçmek için NDIR veya Dispersif Olmayan Kızılötesi teknolojisi kullanılır. Bu teknoloji düşük bir yaşam döngüsü maliyetine ve uzun vadeli hassasiyet ve kararlılığa sahiptir. DSMFG-2R'nin üç analog çıkışı vardır. Bunların her biri ölçülen değerlerden birini iletir. Örneğin, varsayılan olarak, çıkış 1 0 °C'de 0 V ve 50 °C'de 10 V iletecektir. Her çıkış değeri ölçülen sıcaklık, nem veya CO2 konsantrasyonuna göre orantılı olarak değişir. Ölçülen sıcaklık çıkış 1 üzerinden, bağıl nem çıkış 2 üzerinden ve CO2 konsantrasyonu çıkış 3 üzerinden kullanılabilir.
Kolay kullanım
Bu sensör çok az yapılandırma gerektirir. Kurulduktan sonra neredeyse doğrudan kullanılabilir. Sıcaklık ve bağıl nem genellikle bölgeye ve mevsime özeldir. Bu parametreler yine de kurulum sırasında doğru değerlere ayarlanır. Diğer varsayılan ayarlar çoğu uygulama için uygun olacaktır. Ancak, gerekirse ilgili Modbus kayıtları aracılığıyla da ayarlanabilirler. Örneğin, diğer cihazlarla uyumlu hale getirmek için farklı bir çıkış tipi seçilebilir: 0-10 VDC; 0-20 mA; %0-100 PWM; Modbus RTU.
3 telli bağlantı
Bu sensör 24 V DC veya 24 V AC ile beslenebilir. 3 telli bağlantı için tasarlanmıştır. Çıkışın topraklaması (GND) dahili olarak besleme geriliminin topraklamasına (V-) bağlıdır. Bu ortak toprağı DC gerilimiyle çalışan diğer cihazlara bağlamadığınızdan emin olun.
Sensör sapmasını telafi etmek için kendi kendini kalibre eder
ABC mantığı kendi kendini kalibre etme algoritması varsayılan olarak etkindir. Bu algoritma, CO2 konsantrasyonlarının 7 günlük bir süre içinde en az bir kez (15 dakika) dış ortam koşullarına (400 ppm) düşeceği uygulamalarda kullanılmak üzere tasarlanmıştır; bu durum genellikle boş dönemlerde görülür. Sensör, 400 ppm ± 10 ppm CO2'de ortam referans hava seviyelerine maruz kaldığı bir durumda 25 saat sürekli çalıştıktan sonra operasyonel doğruluğuna ulaşacaktır.
Hava kanalları
Muhafaza, hava kanallarında CO2 ölçümleri için optimize edilmiştir. Toz ve nem girişine karşı IP54 koruma sağlar. Sensör elemanı, kanal sensörünün probuna entegre edilmiştir. Bu prob, hava akışı ile sensör elemanı arasında doğrudan temas sağlamak için bir açıklığa sahiptir. Sensör probunun kendisi IP20 koruması sunar.
İnsanlar nefes alırken CO2 veya karbondioksit üretirler. Bu da CO2 konsantrasyonunu bir alandaki doluluk ve aktivite seviyesi için iyi bir gösterge haline getirir. Birçok uygulamada, CO2 sensörleri havalandırma gereksinimleri için bir gösterge olarak kullanılır. Bu HVAC transmitteri hava kanallarındaki sıcaklığı, bağıl nemi ve CO2'yi ölçer. Sıcaklık ve neme bağlı olarak çiğlenme noktası hesaplanır. Bu sensör, hava kanalının düz bir bölümüne monte edilirse en iyi şekilde çalışacaktır. Filtrelerin, fanların, soğutma bobinlerinin vb. yakınındaki türbülanslı hava bölgelerine kurulumdan kaçının. Sensörü hava akış yönüne göre doğru şekilde konumlandırın. Daha ayrıntılı bilgi için lütfen montaj talimatlarına bakın.
Nasıl çalışır?
CO2 seviyesini ölçmek için NDIR veya Dispersif Olmayan Kızılötesi teknolojisi kullanılır. Bu teknoloji düşük bir yaşam döngüsü maliyetine ve uzun vadeli hassasiyet ve kararlılığa sahiptir. DSMFG-2R'nin üç analog çıkışı vardır. Bunların her biri ölçülen değerlerden birini iletir. Örneğin, varsayılan olarak, çıkış 1 0 °C'de 0 V ve 50 °C'de 10 V iletecektir. Her çıkış değeri ölçülen sıcaklık, nem veya CO2 konsantrasyonuna göre orantılı olarak değişir. Ölçülen sıcaklık çıkış 1 üzerinden, bağıl nem çıkış 2 üzerinden ve CO2 konsantrasyonu çıkış 3 üzerinden kullanılabilir.
Kolay kullanım
Bu sensör çok az yapılandırma gerektirir. Kurulduktan sonra neredeyse doğrudan kullanılabilir. Sıcaklık ve bağıl nem genellikle bölgeye ve mevsime özeldir. Bu parametreler yine de kurulum sırasında doğru değerlere ayarlanır. Diğer varsayılan ayarlar çoğu uygulama için uygun olacaktır. Ancak, gerekirse ilgili Modbus kayıtları aracılığıyla da ayarlanabilirler. Örneğin, diğer cihazlarla uyumlu hale getirmek için farklı bir çıkış tipi seçilebilir: 0-10 VDC; 0-20 mA; %0-100 PWM; Modbus RTU.
3 telli bağlantı
Bu sensör 24 V DC veya 24 V AC ile beslenebilir. 3 telli bağlantı için tasarlanmıştır. Çıkışın topraklaması (GND) dahili olarak besleme geriliminin topraklamasına (V-) bağlıdır. Bu ortak toprağı DC gerilimiyle çalışan diğer cihazlara bağlamadığınızdan emin olun.
Sensör sapmasını telafi etmek için kendi kendini kalibre eder
ABC mantığı kendi kendini kalibre etme algoritması varsayılan olarak etkindir. Bu algoritma, CO2 konsantrasyonlarının 7 günlük bir süre içinde en az bir kez (15 dakika) dış ortam koşullarına (400 ppm) düşeceği uygulamalarda kullanılmak üzere tasarlanmıştır; bu durum genellikle boş dönemlerde görülür. Sensör, 400 ppm ± 10 ppm CO2'de ortam referans hava seviyelerine maruz kaldığı bir durumda 25 saat sürekli çalıştıktan sonra operasyonel doğruluğuna ulaşacaktır.
Hava kanalları
Muhafaza, hava kanallarında CO2 ölçümleri için optimize edilmiştir. Toz ve nem girişine karşı IP54 koruma sağlar. Sensör elemanı, kanal sensörünün probuna entegre edilmiştir. Bu prob, hava akışı ile sensör elemanı arasında doğrudan temas sağlamak için bir açıklığa sahiptir. Sensör probunun kendisi IP20 koruması sunar.
