Hoja de datos
Sensor para conductos | CO2 | Temperatura | Humedad | 24 VAC o VDC
Descripción de producto
Este sensor mide la temperatura, la humedad relativa y el CO2 (dióxido de carbono) en conductos de aire.
El dispositivo funciona con 24 V CA o 24 V CC. Todos los valores medidos se transmiten mediante tres salidas analógicas y Modbus RTU.
La salida analógica estándar es de 0-10 V, pero se puede seleccionar otro tipo de salida.
Para facilitar el mantenimiento y la calibración, el elemento sensor de CO2 es reemplazable y autocalibrable.
Todos los ajustes son ajustables mediante la comunicación Modbus RTU.
Documentos
Especificaciones y descripción adicionales
¿Cómo funciona este sensor y dónde debe instalarse?

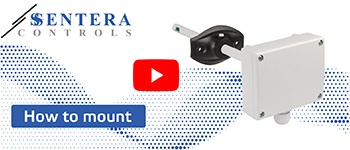

Cuando las personas respiran, emiten CO2 o dióxido de carbono. Por lo tanto, la concentración de CO2 es un buen indicador de la ocupación y el nivel de actividad en un espacio. Los sensores de CO2 se utilizan en muchas aplicaciones como indicador de las necesidades de ventilación. En conductos de aire, este transmisor HVAC mide la temperatura, la humedad relativa y el CO2. El punto de rocío se calcula utilizando la temperatura y la humedad. Este sensor funciona mejor cuando se instala en un tramo recto del conducto de aire. Evite instalarlo cerca de filtros, ventiladores, bobinas de enfriamiento y otras fuentes de aire turbulento. Coloque el sensor correctamente en relación con la dirección del flujo de aire. Para más información, consulte las instrucciones de montaje.
Cuando las personas respiran, emiten CO2 o dióxido de carbono. Por lo tanto, la concentración de CO2 es un buen indicador de la ocupación y el nivel de actividad en un espacio. Los sensores de CO2 se utilizan en muchas aplicaciones como indicador de las necesidades de ventilación. En conductos de aire, este transmisor HVAC mide la temperatura, la humedad relativa y el CO2. El punto de rocío se calcula utilizando la temperatura y la humedad. Este sensor funciona mejor cuando se instala en un tramo recto del conducto de aire. Evite instalarlo cerca de filtros, ventiladores, bobinas de enfriamiento y otras fuentes de aire turbulento. Coloque el sensor correctamente en relación con la dirección del flujo de aire. Para más información, consulte las instrucciones de montaje.
¿Cómo mide el sensor el CO2 y cuáles son sus salidas?
El nivel de CO2 se mide usando tecnología NDIR, o infrarrojo no dispersivo. Esta tecnología tiene un bajo costo de ciclo de vida y ofrece precisión y estabilidad a largo plazo. Este sensor tiene tres salidas analógicas. Cada una transmite uno de los valores medidos. Por ejemplo, la salida 1 transmite 0 V a 0 °C y 10 V a 50 °C por defecto. Cada valor de salida varía proporcionalmente con la temperatura, la humedad o la concentración de CO2. La salida 1 proporciona la temperatura medida, la salida 2 la humedad relativa y la salida 3 la concentración de CO2.

El nivel de CO2 se mide usando tecnología NDIR, o infrarrojo no dispersivo. Esta tecnología tiene un bajo costo de ciclo de vida y ofrece precisión y estabilidad a largo plazo. Este sensor tiene tres salidas analógicas. Cada una transmite uno de los valores medidos. Por ejemplo, la salida 1 transmite 0 V a 0 °C y 10 V a 50 °C por defecto. Cada valor de salida varía proporcionalmente con la temperatura, la humedad o la concentración de CO2. La salida 1 proporciona la temperatura medida, la salida 2 la humedad relativa y la salida 3 la concentración de CO2.
¿Cómo se configuran los ajustes del sensor?
Este sensor requiere muy poca configuración. Está casi listo para usar directamente después de la instalación. La temperatura y la humedad relativa suelen ser específicas de la región y la estación, y estos parámetros se ajustan a los valores correctos durante la instalación. Los otros ajustes predeterminados son adecuados para la mayoría de las aplicaciones. Sin embargo, también pueden ajustarse a través de los registros Modbus correspondientes si es necesario. Por ejemplo, se puede seleccionar un tipo de salida diferente para hacerlo compatible con otros dispositivos: 0-10 VDC; 0-20 mA; 0-100 % PWM; Modbus RTU.
Este sensor requiere muy poca configuración. Está casi listo para usar directamente después de la instalación. La temperatura y la humedad relativa suelen ser específicas de la región y la estación, y estos parámetros se ajustan a los valores correctos durante la instalación. Los otros ajustes predeterminados son adecuados para la mayoría de las aplicaciones. Sin embargo, también pueden ajustarse a través de los registros Modbus correspondientes si es necesario. Por ejemplo, se puede seleccionar un tipo de salida diferente para hacerlo compatible con otros dispositivos: 0-10 VDC; 0-20 mA; 0-100 % PWM; Modbus RTU.
¿Cómo debe alimentarse el sensor?
Este sensor puede alimentarse con 24 V CC o 24 V CA. Está diseñado para una conexión de 3 cables. La tierra de la salida (GND) está internamente conectada a la tierra de la alimentación (V-). Asegúrese de no conectar esta tierra común con otros dispositivos alimentados con voltaje CC.
Este sensor puede alimentarse con 24 V CC o 24 V CA. Está diseñado para una conexión de 3 cables. La tierra de la salida (GND) está internamente conectada a la tierra de la alimentación (V-). Asegúrese de no conectar esta tierra común con otros dispositivos alimentados con voltaje CC.
¿Cómo se calibra el sensor?
El algoritmo de autocontrol ABC Logic está habilitado por defecto. Este algoritmo está diseñado para usarse en aplicaciones donde las concentraciones de CO2 bajan al nivel ambiental exterior (400 ppm) al menos una vez (15 minutos) en un periodo de 7 días, como suele ocurrir durante los periodos sin ocupación. El sensor alcanzará la precisión operacional después de 25 horas de funcionamiento continuo expuesto a niveles de referencia de aire con 400 ppm ± 10 ppm de CO2.
El algoritmo de autocontrol ABC Logic está habilitado por defecto. Este algoritmo está diseñado para usarse en aplicaciones donde las concentraciones de CO2 bajan al nivel ambiental exterior (400 ppm) al menos una vez (15 minutos) en un periodo de 7 días, como suele ocurrir durante los periodos sin ocupación. El sensor alcanzará la precisión operacional después de 25 horas de funcionamiento continuo expuesto a niveles de referencia de aire con 400 ppm ± 10 ppm de CO2.
¿Cuál es la clasificación de resistencia al agua del sensor?
La carcasa ha sido diseñada específicamente para mediciones de CO2 en conductos de aire. Tiene una clasificación IP54 para protección contra polvo y humedad. El elemento sensor está integrado en la sonda del conducto. Esta sonda tiene una abertura a través de la cual el flujo de aire puede entrar en contacto directo con el elemento sensor. La propia sonda tiene una clasificación IP20.
La carcasa ha sido diseñada específicamente para mediciones de CO2 en conductos de aire. Tiene una clasificación IP54 para protección contra polvo y humedad. El elemento sensor está integrado en la sonda del conducto. Esta sonda tiene una abertura a través de la cual el flujo de aire puede entrar en contacto directo con el elemento sensor. La propia sonda tiene una clasificación IP20.
