Transmetteur de gaine CO2 | 3 sorties, VCC | VCA
Description du produit
Ce capteur mesure la température, l'humidité relative et le CO2 (dioxyde de carbone) dans les gaines de ventilation. Toutes les valeurs mesurées sont transmises via les trois sorties analogiques et via la communication Modbus RTU.
L'appareil fonctionne avec une alimentation de 24 VCA ou 24 VCC. La sortie analogique standard est 0-10 V, mais un autre type de sortie peut tout de même être sélectionné. Le type de sortie analogique et tous les paramètres sont réglables via la communication Modbus RTU.
Pour faciliter l'entretien et l'étalonnage, l'élément du capteur de CO2 est auto-étalonnant.
Spécifications et descriptions supplémentaires
Comment fonctionne ce capteur et où doit-il être installé ?

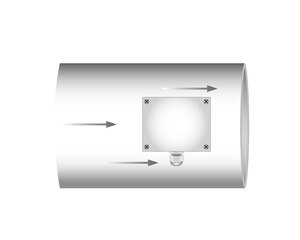

Les gens produisent du CO2 ou dioxyde de carbone en respirant. Cela fait de la concentration de CO2 un bon indicateur du niveau d'occupation et d'activité dans un espace. Dans de nombreuses applications, les capteurs de CO2 sont utilisés en tant qu'indicateur des besoins en ventilation. Ce transmetteur CVC mesure la température, l'humidité relative et le CO2 dans les gaines de ventilation. Le point de rosée est calculé sur la base de la température et de l'humidité. Ce capteur fonctionnera mieux s'il est installé dans une section droite de la gaine de ventilation. Évitez de l'installer dans des zones d'air turbulent à proximité des filtres, des ventilateurs, des batteries de refroidissement, etc. Positionnez correctement le capteur par rapport à la direction du flux d'air. Veuillez consulter les instructions de montage pour des informations plus détaillées.
Comment le capteur mesure le CO2 et quelles sont ses sorties ?

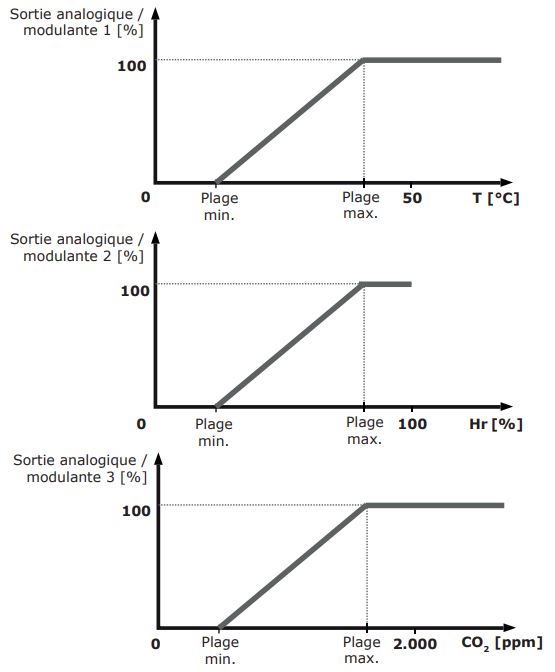

La technologie NDIR ou Infrarouge non dispersif est utilisée pour mesurer le niveau de CO2. Cette technologie représente un faible coût de cycle de vie, ainsi qu'une précision et une stabilité à long terme. Le DSMFG-2R dispose de trois sorties analogiques. Chacune d'elles transmet l'une des valeurs mesurées. Par exemple, par défaut, la sortie 1 transmettra 0 V à 0 °C et 10 V à 50 °C. Chaque valeur de sortie varie proportionnellement en fonction de la température, de l'humidité ou de la concentration de CO2 mesurée.
La température mesurée est disponible via la sortie 1, l'humidité relative via la sortie 2 et la concentration de CO2 via la sortie 3.
Comment les paramètres du capteur sont-ils configurés ?
Ce capteur nécessite très peu de configuration. Il est pratiquement utilisable directement une fois qu'il a été installé. La température et l'humidité relative sont souvent spécifiques à la région et à la saison. Ces paramètres sont néanmoins ajustés aux valeurs correctes lors de l'installation. Les autres paramètres par défaut conviendront à la plupart des applications. De toute façon, si nécessaire, ils peuvent être ajustés via les registres Modbus respectifs. Un type de sortie différent, par exemple, peut être sélectionné pour le rendre compatible avec d'autres appareils : 0-10 VCC ; 0-20 mA ; 0-100% MLI (PWM) ; Modbus RTU.
Comment le capteur doit-il être alimenté ?
Ce capteur peut être alimenté en 24 VCC ou en 24 VCA. Il est conçu pour un raccordement à 3 fils. La masse de la sortie (GND) est connectée en interne à la masse de la tension d'alimentation (V-). Assurez-vous de ne pas connecter cette masse commune à d'autres appareils qui sont alimentés par une tension CC.
Comment le capteur est-il étalonné ?
L'algorithme d'auto-étalonnage à logique ABC est activé par défaut. Cet algorithme est conçu pour être utilisé dans des applications où les concentrations de CO2 chuteront aux conditions ambiantes extérieures (400 ppm) au moins une fois (15 minutes) sur une période de 7 jours, ce qui est généralement observé pendant les périodes d'inoccupation. Le capteur atteindra sa précision opérationnelle après 25 heures de fonctionnement continu à condition qu'il ait été exposé à des niveaux d'air de référence ambiants de 400 ppm ± 10 ppm CO2.
Quel est l'indice de résistance à l'eau du capteur ?
Le boîtier est optimisé pour les mesures de CO2 dans les gaines de ventilation. Il offre une protection IP54 contre la pénétration de la poussière et de l'humidité. L'élément du capteur est intégré dans la sonde du capteur de gaine. Cette sonde a une ouverture pour avoir un contact direct entre le flux d'air et l'élément du capteur. La sonde du capteur elle-même offre une protection IP20.
