Frekans İnvertörü için Çıkış Filtresi | 8 A
Ürün açıklaması

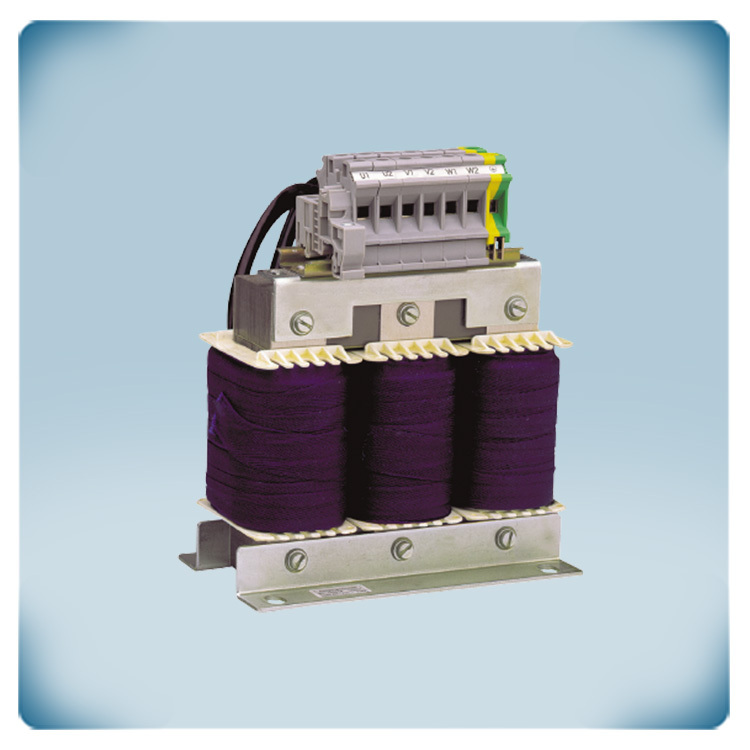

Çıkış filtresi, voltaj tepe noktalarını sınırlamak ve dalga formunu düzeltmek için invertör ile motor arasına takılır, böylece motoru ve kablo izolasyonunu korur. Maksimum motor akımı 8 A'dir.
Voltaj yükselmelerini azaltır: PWM anahtarlaması ve uzun motor kablolarından kaynaklanan voltaj yükselmelerini ve tepe voltajlarını en aza indirerek motor izolasyonunu korur.
Daha uzun motor kablolarına olanak tanır: Çıkış filtreleri ile hem ekranlı hem de ekransız motor kabloları için daha uzun kablolar kullanılabilir.
Güvenilirliği artırır: İzolasyon bozulması riskini azaltır ve invertör tahrikli sistemlerde motorun ömrünü uzatır.
Üretici kodu: OPT-2-M3008-66
Ek özellikler ve açıklama
Frekans İnvertörü ile Çıkış Filtreleri Ne Zaman Kullanılmalıdır?
Çıkış filtreleri, invertör ve motor arasına uzun motor kabloları döşendiğinde kullanılmalıdır. Bu filtreler, voltaj yükselme süresini ve tepe voltajını azaltarak motoru aşırı elektriksel stresten korur. Filtrenin ek endüktansı, kablo kapasitansının etkilerini dengeleyerek çıkış dalga formundaki voltaj sıçramalarını azaltır ve olası motor hasarlarını önler. İnvertör için derecelendirilmemiş bir motor kullanıldığında da ek koruma sağlamak ve güvenli, güvenilir bir çalışma sağlamak için çıkış filtreleri tavsiye edilir.
Çıkış filtreleri, invertör ve motor arasına uzun motor kabloları döşendiğinde kullanılmalıdır. Bu filtreler, voltaj yükselme süresini ve tepe voltajını azaltarak motoru aşırı elektriksel stresten korur. Filtrenin ek endüktansı, kablo kapasitansının etkilerini dengeleyerek çıkış dalga formundaki voltaj sıçramalarını azaltır ve olası motor hasarlarını önler. İnvertör için derecelendirilmemiş bir motor kullanıldığında da ek koruma sağlamak ve güvenli, güvenilir bir çalışma sağlamak için çıkış filtreleri tavsiye edilir.
Frekans İnvertörümün Çıkışına Birden Fazla Motor Bağlayabilir miyim?
Evet, belirli koşullar sağlandığı takdirde bir frekans invertörünün çıkışına birden fazla motor bağlamak mümkündür. Her motorun güvenli çalışmayı sağlamak için kendi bireysel
termal aşırı yük korumasına sahip olması gerekir. Toplam kablo uzunluğu, invertörün kullanım kılavuzunda belirtilen limitleri aşmamalıdır. Her durumda bir çıkış filtresi kullanılması önerilir, çünkü bu, izin verilen maksimum motor kablo uzunluğunu %50 oranında uzatır.Bir frekans invertörü seçerken, gereken toplam akımı göz önünde bulundurmak önemlidir. Bu, bağlı tüm motorların nominal akımlarının toplanması ve birleşik yükü kaldırabilecek yeterli nominal çıkış akımı kapasitesine sahip bir ünite seçilmesiyle yapılır. Son olarak, tüm motorlar sürücüye kalıcı olarak bağlı kalmalıdır. Frekans invertörü aktifken motorlar ayrı ayrı çalıştırılamaz veya durdurulamaz.
Frekans İnvertörüm ile Daha Uzun Motor Kabloları Kullanabilir miyim?
Evet, çıkış filtresi kullanarak motor kablosu uzunlukları standart limitlerin ötesine uzatılabilir. Normalde, maksimum kablo uzunluğu ürün kullanım kılavuzunda tanımlanmıştır; ekranlı kablolar için belirtilen değer, ekransız kablolar için ise bu değerin %150'sidir. Bir çıkış filtresi takarak bu limitler ekranlı kablolar için %200'e, ekransız kablolar için ise %300'e çıkarılabilir.
Evet, çıkış filtresi kullanarak motor kablosu uzunlukları standart limitlerin ötesine uzatılabilir. Normalde, maksimum kablo uzunluğu ürün kullanım kılavuzunda tanımlanmıştır; ekranlı kablolar için belirtilen değer, ekransız kablolar için ise bu değerin %150'sidir. Bir çıkış filtresi takarak bu limitler ekranlı kablolar için %200'e, ekransız kablolar için ise %300'e çıkarılabilir.
Örneğin, kullanım kılavuzu maksimum 25 m'lik bir kablo uzunluğu belirtiyorsa:
Ekranlı kablo: Filtresiz 25 m → Filtre ile 50 m
Ekransız kablo: Filtresiz 37.5 m (%150) → Filtre ile 75 m
Bu şekilde bir çıkış filtresi kullanmak, güvenli çalışmayı sürdürmeye ve motoru ile kabloyu aşırı voltaj stresinden korumaya yardımcı olur.
Muhafazayı Güvenilir Yapan Nedir?
Duvara monte edilebilir muhafaza, elektronik bileşenleri zorlu ortamlarda ve dış mekan uygulamalarında bile korumak için tasarlanmıştır. Su, kir ve kirleticilerin girişine karşı IP66 koruması sunar. Bu, frekans invertörünün yıkanabilir alanlar gibi yerlerde bile doğrudan tesisat üzerine monte edilmesini mümkün kılar ve ayrı bir elektrik panosuna olan ihtiyacı ortadan kaldırır. Cihazı kar ve doğrudan güneş ışığından korumak tavsiye edilir.
