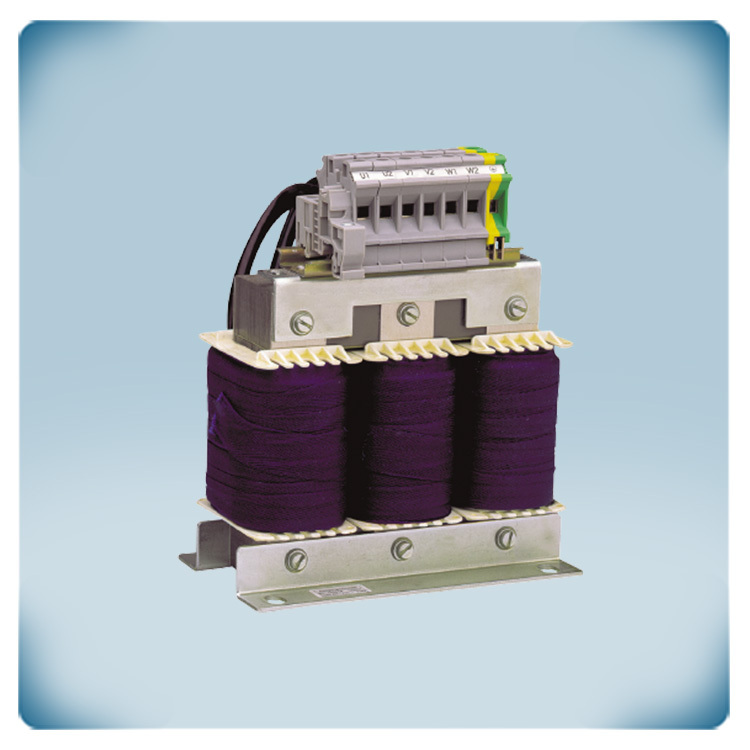

Изходен филтър за честотен инвертор | 8 A
Описание на продукта

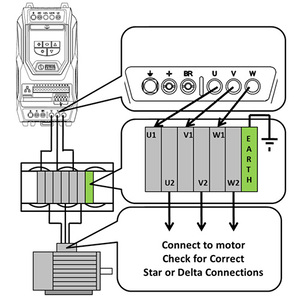

Изходният филтър се инсталира между инвертора и мотора, за да ограничи пиковете на напрежението и да изглади формата на вълната, с което предпазва мотора и изолацията на кабела. Максималният ток на мотора е 8 A.
Намалява пиковете на напрежението: Намалява пиковете на напрежението, причинени от PWM превключването и дългите кабели на мотора, като по този начин предпазва изолацията на мотора.
Позволява използването на по-дълги кабели: С изходните филтри могат да се използват по-дълги кабели за мотори (както екранирани, така и неекранирани).
Подобрява надеждността: Намалява риска от повреда на изолацията и увеличава живота на мотора в инверторно задвижваните системи.
Код на производителя: OPT-2-M3008-66
Допълнителни спецификации и описание
Кога трябва да се използват изходни филтри с инвертор?
Изходни филтри трябва да се използват винаги, когато между инвертора и мотора са инсталирани дълги кабели. Те намаляват времето за нарастване и пиковото напрежение, което помага да се предпази моторът от прекомерно електрическо натоварване. Допълнителната индуктивност на филтъра балансира ефектите на капацитета на кабела и намалява пиковете на напрежението на изходната форма на вълната, предотвратявайки потенциални повреди на мотора. Изходните филтри също се препоръчват, когато се използва мотор, който не е оценен за работа с инвертор, осигурявайки допълнителна защита и гарантирайки безопасна и надеждна работа.
Изходни филтри трябва да се използват винаги, когато между инвертора и мотора са инсталирани дълги кабели. Те намаляват времето за нарастване и пиковото напрежение, което помага да се предпази моторът от прекомерно електрическо натоварване. Допълнителната индуктивност на филтъра балансира ефектите на капацитета на кабела и намалява пиковете на напрежението на изходната форма на вълната, предотвратявайки потенциални повреди на мотора. Изходните филтри също се препоръчват, когато се използва мотор, който не е оценен за работа с инвертор, осигурявайки допълнителна защита и гарантирайки безопасна и надеждна работа.
Мога ли да свържа повече от един мотор към изхода на моя честотен инвертор?
Възможно е да свържете повече от един мотор към изхода на честотен инвертор, при условие че са спазени определени условия. Всеки мотор трябва да бъде защитен
от собствена индивидуална термична защита от претоварване, за да се гарантира безопасна работа. Общата дължина на кабелите на моторите не трябва да надвишава границите, посочени в ръководството на потребителя на честотния инвертор. Препоръчва се във всички случаи да се използва изходен филтър, тъй като той позволява максимално допустимата дължина на кабела на мотора да бъде удължена с 50%.При избора на честотен инвертор е важно да се вземе предвид общият необходим ток. Това се постига, като се съберат номиналните токове на всички свързани мотори и се избере устройство с достатъчен номинален изходен токов капацитет, за да се справи с комбинираното натоварване. Накрая, всички мотори трябва да останат постоянно свързани към задвижването. Те не могат да бъдат индивидуално стартирани или спирани, докато честотният инвертор е активиран.
Мога ли да използвам по-дълги кабели за мотора с моя честотен инвертор?
Да, дължините на кабелите на мотора могат да бъдат удължени извън стандартните граници с помощта на изходен филтър. Обикновено максималната дължина на кабела е дефинирана в ръководството на потребителя на продукта – за екранирани кабели това е посочената стойност, а за неекранирани кабели тя е 150% от тази стойност. С монтирането на изходен филтър тези граници могат да бъдат увеличени до 200% за екранирани кабели и 300% за неекранирани кабели.
Да, дължините на кабелите на мотора могат да бъдат удължени извън стандартните граници с помощта на изходен филтър. Обикновено максималната дължина на кабела е дефинирана в ръководството на потребителя на продукта – за екранирани кабели това е посочената стойност, а за неекранирани кабели тя е 150% от тази стойност. С монтирането на изходен филтър тези граници могат да бъдат увеличени до 200% за екранирани кабели и 300% за неекранирани кабели.
Например, ако ръководството на потребителя посочва максимална дължина на кабела от 25 м:
Екраниран кабел: 25 м без филтър → 50 м с филтър
Неекраниран кабел: 37.5 м (150%) без филтър → 75 м с филтър
Използването на изходен филтър по този начин помага за поддържане на безопасна работа и защитава мотора и кабела от прекомерно напрежение.
Какво прави корпуса надежден?
Корпусът за стенен монтаж е проектиран да защитава електрониката в сурови среди, както и при външни приложения. Той предлага IP66 защита срещу проникване на вода, мръсотия и замърсители. Това прави възможно инсталирането на този честотен инвертор директно на мястото на инсталацията, дори в приложения с измиване. Той елиминира необходимостта от електрически шкаф. Препоръчително е устройството да се защитава от сняг и пряка слънчева светлина.
Корпусът за стенен монтаж е проектиран да защитава електрониката в сурови среди, както и при външни приложения. Той предлага IP66 защита срещу проникване на вода, мръсотия и замърсители. Това прави възможно инсталирането на този честотен инвертор директно на мястото на инсталацията, дори в приложения с измиване. Той елиминира необходимостта от електрически шкаф. Препоръчително е устройството да се защитава от сняг и пряка слънчева светлина.
