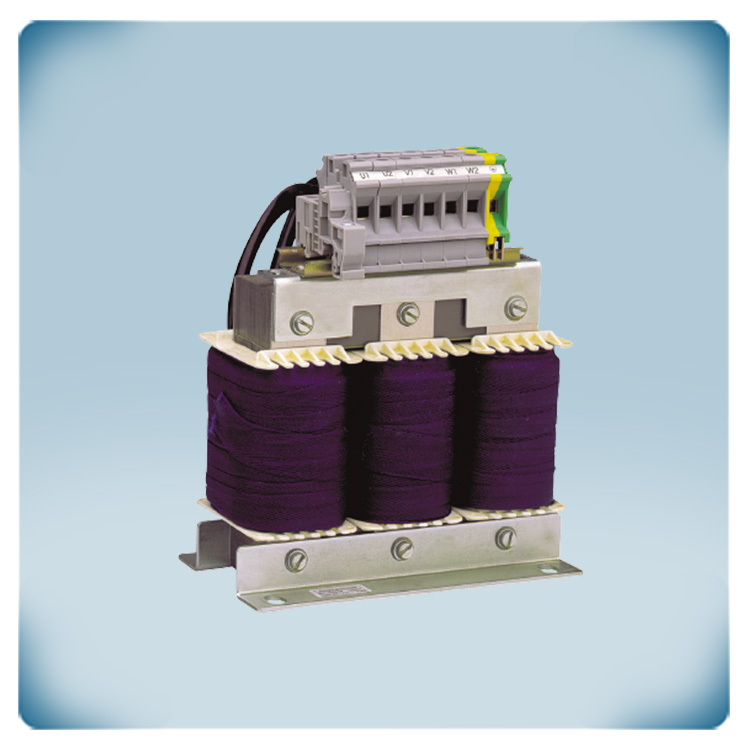

Filtro de salida para variador de frecuencia | 8 A
Descripción de producto
El filtro de salida se instala entre el variador de frecuencia y el motor para limitar los picos de voltaje y suavizar la forma de onda, protegiendo así el motor y el aislamiento del cable. La corriente máxima del motor es de 8 A.
Reduce los picos de tensión y minimiza los voltajes máximos causados por la conmutación PWM y los cables de motor largos, protegiendo el aislamiento del motor.
Se pueden utilizar cables de motor más largos en combinación con filtros de salida (para cables de motor apantallados y no apantallados).
Mejora la fiabilidad: Reduce el riesgo de fallos en el aislamiento y aumenta la vida útil del motor en sistemas controlados por variador.
Código del fabricante: OPT-2-M3008-66
Especificaciones y descripción adicionales
¿Cuándo se deben utilizar filtros de salida con un variador de frecuencia?
Los filtros de salida deben utilizarse siempre que se instalen cables de motor largos entre el variador de frecuencia y el motor. Estos filtros reducen el tiempo de subida y los picos de voltaje, ayudando a proteger el motor del estrés eléctrico excesivo. La inductancia adicional del filtro compensa los efectos de la capacitancia del cable y reduce los picos de voltaje en la forma de onda de salida, evitando daños potenciales al motor. También se recomienda el uso de filtros de salida cuando se emplea un motor que no está específicamente diseñado para ser controlado por un variador, proporcionando una protección adicional y asegurando un funcionamiento seguro y fiable.
Los filtros de salida deben utilizarse siempre que se instalen cables de motor largos entre el variador de frecuencia y el motor. Estos filtros reducen el tiempo de subida y los picos de voltaje, ayudando a proteger el motor del estrés eléctrico excesivo. La inductancia adicional del filtro compensa los efectos de la capacitancia del cable y reduce los picos de voltaje en la forma de onda de salida, evitando daños potenciales al motor. También se recomienda el uso de filtros de salida cuando se emplea un motor que no está específicamente diseñado para ser controlado por un variador, proporcionando una protección adicional y asegurando un funcionamiento seguro y fiable.
¿Puedo conectar más de un motor a la salida de mi variador de frecuencia?
Es posible conectar más de un motor a la salida de un variador de frecuencia, siempre que se cumplan ciertas condiciones. Cada motor debe estar protegido por su propio relé térmico de sobrecarga para garantizar un funcionamiento seguro. La longitud total de los cables de motor no debe superar los límites especificados en el manual de usuario del variador. En todos los casos se recomienda utilizar un filtro de salida, ya que este permite aumentar la longitud máxima permitida del cable del motor en un 50 %.
Es posible conectar más de un motor a la salida de un variador de frecuencia, siempre que se cumplan ciertas condiciones. Cada motor debe estar protegido por su propio relé térmico de sobrecarga para garantizar un funcionamiento seguro. La longitud total de los cables de motor no debe superar los límites especificados en el manual de usuario del variador. En todos los casos se recomienda utilizar un filtro de salida, ya que este permite aumentar la longitud máxima permitida del cable del motor en un 50 %.
Al seleccionar el variador de frecuencia, es importante tener en cuenta la corriente total requerida. Esto se hace sumando las corrientes nominales de todos los motores conectados y eligiendo una unidad con suficiente capacidad de corriente de salida para manejar la carga combinada. Todos los motores deben permanecer conectados permanentemente al variador. No es posible arrancar o detener motores de forma individual mientras el variador esté en funcionamiento.
¿Puedo utilizar cables de motor más largos con mi variador de frecuencia?
Sí, es posible extender la longitud de los cables de motor más allá de los límites estándar utilizando un filtro de salida. Normalmente, la longitud máxima del cable se define en el manual del usuario del producto — para cables apantallados es el valor indicado, y para cables no apantallados es el 150 % de dicho valor. Con un filtro de salida, estos límites pueden aumentarse al 200 % para cables apantallados y al 300 % para cables no apantallados.
Sí, es posible extender la longitud de los cables de motor más allá de los límites estándar utilizando un filtro de salida. Normalmente, la longitud máxima del cable se define en el manual del usuario del producto — para cables apantallados es el valor indicado, y para cables no apantallados es el 150 % de dicho valor. Con un filtro de salida, estos límites pueden aumentarse al 200 % para cables apantallados y al 300 % para cables no apantallados.
Ejemplo:
Si el manual especifica una longitud máxima de cable de 25 m:
Si el manual especifica una longitud máxima de cable de 25 m:
- Cable apantallado: 25 m sin filtro → 50 m con filtro
- Cable no apantallado: 37,5 m (150 %) sin filtro → 75 m con filtro
El uso de un filtro de salida de esta manera ayuda a mantener un funcionamiento seguro y protege tanto al motor como al cableado del estrés por sobretensión.
