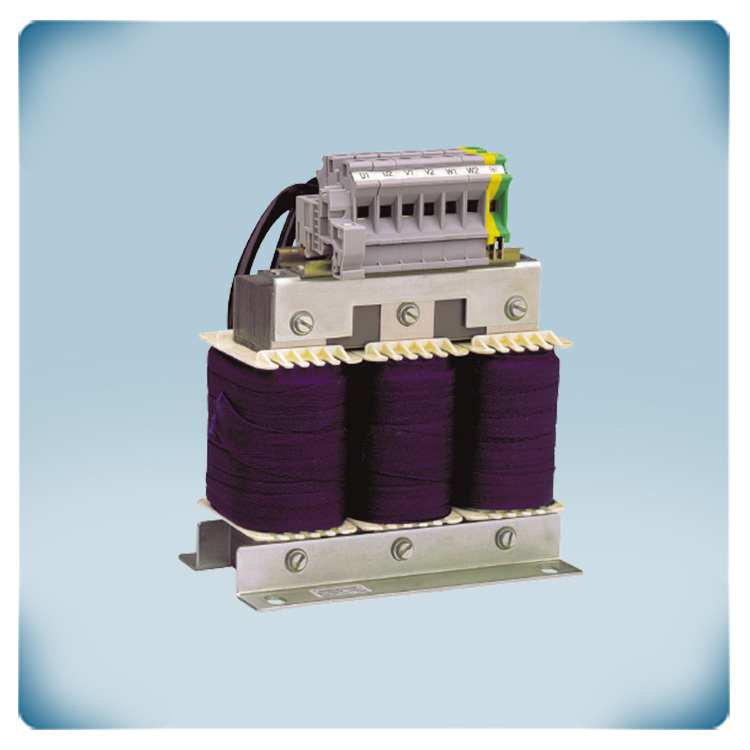

Filtr wyjściowy do przemiennika częstotliwości | 8 A
Opis produktu
Filtr wyjściowy jest instalowany między przemiennikiem częstotliwości a silnikiem, aby ograniczyć przepięcia napięciowe i wygładzić przebieg falowy, chroniąc w ten sposób izolację silnika oraz przewodów. Maksymalny prąd silnika wynosi 8 A.
Redukuje przepięcia napięciowe oraz minimalizuje szczytowe wartości napięcia spowodowane przełączaniem PWM i długimi przewodami silnikowymi, chroniąc izolację silnika.
Dłuższe przewody silnikowe mogą być stosowane w połączeniu z filtrami wyjściowymi (zarówno dla kabli ekranowanych, jak i nieekranowanych).
Zwiększa niezawodność: zmniejsza ryzyko uszkodzenia izolacji i wydłuża żywotność silnika w systemach zasilanych z przemiennika.
Kod producenta: OPT-2-M3008-66
Dodatkowe specyfikacje i opis
Kiedy należy stosować filtry wyjściowe z przemiennikiem częstotliwości?
Filtry wyjściowe należy stosować zawsze, gdy między przemiennikiem a silnikiem zastosowano długie przewody silnikowe. Filtry te zmniejszają czas narastania napięcia oraz ograniczają szczytowe wartości napięcia, pomagając chronić silnik przed nadmiernym stresem elektrycznym. Dodatkowa indukcyjność filtra równoważy wpływ pojemności kabli i redukuje przepięcia w przebiegu wyjściowym, zapobiegając potencjalnym uszkodzeniom silnika.
Filtry wyjściowe są również zalecane w przypadku stosowania silników nieprzystosowanych do pracy z przemiennikiem częstotliwości, zapewniając dodatkową ochronę oraz bezpieczne i niezawodne działanie.
Czy mogę podłączyć więcej niż jeden silnik do wyjścia przemiennika częstotliwości?
Możliwe jest podłączenie więcej niż jednego silnika do wyjścia przemiennika częstotliwości, pod warunkiem spełnienia określonych warunków.
Każdy silnik musi być chroniony indywidualnym zabezpieczeniem termicznym (np. termik) dla zapewnienia bezpiecznej pracy.
Całkowita długość przewodów silnikowych nie może przekraczać limitów określonych w instrukcji obsługi przemiennika. We wszystkich przypadkach zalecane jest zastosowanie filtra wyjściowego, ponieważ umożliwia to wydłużenie maksymalnej dopuszczalnej długości przewodów silnikowych o 50%.
Przy wyborze przemiennika należy uwzględnić całkowite zapotrzebowanie na prąd. Oblicza się je przez zsumowanie prądów znamionowych wszystkich podłączonych silników i dobór urządzenia o odpowiedniej wydajności prądowej.
Ważne: wszystkie silniki muszą być podłączone na stałe do przemiennika. Nie można ich włączać ani wyłączać indywidualnie, gdy przemiennik jest aktywny.
Czy mogę używać dłuższych kabli silnikowych z moim przemiennikiem częstotliwości?
Tak, długość przewodów silnikowych można zwiększyć poza standardowe limity dzięki zastosowaniu filtra wyjściowego.
Zazwyczaj maksymalna długość przewodów jest określona w instrukcji produktu – dla kabli ekranowanych obowiązuje podana wartość, a dla kabli nieekranowanych limit wynosi 150% tej wartości.
Po zastosowaniu filtra wyjściowego limity te mogą wzrosnąć do 200% dla kabli ekranowanych i 300% dla kabli nieekranowanych.
Filtry wyjściowe należy stosować zawsze, gdy między przemiennikiem a silnikiem zastosowano długie przewody silnikowe. Filtry te zmniejszają czas narastania napięcia oraz ograniczają szczytowe wartości napięcia, pomagając chronić silnik przed nadmiernym stresem elektrycznym. Dodatkowa indukcyjność filtra równoważy wpływ pojemności kabli i redukuje przepięcia w przebiegu wyjściowym, zapobiegając potencjalnym uszkodzeniom silnika.
Filtry wyjściowe są również zalecane w przypadku stosowania silników nieprzystosowanych do pracy z przemiennikiem częstotliwości, zapewniając dodatkową ochronę oraz bezpieczne i niezawodne działanie.
Czy mogę podłączyć więcej niż jeden silnik do wyjścia przemiennika częstotliwości?
Możliwe jest podłączenie więcej niż jednego silnika do wyjścia przemiennika częstotliwości, pod warunkiem spełnienia określonych warunków.
Każdy silnik musi być chroniony indywidualnym zabezpieczeniem termicznym (np. termik) dla zapewnienia bezpiecznej pracy.
Całkowita długość przewodów silnikowych nie może przekraczać limitów określonych w instrukcji obsługi przemiennika. We wszystkich przypadkach zalecane jest zastosowanie filtra wyjściowego, ponieważ umożliwia to wydłużenie maksymalnej dopuszczalnej długości przewodów silnikowych o 50%.
Przy wyborze przemiennika należy uwzględnić całkowite zapotrzebowanie na prąd. Oblicza się je przez zsumowanie prądów znamionowych wszystkich podłączonych silników i dobór urządzenia o odpowiedniej wydajności prądowej.
Ważne: wszystkie silniki muszą być podłączone na stałe do przemiennika. Nie można ich włączać ani wyłączać indywidualnie, gdy przemiennik jest aktywny.
Czy mogę używać dłuższych kabli silnikowych z moim przemiennikiem częstotliwości?
Tak, długość przewodów silnikowych można zwiększyć poza standardowe limity dzięki zastosowaniu filtra wyjściowego.
Zazwyczaj maksymalna długość przewodów jest określona w instrukcji produktu – dla kabli ekranowanych obowiązuje podana wartość, a dla kabli nieekranowanych limit wynosi 150% tej wartości.
Po zastosowaniu filtra wyjściowego limity te mogą wzrosnąć do 200% dla kabli ekranowanych i 300% dla kabli nieekranowanych.
Przykład:
Jeśli w instrukcji określono maksymalną długość kabla na 25 m:
Jeśli w instrukcji określono maksymalną długość kabla na 25 m:
Kabel ekranowany: 25 m bez filtra → 50 m z filtrem
Kabel nieekranowany: 37,5 m (150%) bez filtra → 75 m z filtrem
Zastosowanie filtra wyjściowego w ten sposób pomaga utrzymać bezpieczną pracę oraz chroni silnik i przewody przed nadmiernym stresem napięciowym
Co sprawia, że obudowa jest niezawodna?
Obudowa do montażu naściennego została zaprojektowana w celu ochrony elektroniki w trudnych warunkach środowiskowych, jak również w aplikacjach zewnętrznych.
Zapewnia stopień ochrony IP66 przed wnikaniem wody, kurzu i zanieczyszczeń. Umożliwia to bezpośredni montaż przemiennika częstotliwości na instalacji, nawet w aplikacjach wymagających częstego mycia (wash-down). Eliminuje to konieczność stosowania dodatkowej szafy elektrycznej.
Zaleca się jednak ochronę urządzenia przed śniegiem i bezpośrednim nasłonecznieniem.
Kabel nieekranowany: 37,5 m (150%) bez filtra → 75 m z filtrem
Zastosowanie filtra wyjściowego w ten sposób pomaga utrzymać bezpieczną pracę oraz chroni silnik i przewody przed nadmiernym stresem napięciowym
Co sprawia, że obudowa jest niezawodna?
Obudowa do montażu naściennego została zaprojektowana w celu ochrony elektroniki w trudnych warunkach środowiskowych, jak również w aplikacjach zewnętrznych.
Zapewnia stopień ochrony IP66 przed wnikaniem wody, kurzu i zanieczyszczeń. Umożliwia to bezpośredni montaż przemiennika częstotliwości na instalacji, nawet w aplikacjach wymagających częstego mycia (wash-down). Eliminuje to konieczność stosowania dodatkowej szafy elektrycznej.
Zaleca się jednak ochronę urządzenia przed śniegiem i bezpośrednim nasłonecznieniem.
