Frånskiljare och motorbrytare
En lastfrånskiljare, även känd som en isolatorbrytare, är avsedd för att isolera ström från elektrisk utrustning som är
ansluten till en krets. Detta görs främst för att garantera säkerhet, särskilt under underhålls- och reparationsarbeten. Frånskiljare bryter också elektriska kretsar för att stoppa strömflödet, därför används de i stor utsträckning i olika industriella och fabriksapplikationer. Under drift paras frånskiljare ihop med brytare, kopplade med jordledningar för att ge extra säkerhet för yrkesverksamma som arbetar med komplicerade elektriska problem eller utför underhålls- och reparationsarbeten i arbetsområden. Frånskiljare styr dock inte kretsar; deras enda funktion är att säkert isolera strömflödet.

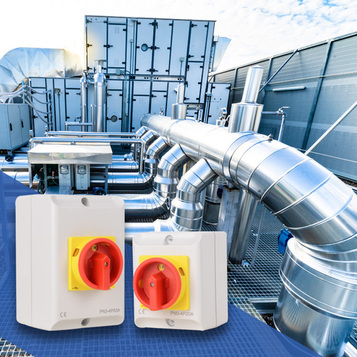

EME5-serien av lastfrånskiljare används inom olika branscher och miljöer. Dessa enheter är kända för sin enkla installation och driftsättning, höga säkerhets- och tillförlitlighetsnivå, låga underhållskrav tack vare robust design och möjligheten att låsas, vilket eliminerar risken för oavsiktlig tillslagning.
ansluten till en krets. Detta görs främst för att garantera säkerhet, särskilt under underhålls- och reparationsarbeten. Frånskiljare bryter också elektriska kretsar för att stoppa strömflödet, därför används de i stor utsträckning i olika industriella och fabriksapplikationer. Under drift paras frånskiljare ihop med brytare, kopplade med jordledningar för att ge extra säkerhet för yrkesverksamma som arbetar med komplicerade elektriska problem eller utför underhålls- och reparationsarbeten i arbetsområden. Frånskiljare styr dock inte kretsar; deras enda funktion är att säkert isolera strömflödet.EME5-serien av lastfrånskiljare används inom olika branscher och miljöer. Dessa enheter är kända för sin enkla installation och driftsättning, höga säkerhets- och tillförlitlighetsnivå, låga underhållskrav tack vare robust design och möjligheten att låsas, vilket eliminerar risken för oavsiktlig tillslagning.
Isolering av komponenter från spänningssatta delar av systemet är den enklaste (obelastade) kopplingsoperationen. Isolering är vanligtvis nödvändig för säkert underhåll, reparation och utbyte av komponenter i kraftsystemet. Först efter isolering kan en person närma sig relevant utrustning. Ofta kan det vara ett lagkrav att ha en synlig brytning mellan spänningsförande och fungerande delar.
Isolatorbrytare kopplar bort motorer och elektrisk utrustning.
Lastfrånskiljare (på/av) eller frånskiljare är distributionsutrustning som används flitigt i fabriker, kommersiella och industriella miljöer för att bryta kretsar, manuell omkoppling och isolering av nätförsörjningen.
Lastfrånskiljare, ofta kallade kraftfrånskiljare, används för att koppla bort elektrisk utrustning för reparations- och underhållsändamål eller i händelse av en nödsituation. Speciellt när det gäller hantering av elektrisk utrustning med hög effekt är det absolut nödvändigt att helt urladda strömmen innan reparations- eller underhållsaktiviteter påbörjas. Förutom att helt enkelt stänga av det elektriska flödet hjälper frånskiljaren också till att separera olika komponenter i det elektriska systemet.
Isolatorbrytare kopplar bort motorer och elektrisk utrustning.
Lastfrånskiljare (på/av) eller frånskiljare är distributionsutrustning som används flitigt i fabriker, kommersiella och industriella miljöer för att bryta kretsar, manuell omkoppling och isolering av nätförsörjningen.
Lastfrånskiljare, ofta kallade kraftfrånskiljare, används för att koppla bort elektrisk utrustning för reparations- och underhållsändamål eller i händelse av en nödsituation. Speciellt när det gäller hantering av elektrisk utrustning med hög effekt är det absolut nödvändigt att helt urladda strömmen innan reparations- eller underhållsaktiviteter påbörjas. Förutom att helt enkelt stänga av det elektriska flödet hjälper frånskiljaren också till att separera olika komponenter i det elektriska systemet.

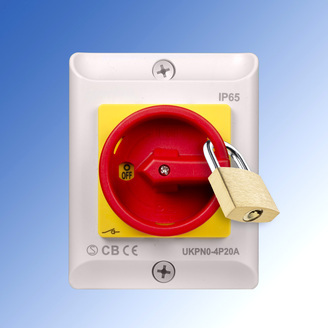

Funktionsprincipen för en lastfrånskiljare är enkel. Den kopplar bort strömmen eller kraftkällan, vilket underlättar enkelt och säkert utförande av underhålls-, inspektions- och reparationsuppgifter för elektriker, mekaniker eller tekniker. Dessa brytare säkerställer säkerheten för både utrustning och personal. Genom att minimera riskerna i samband med mekaniska och elektriska olyckor bidrar de till att skapa en säker arbetsmiljö. Detta är särskilt viktigt under perioder av reparations- och underhållsaktiviteter. För att säkerställa säkert underhåll hela tiden kan EME5-brytarna låsas mekaniskt i AV-läge med ett hänglås.Det primära syftet med på/av-brytare är dock att fungera som nödstopp. Följaktligen måste de vara lätt identifierbara, lättillgängliga och ständigt synliga för operatörer. Det är därför frånskiljare har speciella färger för att uppfylla kraven i relevanta elektriska standarder och föreskrifter.
Det vi har i våra hem är en enkel strömbrytare eller ett vred och en kontakt för att ansluta en elektrisk apparat till strömförsörjningen. När vi trycker på knappen, trycker på handtaget eller drar ur kabeln, blir apparaten strömlös. Till skillnad från i bostäder där strömmen stängs av genom att dra ur en kontakt, är industriella maskiner och utrustning sammankopplade. I många fall kan en enhet behöva kopplas bort för reparation medan andra fortsätter att fungera normalt. Följaktligen räcker det inte med att dra ur kontakten i sådana industriella scenarier. Det är där frånskiljare kommer väl till pass. De kopplar bort strömmen från apparaterna. Att bryta strömförsörjningen säkerställer arbetarnas säkerhet och förhindrar eventuella risker för elektriska stötar.
Hur fungerar det?

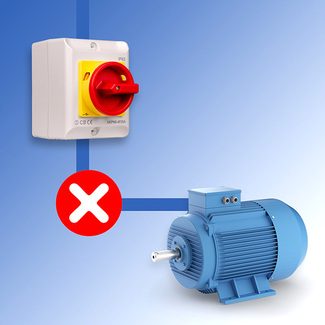

Huvudfunktionen hos en huvudbrytare är att koppla bort strömmen från lasten (t.ex. motorn). Brytaren innehåller två metallplattor som separeras när brytaren öppnas. Genom att vrida på vredet kan metallplattorna separeras (AV-läge) eller stängas (PÅ-läge). När metallplattorna är separerade kan ingen mer elektrisk ström flyta.
Huvudfunktionen hos en huvudbrytare är att koppla bort strömmen från lasten (t.ex. motorn). Brytaren innehåller två metallplattor som separeras när brytaren öppnas. Genom att vrida på vredet kan metallplattorna separeras (AV-läge) eller stängas (PÅ-läge). När metallplattorna är separerade kan ingen mer elektrisk ström flyta.
En motor är en induktiv last. När en induktiv last plötsligt kopplas bort från strömförsörjningen kommer elektriciteten att försöka mycket hårt att fortsätta flöda. Detta är ett välkänt fenomen – alla har sett gnistbildning i en ljusbrytare när lamporna släcks. Denna gnistbildning medför dock också risken att metallplattorna i en brytare svetsas samman av den starka ström som plötsligt flyter genom dem. Om kontakterna svetsas samman på grund av en överström är det inte längre möjligt att öppna brytaren och avbryta den elektriska strömmen. Denna risk finns med en vanlig brytare, men inte med EME5-brytarna! EME5-brytare är utrustade med tvångsöppnande säkerhetskontakter. Även om dessa kontakter är fastsvetsade på grund av överström, bryts de mekaniskt isär (tvingas öppna) av den sinnrika mekanismen. Av denna anledning kan EME5-brytarna även användas som nödstoppsbrytare.
Hur kan jag välja rätt strömbrytare för mitt projekt?
Ett elsystem med enfas 230-voltsmatning kan kopplas bort från elnätet med en tvåpolig frånskiljare. I dessa installationer måste L och N brytas.
Ett elsystem med enfas 230-voltsmatning kan kopplas bort från elnätet med en tvåpolig frånskiljare. I dessa installationer måste L och N brytas.
Med 3-fassystem måste dock fyra kablar brytas: L1, L2, L3 och N. Det är därför frånskiljare för 3-fassystem har fyra poler.
I vissa fall krävs även återkoppling om brytaren är aktiv eller inte. Denna återkoppling kan ges via hjälpkontakten. Denna hjälpkontakt kan också användas för andra ändamål, till exempel att stänga en ventil.
EME5-serien av brytare inkluderar modeller med 2 eller 4 poler och hjälpkontakter. Det är också viktigt att kontrollera om brytaren kan bryta den maximala strömmen. Om du är osäker är det bäst att välja en mer robust typ.
EME5-serien av brytare inkluderar modeller med 2 eller 4 poler och hjälpkontakter. Det är också viktigt att kontrollera om brytaren kan bryta den maximala strömmen. Om du är osäker är det bäst att välja en mer robust typ.
Lastfrånskiljare för 1-fasbelastningar har två poler.
Vi erbjuder en basversion utan hjälpkontakt för laster upp till 2,2 kW och en version för laster upp till 3,0 kW som har 1x NO och 1x NC hjälpkontakter.
Vi erbjuder en basversion utan hjälpkontakt för laster upp till 2,2 kW och en version för laster upp till 3,0 kW som har 1x NO och 1x NC hjälpkontakter.
Lastfrånskiljare för 3-fas laster har 4 poler.
Basversionen kan koppla laster upp till 3,7 kW och har inga hjälpkontakter. De andra 4-poliga frånskiljarna laster upp till 5,5, 15 eller 30 kW. De har 1x NO och 1x NC hjälpkontakter.
Basversionen kan koppla laster upp till 3,7 kW och har inga hjälpkontakter. De andra 4-poliga frånskiljarna laster upp till 5,5, 15 eller 30 kW. De har 1x NO och 1x NC hjälpkontakter.
