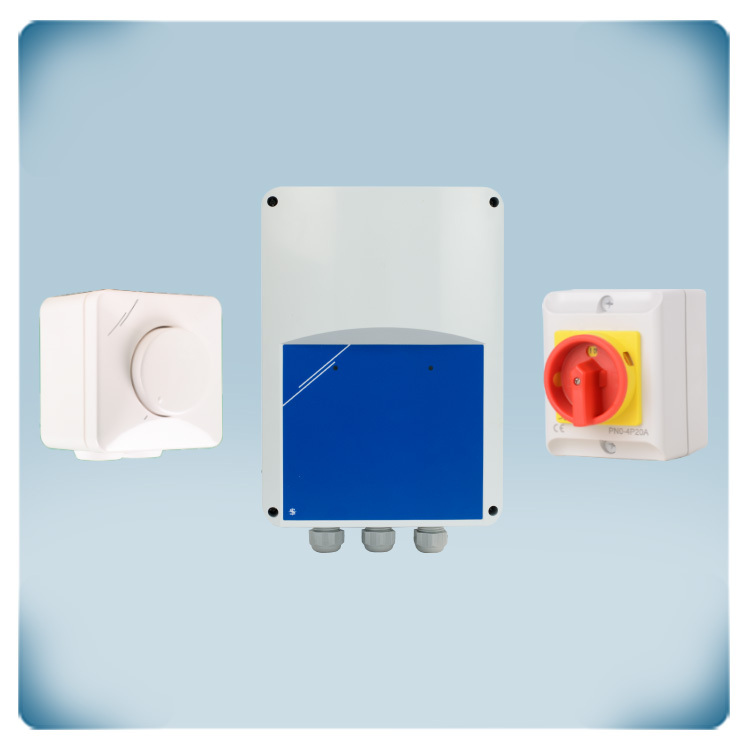

Växelströmsmotor 1,5 A | 5-stegs fläkthastighetsreglering | Nätbrytare

Ingen har kommenterat denna produkt ännu, var först (se nedan), vi uppskattar din åsikt!

Artikelkod SV2MT6EM6001

Nuvarande lager 10 U.

Fabrikens ledtid 5 Dag(ar)

Lösningsbeskrivning

5-stegs fjärrstyrning med nätbrytare för enfasmotorer. Den maximala motorströmmen är 1,5 A. Vanligtvis reglerar den fläkthastigheten i HVAC-applikationer. Fläkthastigheten ställs in via den externa potentiometern. AC-fläkthastigheten kan justeras från låg till hög i 5 steg. Vid nolläge stannar motorn. TK-övervakningsfunktionen avaktiverar motorn vid överhettning. Under underhållsaktiviteter kan motorn stängas av med strömbrytaren. Denna strömbrytare har ett hänglåsbart AV-läge. Vi rekommenderar att hålla kabellängden mellan potentiometer och fläkthastighetsregulator begränsad.

Dokument

Schematisk översikt

Komponenter i denna lösning

Artikelkod

Kvantitet

Beskrivning

STVS1-15L22

1 U.

En 5-stegs hastighetsregulator med analog ingång som styr enfas spänningsstyrbara motorer med en maximal ström på 1,5 A. Den behöver 230 V matninsspänning. Fläkthastigheten regleras genom att stegvis justera motorspänningen. Dessa 5 steg väljs via den analoga styrsignalen (0-10 VDC) eller en extern potentiometer. Utgångsspänningen med perfekt sinusform garanterar tyst motordrift. TK-övervakningsfunktionen avaktiverar motorn vid överhettning. Läs mer om denna produkt nedan.

MTV-1-010-NA

1 U.

Denna potentiometer arbetar direkt på 230 VAC nätspänning och ger en kontinuerligt variabel 0-10 VDC utsignal. Den används för att direkt styra EC-fläktar eller andra enheter såsom spjällställdon eller belysning som kräver en 0–10 VDC styrsignal. Det är också möjligt att styra hastigheten på spänningsstyrbara AC-fläktar via hastighetsregulatorer eller frekvensomvandlare. Denna potentiometer är lämplig för infälld (IP44) samt för utanpåliggande montering (IP54).

EME5-20-2111

1 U.

Motorunderhållsbrytare med hänglåsbar OFF-position. Den kan användas för att garantera säkra arbetsförhållanden vid underhållsarbeten och för att koppla bort en motor från elnätet. Den (kombinerade) maximala belastningen är 3 kW. De tvångsöppnade kontakterna uppfyller kraven för lastbrytning upp till 690 VAC. Detta gör dem också lämpliga som nödstoppsbrytare för motorer eller som slutna huvudbrytare för enskilda elektriska laster. Ställverket är inrymt i ett gjutet hölje med IP65-tätning. Denna brytare har 2 poler och en normalöppen och en normalstängd hjälpkontakt. Tillverkarens kod: Kripal UKPN1-2P20A/11
