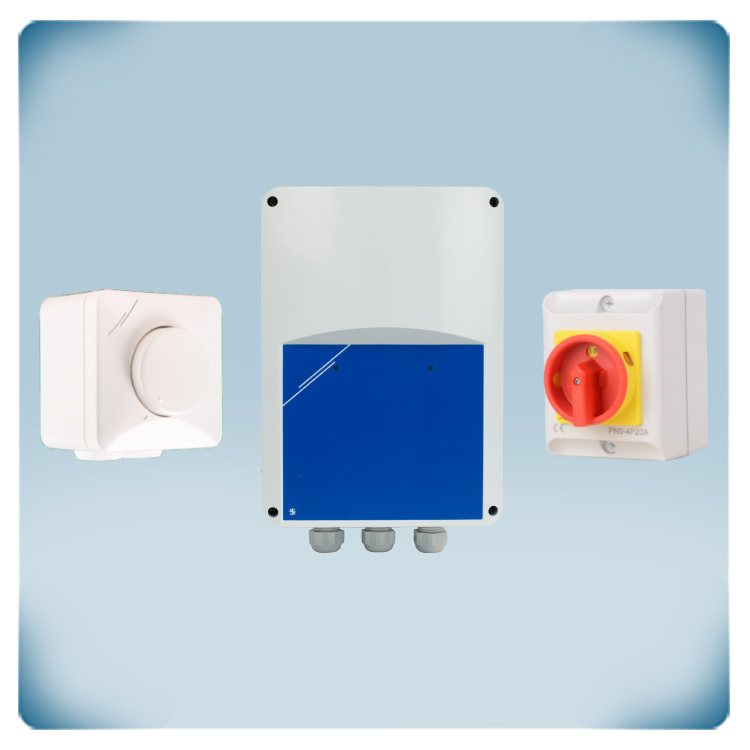

Rankinis ventiliatoriaus greičio valdymas - AC įtampa valdomas motoras

Niekas dar nekomentavo šio produkto, būk pirmas (žr. žemiau), vertiname jūsų nuomonę!
Prekės kodas SV2MT6EM6001
Sandėlys 10 Vnt.
Gamyklos gamybos laikas 5 Diena(os)

Sprendimo aprašymas

Kaip saugiai valdyti vienfazį variklį? Šis valdymo sprendimas leidžia jums valdyti AC ventiliatorių greitį 5 pakopomis nuo minimalaus iki maksimalaus variklio greičio. variklio greitį galima reguliuoti potenciometru. Esant nulinei padėčiai, variklis sustabdomas. Variklį galima įjungti sukant potenciometrą pagal laikrodžio rodyklę. Įjungus variklio įtampą įsijungia pirmas greitis kuris toliau didės, kol potenciometras bus pasuktas pagal laikrodžio rodyklę iki galo. Jei variklyje yra šiluminiai kontaktai (TK arba integruotas variklio apvijų temperatūros jutiklis), juos reikia prijungti prie reguliatoriaus, kad būtų išvengta variklio perkaitimo. Šis sprendimas turi serviso raktą kuriame yra išjungimo padėtis OFF ir gali būti naudojamas varikliui išjungti, prieš atliekant techninę priežiūrą ar remontą. Maksimalus atstumas tarp potenciometro ir ventiliatoriaus greičio reguliatoriaus priklauso nuo daugelio veiksnių ir turėtų būti kuo trumpesnis.

Sprendimo komponentai

Prekės kodas
Kiekis
Aprašymas

STVS1-15L22

1 Vnt.

Tai transformatorinis, vienfazis ventiliatoriaus greičio reguliatorius valdomas analoginiu 0-10 V signalu. Jis valdo vienfazius įtampa valdomus variklius, kurių didžiausia srovė yra 1,5 A. Prie vieno reguliatoriaus gali būti jungiami ir keli ventiliatoriais, svarbiausia kad ventiliatorių bendra srovė neviršytų maksimalios reguliatoriaus leistinos srovės. Ventiliatoriaus greitis reguliuojamas variklio įtampą keičiant pakopomis. Pakopos perjungiamos analoginio valdymo signal pagalba (0–10 VDC). Iš potenciometro ar valdiklio perduodamas signalas kas du voltus perjungia pakopas, žinoma reikia atsižvelkti į paklaidą. Puikios sinusoidinės formos išėjimo įtampa garantuoja tylų variklio darbą. TK gnybtai variklio šiluminei apsaugai pajungti. Korpusas pritaikytas virštinkiniam montavimui patalpose ir taisyklingai sumontuotas atitinka aukštą IP54 saugumo klasę.

MTV-1-010-NA

1 Vnt.

Potenciometras EC ventiliatoriams valdyti 0-10 VDC signalu, šį potenciometrą MTV-1-010-NA tai pat galima naudoti rankiniu būdu valdyti ir kintamos srovės ventiliatorių greičio reguliatorius arba sklendžių pavaras. Šiam potenciometrui reikalinga 230 VAC maitinimo įtampa, sukamąja rankenėle keičiamas išėjimo signalas 0-10V. Potenciometras neturi pozicijos išjungta . Korpusas su galiniu korpusu tinkamai sumontuotas ant paviršiaus atitinka IP54 saugumo klasę kas reiškia kad taip sumontuotas gaminys apraugotas nuo dulkių ir purslų. Potenciometras sumontuotas į sieną atitinka IP44 saugumo klasę

EME5-20-2111

1 Vnt.

Avarinis paketinis išjungėjas EME5 serija tai serviso raktas, skirtas variklių įjungimui ir išjungimui, naudojamas komercinių ir pramoninių įrenginių valdymui. Dėl raudonai geltono jungiklio, kurį galima užrakinti išjungtoje padėtyje, jie gali būti naudojami siekiant užkirsti kelią variklio įjungimui techninio aptarnavimo metu. Paketinio išjungėjo, normaliai atviri kontaktai atitinka apkrovos pertraukimo reikalavimus iki 690 VAC, todėl jie taip pat tinka kaip variklio avarinis įjungimo-išjungimo jungiklis. Perjungėjas sumontuotas IP65 korpuse. Perjungimo galia: 20 A (AC21A) arba 3 kW (AC3), 2 poliai ir 1x NO ir 1x NC papildomi kontaktai
