EC-motor 230 V | 3-stegs fläkthastighetsreglering

Ingen har kommenterat denna produkt ännu, var först (se nedan), vi uppskattar din åsikt!

Artikelkod SM5------001

Nuvarande lager 45 U.

Fabrikens ledtid 4 Vecka(or)

Lösningsbeskrivning

3-stegs fjärrkontroll för EC-fläktar. EC-fläkthastighet kan justeras manuellt via omkopplaren. I nolläge är motorn avstängd. Via interna trimmare kan hastighetslägena 1 och 2 justeras. Position 3 är maximal fläkthastighet. Kabellängden mellan manöverbrytaren och EC-motorn bör begränsas för att undvika störningar av 0-10 V-signalen.

Dokument

Schematisk översikt

Komponenter i denna lösning

Artikelkod

Kvantitet

Beskrivning

SMT-D-4P-EM

1 U.

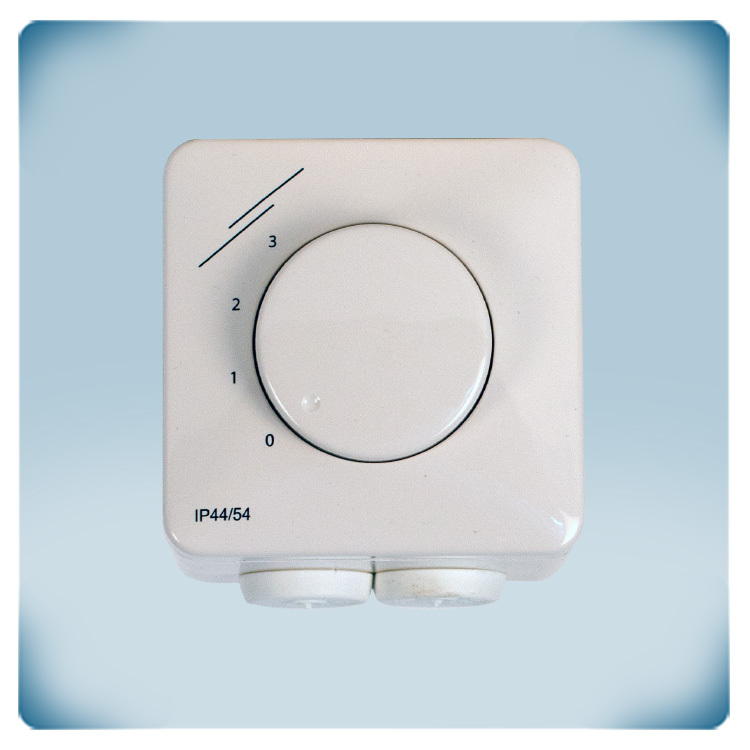

3-stegs reglage med OFF-läge för EC-fläktar eller spjällställdon. Den kan även fjärrstyra AC-fläkthastighetsregulatorer eller frekvensomriktare. Matningsspänningen är 10 VDC. Utsignalen är uppdelad i 4 steg: 0 VDC och 3 andra utspänningar. I OFF-läge är utsignalen 0 VDC. Utsignalen för position 1 kan justeras i området 3 – 7 VDC via en intern trimmer och för position 2 i området 5 – 9 VDC. Utsignalen för position 3 är alltid lika med den tillförda spänningen: 10 VDC. Den stänksäkra kapslingen möjliggör infälld montering (IP44) eller väggmontering (IP54).
