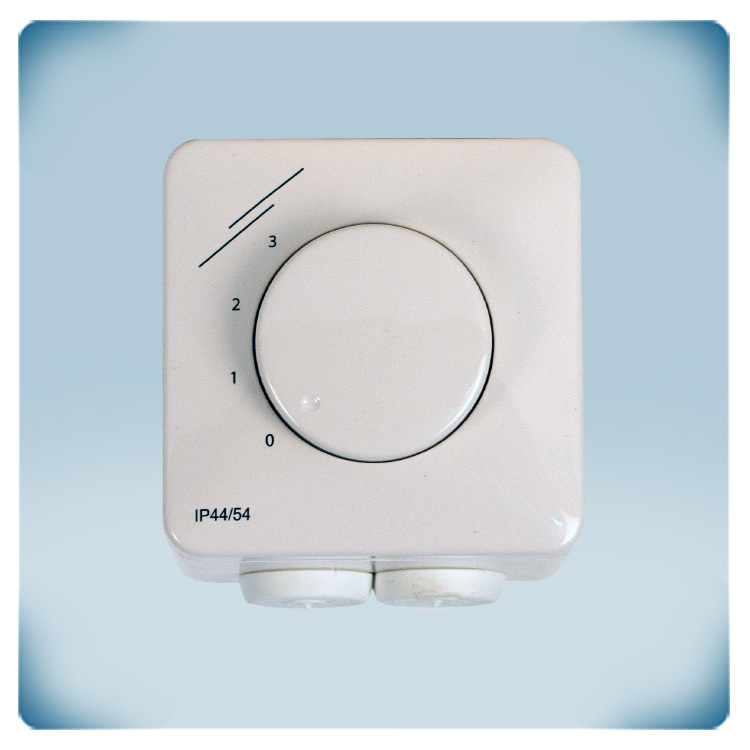

Diseño contemporáneo para la superficie o inserción de montaje

Control manual de velocidad de ventilador - motor EC - 230 VAC

Agradecíamos mucho sus comentarios sobre este producto (véase más abajo). Para nosotros será un placer conocer su opinión.

Cód. artículo SM5------001

Corriente stock 45 U.

Plazo de entrega de la fábrica 4 Semana(s)

Descripción de solución

¿Cómo se puede controlar la velocidad de ventiladores EC? Esta solución ofrece un control gradual (en escalones) para ventiladores EC. La velocidad del ventilador se puede ajustar de una manera manual a través del potenciómetro de mínima a máxima. En posición de apagado 'OFF' el motor es desactivado. La velocidad del ventilador en las posiciones 1 y 2 del botón 'knob' se puede ajustar mediante un 'trimmer'. En la posición 3 el motor funciona a velocidad máxima.

Documentos

Descripción esquemática

Componentes de esta solución

Cód. artículo

Cantidad

Descripción

SMT-D-4P-EM

1 U.

Este es un interruptor para control directo de ventiladores EC con 3 posiciones y posición apagado OFF. Este dispositivo divide la señal de control 0-10 VDC en tres escalones. Dos de ellos, posición 1 y 2 se pueden ajustar a través de trimmers internos. Posición 0 es apagado - OFF. Posición 4 es siempre Us. Tensión de alimentación - Us: 10 VDC. 4 posiciones de interruptor: 0 apagado - OFF - 3...7 - 5...9 - 10 VDC. Imax 1 mA.
