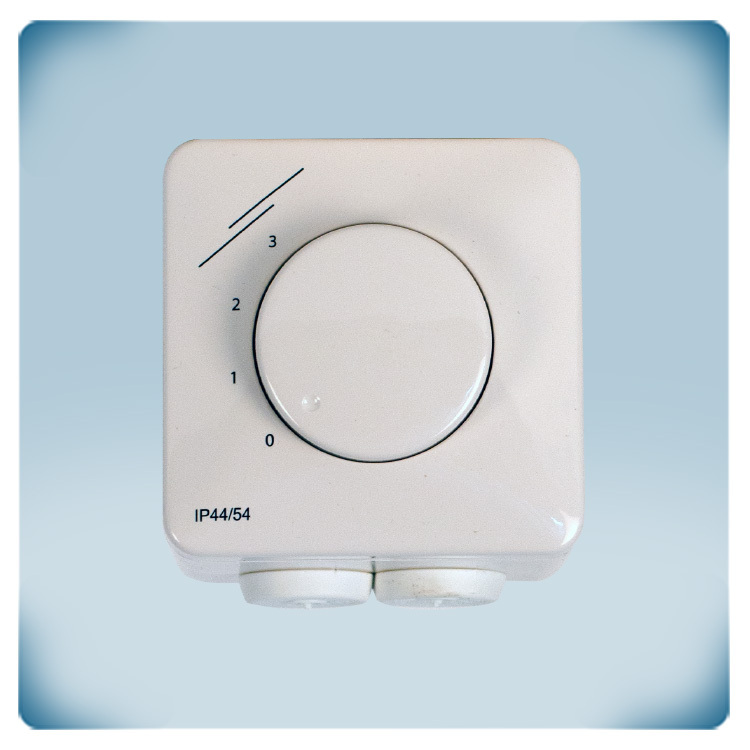

Design contemporaneo per superficie o montaggio ad incasso

Motore EC 230 V | contr. vel. ventilatori 3 step

Nessuno ha ancora commentato questo prodotto, sii il primo (vedi sotto), apprezziamo la tua opinione!

Codice articolo SM5------001

Stock attuale 45 U.

Tempi di rifornimento magazzino 4 Settimana(-e)

Descrizione della soluzione

Controllo remoto a 3 velocità per ventilatori EC. La velocità delil ventilatore EC può essere regolata manualmente tramite l'interruttore. In posizione 0 il motore è disabilitato. Tramite trimmer interni è possibile regolare le posizioni di velocità 1 e 2. La posizione 3 è la velocità massima delil ventilatore. La lunghezza del cavo tra l'interruttore e il motore EC deve essere limitata per evitare disturbi del segnale 0-10 V.

Documenti

Anteprima schema

Componenti di questa soluzione

Codice articolo

Quantità

Descrizione

SMT-D-4P-EM

1 U.

Questo commutatore di controllo a 3 posizioni con posizione OFF controlla i ventilatori EC o gli attuatori per serrande. Può anche controllare a distanza i regolatori di velocità per ventilatori AC o i convertitori di frequenza. La tensione di alimentazione è 10 VDC. Il segnale di uscita è diviso in 4 livelli: 0 VDC e 3 altre tensioni di uscita. Nella posizione OFF o nella posizione 0, il segnale di uscita è 0 VDC. Il segnale di uscita della posizione 1 può essere regolato nell'intervallo 3 - 7 VDC tramite un trimmer interno. Il segnale di uscita della posizione 2 può essere regolato nell'intervallo 5 - 9 VDC tramite un trimmer interno. Il segnale di uscita della posizione 3 è sempre uguale alla tensione di alimentazione: 10 VDC. Il contenitore a prova di acqua e polvere consente il montaggio a incasso (IP44) o il montaggio su superficie (IP54).
