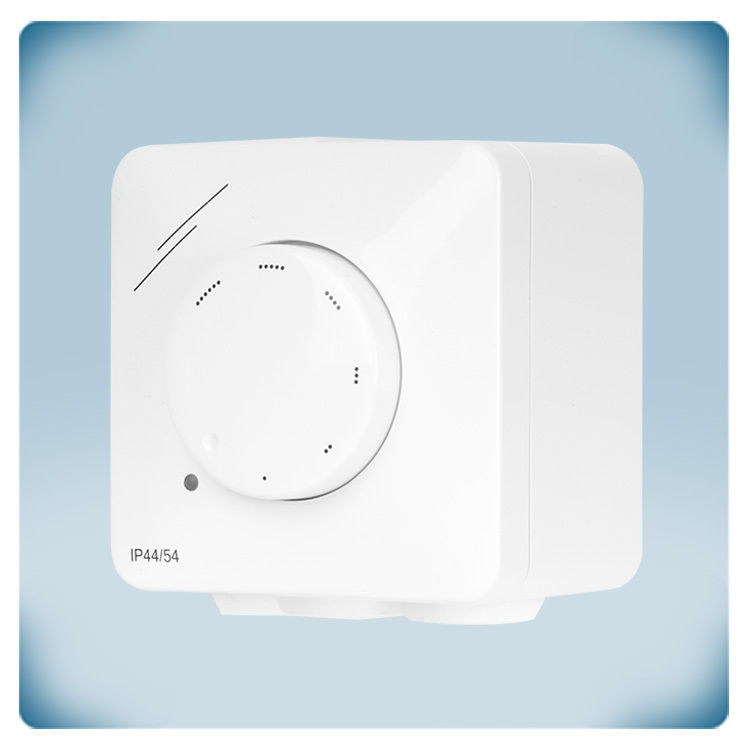

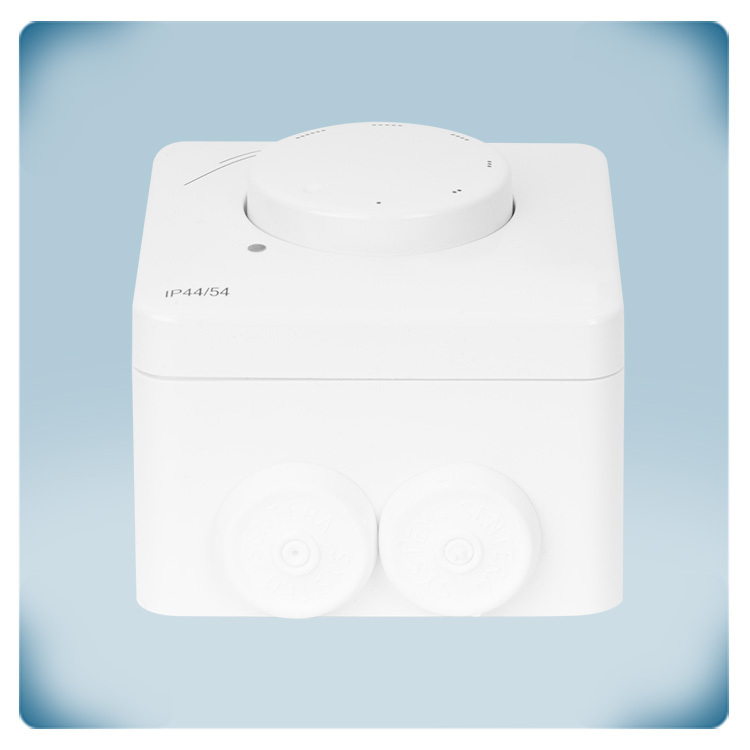

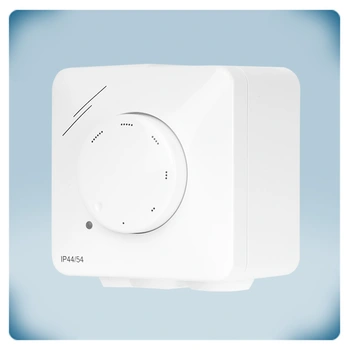

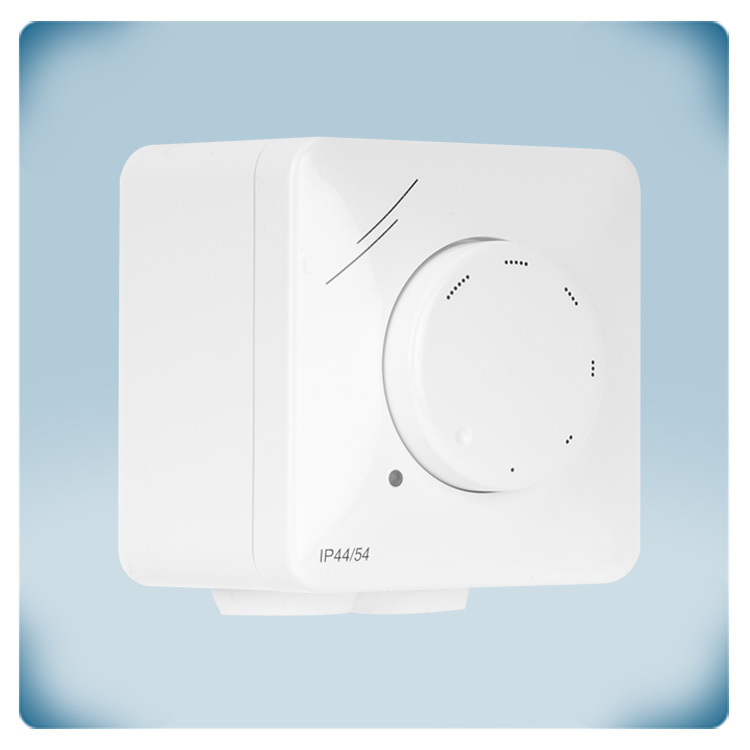

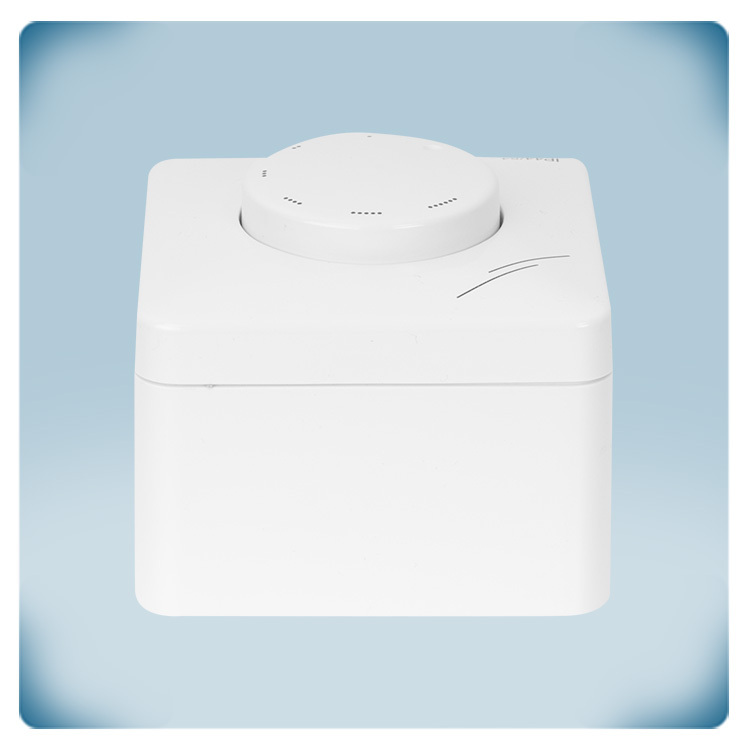

Varvtalsregulator för fläkt | driftindikering – 0,5 A

Hur kan läget ”OFF” avaktiveras för kontinuerlig drift?

LTYN har ett OFF-läge, vilket innebär att motorn stannar när vredet vrids moturs. Vid behov kan dock OFF-läget avaktiveras. I så fall kan motorn vara i drift när regulatorn är ansluten till elnätet. Det innebär att fläkten går så länge strömförsörjningen är tillgänglig, även om regulatorn är avstängd. Som standard ansluts matningsspänningen till LTYN via plintarna ↑ och N. För att avaktivera OFF-läget måste matningsspänningen i stället anslutas via plintarna för den oreglerade utgången, det vill säga ↓ och N.

Vad är syftet med och funktionen hos den oreglerade utgången?

Serien har en oreglerad utgång som är aktiv när motorn är aktiverad. Den kallas oreglerad eftersom den endast har två lägen: PÅ (230 V) eller AV (0 V).

Om matningsspänningen ansluts till ↑ och N är den oreglerade utgången aktiv medan motorn är igång. Den oreglerade utgången används för att ansluta exempelvis en lampa, en ventil eller en motor med tretrådsanslutning. Den är alltså avsedd för styrning av extern utrustning som kan fungera utan att den inkommande spänningen behöver regleras.

Med andra ord reglerar LTYN fläkten via den reglerade utgången genom att styra spänningen, samtidigt som det finns möjlighet att styra ytterligare en enhet. I det senare fallet regleras dock inte spänningen, utan den är antingen 0 V eller 230 V.

Om du ansluter matningsspänningen till enheten enligt standardutförandet är regulatorns oreglerade utgång aktiv när motorn är aktiverad. Det innebär att den anslutna externa utrustningen stängs av när fläkten stannar – ventilen stängs eller lampan släcks. När fläkten är igång förblir ventilen öppen och lampan tänd.

Den oreglerade utgångens maximala ström är 2 A.

Hur justeras och optimeras fläktens lägsta varvtal?

LTYN har en inbyggd trimmer för justering av fläktens lägsta varvtal. Det är normalt att motorn kan avge något mer ljud vid lägre varvtal. Därför kan motorns lägsta spänning justeras för att förhindra att motorn stannar till följd av variationer i nätspänningen.

Med trimmern kan motorns lägsta spänning ställas in inom intervallet 20–70 % av matningsspänningen (det vill säga cirka 80–180 V AC).

Vad är syftet med den integrerade LED-indikatorn?

Den orange lysdioden indikerar driftstatusen. Vid normal motordrift lyser den orange lysdioden med fast sken.

Vilka egenskaper har kapslingen när det gäller konstruktion, hållbarhet och montering?

LTYN kapsling är tillverkad av hållbar, vit ASA-plast. Materialet är UV-beständigt och ger skydd mot damm, vattenstänk och slag.

Dessutom kan LTYN installeras i olika typer av väggar tack vare möjligheten till både infälld montering och väggmontering. Vid infälld montering passar enheten perfekt i en standardiserad europeisk apparatdosa. Kapslingen kan rengöras med enbart en fuktig trasa.
