Techninė dokumentacija
Ventiliatoriaus greičio reguliatorius | veikimo indikatorius – 0,5 A
Produkto aprašymas
Šis valdiklis skirtas vienfaziams varikliams, kurių maksimali srovė yra 0,5 A. Jis leidžia lengvai reguliuoti greitį nuo mažiausio iki didžiausio, o minimalus greitis nustatomas naudojant vidinį reguliavimo elementą (trimerį).
Tiksliam variklio įtampos reguliavimui prietaise naudojama TRIAC technologija. Jame taip pat įrengtas oranžinis LED indikatorius, rodantis veikimo būseną.

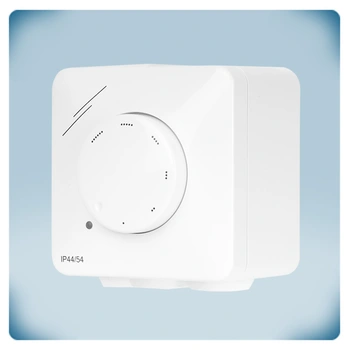

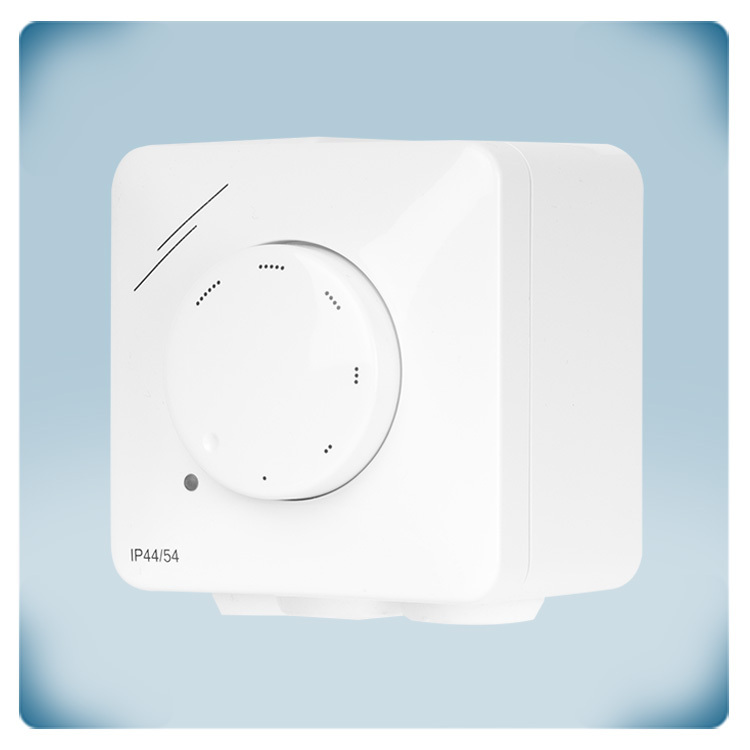

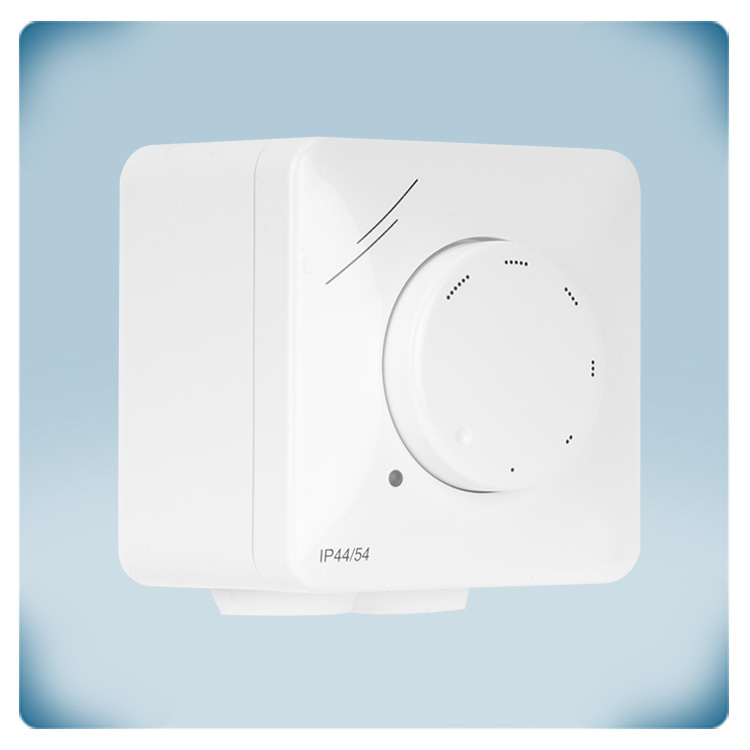

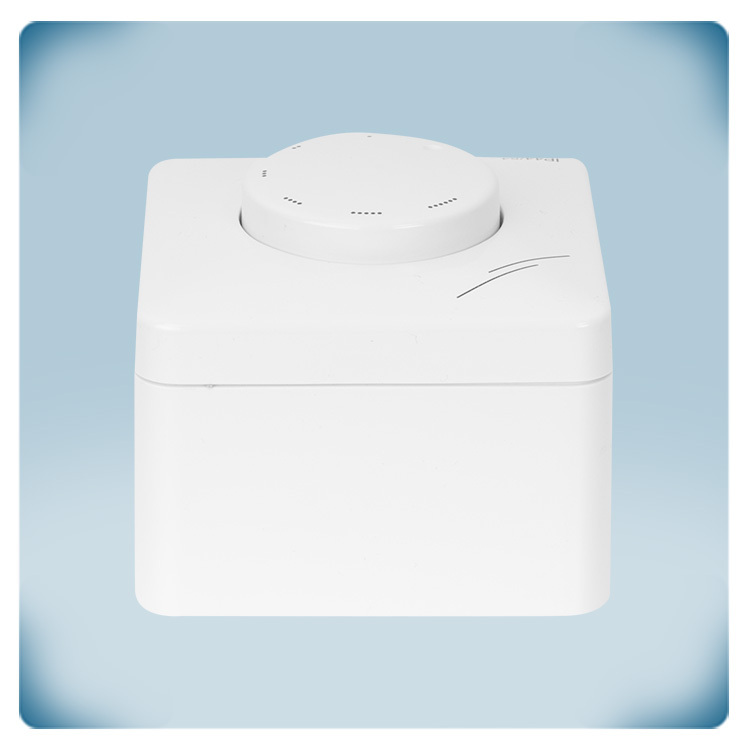

Valdiklis tinka tiek gyvenamosioms, tiek komercinėms patalpoms; jį galima montuoti įleidžiamuoju būdu (atitinka IP44 apsaugos klasę) arba paviršiniu būdu (atitinka IP54 apsaugos klasę).
Papildomos specifikacijos ir aprašymas
Kokios yra korpuso savybės, patvarumas ir montavimo galimybės?

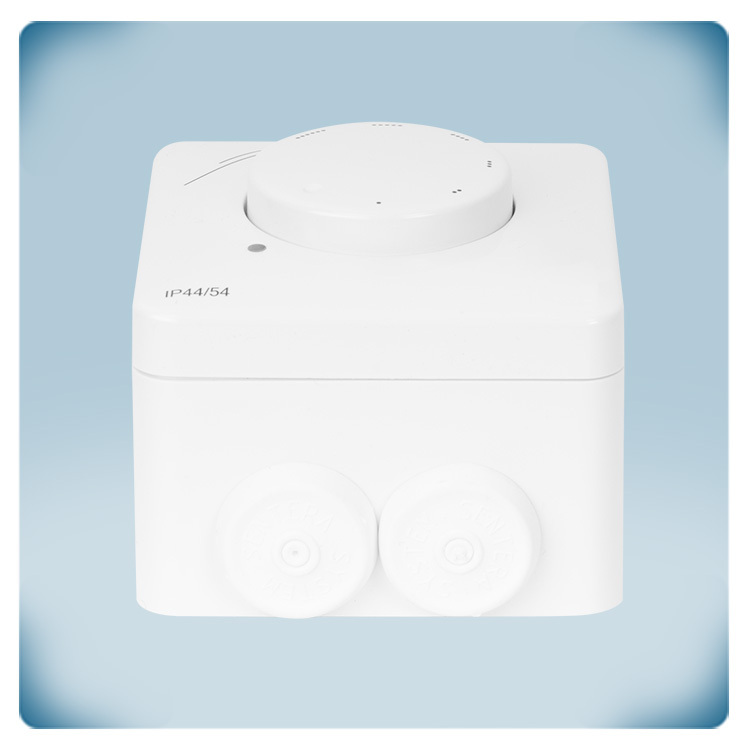

LTYN reguliatoriaus korpusas pagamintas iš patvaraus balto ASA plastiko. Ši medžiaga yra atspari UV spinduliams ir apsaugo nuo dulkių, vandens purslų bei smūgių. Be to, LTYN galima montuoti įvairių tipų sienose, nes numatyti du montavimo būdai: įleidžiamasis ir virštinkinis montavimas. Pasirinkus įleidžiamąjį montavimą, reguliatorius puikiai tinka standartinei europinei montavimo dėžutei. Korpusą galima valyti drėgna šluoste.
LTYN reguliatoriaus korpusas pagamintas iš patvaraus balto ASA plastiko. Ši medžiaga yra atspari UV spinduliams ir apsaugo nuo dulkių, vandens purslų bei smūgių. Be to, LTYN galima montuoti įvairių tipų sienose, nes numatyti du montavimo būdai: įleidžiamasis ir virštinkinis montavimas. Pasirinkus įleidžiamąjį montavimą, reguliatorius puikiai tinka standartinei europinei montavimo dėžutei. Korpusą galima valyti drėgna šluoste.
Kokia yra integruoto LED indikatoriaus paskirtis?
Oranžinis LED indikatorius rodo įrenginio veikimo būseną. Varikliui veikiant įprastu režimu, oranžinis LED indikatorius šviečia nuolat.
Oranžinis LED indikatorius rodo įrenginio veikimo būseną. Varikliui veikiant įprastu režimu, oranžinis LED indikatorius šviečia nuolat.
Kaip reguliuojamas ir optimizuojamas minimalus ventiliatoriaus greitis?
LTYN turi vidinį potenciometrą (trimerį), skirtą minimaliam ventiliatoriaus greičiui reguliuoti. Esant mažam variklio sukimosi greičiui, gali padidėti jo skleidžiamas triukšmas. Todėl galima reguliuoti minimalią variklio įtampą, kad dėl elektros tinklo įtampos svyravimų variklis nesustotų. Trimeriu galima nustatyti minimalią variklio įtampą nuo 20 iki 70 % maitinimo įtampos, t. y. maždaug nuo 80 iki 180 V AC.
LTYN turi vidinį potenciometrą (trimerį), skirtą minimaliam ventiliatoriaus greičiui reguliuoti. Esant mažam variklio sukimosi greičiui, gali padidėti jo skleidžiamas triukšmas. Todėl galima reguliuoti minimalią variklio įtampą, kad dėl elektros tinklo įtampos svyravimų variklis nesustotų. Trimeriu galima nustatyti minimalią variklio įtampą nuo 20 iki 70 % maitinimo įtampos, t. y. maždaug nuo 80 iki 180 V AC.
Kokia yra nereguliuojamo išėjimo paskirtis ir funkcija?
Šioje serijoje įrengtas nereguliuojamas išėjimas, kuris yra aktyvus, kai variklis veikia. Jis vadinamas nereguliuojamu, nes gali būti tik dviejų būsenų: įjungtas (230 V) arba išjungtas (0 V). Jeigu maitinimo įtampa prijungta prie gnybtų ↑ ir N, nereguliuojamas išėjimas yra aktyvus varikliui veikiant.Nereguliuojamas išėjimas skirtas prijungti lempą, vožtuvą ar kitą įrenginį, taip pat naudoti prijungiant variklį trimis laidais. Jis skirtas valdyti išorinius įrenginius, kuriems nereikia reguliuoti tiekiamos įtampos. Kitaip tariant, LTYN reguliuoja ventiliatoriaus greitį keisdamas įtampą reguliuojamame išėjime, o papildomą įrenginį galima valdyti per nereguliuojamą išėjimą. Šiuo atveju įtampa nereguliuojama – ji yra arba 0 V, arba 230V. Jeigu maitinimo įtampa prijungiama įprastu būdu, reguliatoriaus nereguliuojamas išėjimas aktyvuojamas veikiant varikliui. Tai reiškia, kad sustojus ventiliatoriui, prijungtas išorinis įrenginys išjungiamas: vožtuvas uždaromas arba lempa užgęsta. Ventiliatoriui veikiant, vožtuvas lieka atidarytas, o lempa – įjungta.
Šioje serijoje įrengtas nereguliuojamas išėjimas, kuris yra aktyvus, kai variklis veikia. Jis vadinamas nereguliuojamu, nes gali būti tik dviejų būsenų: įjungtas (230 V) arba išjungtas (0 V). Jeigu maitinimo įtampa prijungta prie gnybtų ↑ ir N, nereguliuojamas išėjimas yra aktyvus varikliui veikiant.Nereguliuojamas išėjimas skirtas prijungti lempą, vožtuvą ar kitą įrenginį, taip pat naudoti prijungiant variklį trimis laidais. Jis skirtas valdyti išorinius įrenginius, kuriems nereikia reguliuoti tiekiamos įtampos. Kitaip tariant, LTYN reguliuoja ventiliatoriaus greitį keisdamas įtampą reguliuojamame išėjime, o papildomą įrenginį galima valdyti per nereguliuojamą išėjimą. Šiuo atveju įtampa nereguliuojama – ji yra arba 0 V, arba 230V. Jeigu maitinimo įtampa prijungiama įprastu būdu, reguliatoriaus nereguliuojamas išėjimas aktyvuojamas veikiant varikliui. Tai reiškia, kad sustojus ventiliatoriui, prijungtas išorinis įrenginys išjungiamas: vožtuvas uždaromas arba lempa užgęsta. Ventiliatoriui veikiant, vožtuvas lieka atidarytas, o lempa – įjungta.
Kaip LTYN serija užtikrina paprastą ventiliatoriaus greičio reguliavimą?
Sentera LTYN seriją sudaro elektroniniai ventiliatorių greičio reguliatoriai, valdomi rankiniu būdu ir skirti paprastam vėdinimo sistemų valdymui. Naudojant vieną valdymo elementą – sukamąją rankenėlę – ventiliatoriaus greitį galima reguliuoti nuo minimalaus iki maksimalaus, sukant rankenėlę pagal laikrodžio rodyklę. Sukant rankenėlę prieš laikrodžio rodyklę, variklis sustabdomas. Ši serija labai panaši į MTYN seriją. Vienintelis skirtumas – LTYN reguliatoriuose integruotas LED veikimo indikatorius.
Sentera LTYN seriją sudaro elektroniniai ventiliatorių greičio reguliatoriai, valdomi rankiniu būdu ir skirti paprastam vėdinimo sistemų valdymui. Naudojant vieną valdymo elementą – sukamąją rankenėlę – ventiliatoriaus greitį galima reguliuoti nuo minimalaus iki maksimalaus, sukant rankenėlę pagal laikrodžio rodyklę. Sukant rankenėlę prieš laikrodžio rodyklę, variklis sustabdomas. Ši serija labai panaši į MTYN seriją. Vienintelis skirtumas – LTYN reguliatoriuose integruotas LED veikimo indikatorius.
Kaip išjungti padėtį OFF, kad ventiliatorius galėtų veikti nuolat?
LTYN reguliatorius turi OFF padėtį, t. y. sukant rankenėlę prieš laikrodžio rodyklę, variklis sustabdomas. Tačiau prireikus OFF padėtį galima išjungti. Tokiu atveju variklis gali veikti, kai reguliatorius prijungtas prie elektros tinklo. Tai reiškia, kad net ir pasukus reguliatoriaus rankenėlę į išjungimo padėtį, ventiliatorius veiks, jei bus tiekiama maitinimo įtampa. Standartiškai LTYN maitinimo įtampa prijungiama prie gnybtų ↑ ir N. Norint išjungti OFF funkciją, maitinimo įtampą reikia prijungti prie nereguliuojamo išėjimo gnybtų – ↓ ir N.
LTYN reguliatorius turi OFF padėtį, t. y. sukant rankenėlę prieš laikrodžio rodyklę, variklis sustabdomas. Tačiau prireikus OFF padėtį galima išjungti. Tokiu atveju variklis gali veikti, kai reguliatorius prijungtas prie elektros tinklo. Tai reiškia, kad net ir pasukus reguliatoriaus rankenėlę į išjungimo padėtį, ventiliatorius veiks, jei bus tiekiama maitinimo įtampa. Standartiškai LTYN maitinimo įtampa prijungiama prie gnybtų ↑ ir N. Norint išjungti OFF funkciją, maitinimo įtampą reikia prijungti prie nereguliuojamo išėjimo gnybtų – ↓ ir N.
