Datablad
Temperaturstyrd reglering av fläkthastighet | elvärmare | 6 A | 16 A
Produktbeskrivning
GTEE1-elektroniska varvtalsregulatorer styr automatiskt enfas spänningsstyrbara motorer baserat på uppmätta temperaturvärden. De styr också en elektrisk värmare baserat på inställt temperaturbörvärde (21 - 35 °C). Det finns en förkopplad temperatursond och 2 matningskablar på regulatorn. Regulatorn behöver 230 VAC matningsspänning.
Ytterligare specifikationer och beskrivning
Hur fungerar det?
Via de 3 inbyggda potentiometrarna är det möjligt att ställa in temperaturbörvärdet (mellan 21 - 35 °C) och justera lägsta och högsta motorvarvtal. Minsta motorvarvtal (motorspänning) kan ställas in i intervallet 80 - 160 VAC. Maximal motorvarvtal (motorspänning) kan ställas in i intervallet 180 - 230 VAC.
När den uppmätta temperaturen överskrider önskat temperaturbörvärde, ger hastighetsregulatorn signalen till från- och tilluftsfläktarna att gå med full hastighet tills rumstemperaturen sjunker under börvärdet. Fläktarna återgår sedan till deras tomgångshastighet. Helst ska avgasfläkten alltid vara större och arbeta med högre hastighet än tillufsfläkten för att skapa ett konstant undertryck. Detta förhindrar att lukt eller potentiellt skadliga organismer skjuts ut ur sprickor eller öppningar i växthuset eller karantänrummet innan de kan filtreras. Den maximala strömmen för båda fläktarna bör inte överstiga 6 A.
Elvärmaren aktiveras när omgivningstemperaturen sjunker under den inställda temperaturen. Omgivande temperatur mäts via den integrerade PT500 temperatursonden. Det elektriska värmeelementet kan ha en maximal belastning på 3,6 kW eller 16 A.
Via de 3 inbyggda potentiometrarna är det möjligt att ställa in temperaturbörvärdet (mellan 21 - 35 °C) och justera lägsta och högsta motorvarvtal. Minsta motorvarvtal (motorspänning) kan ställas in i intervallet 80 - 160 VAC. Maximal motorvarvtal (motorspänning) kan ställas in i intervallet 180 - 230 VAC.
När den uppmätta temperaturen överskrider önskat temperaturbörvärde, ger hastighetsregulatorn signalen till från- och tilluftsfläktarna att gå med full hastighet tills rumstemperaturen sjunker under börvärdet. Fläktarna återgår sedan till deras tomgångshastighet. Helst ska avgasfläkten alltid vara större och arbeta med högre hastighet än tillufsfläkten för att skapa ett konstant undertryck. Detta förhindrar att lukt eller potentiellt skadliga organismer skjuts ut ur sprickor eller öppningar i växthuset eller karantänrummet innan de kan filtreras. Den maximala strömmen för båda fläktarna bör inte överstiga 6 A.
Elvärmaren aktiveras när omgivningstemperaturen sjunker under den inställda temperaturen. Omgivande temperatur mäts via den integrerade PT500 temperatursonden. Det elektriska värmeelementet kan ha en maximal belastning på 3,6 kW eller 16 A.
Förkopplad och klar att använda!

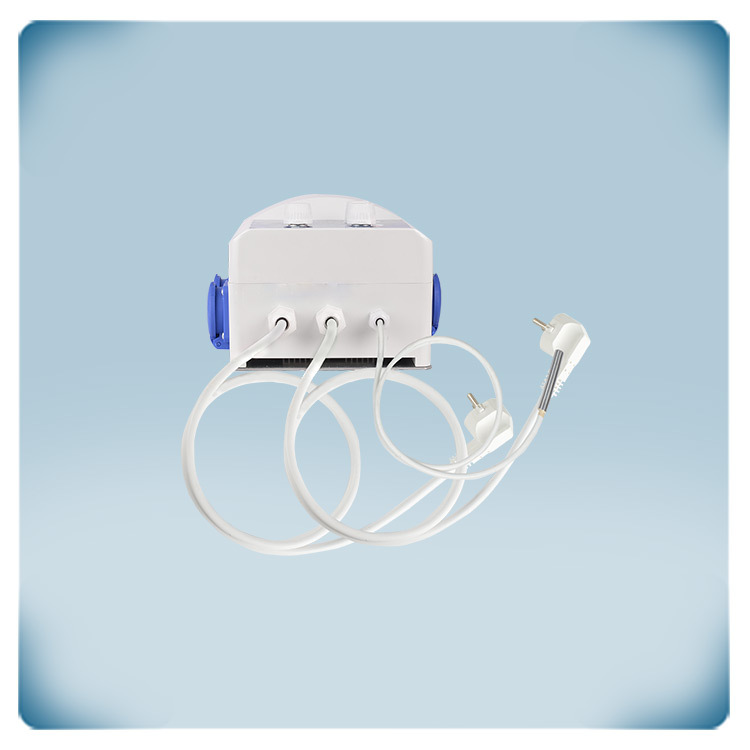

GTEE1-60-DT är 100 % "plug & play". Den kräver ingen konfiguration eller kabeldragning. PT500 temperatursond (4 m) och två strömförsörjningskablar (1,5 m) är förkopplade. Det gäller en matningskabel för fläktarna och en matningskabel för elvärmaren. En tilluftsfläkt, en frånluftsfläkt och en elektrisk värmare kan direkt anslutas på regulatorn via de 3 Schuko -uttagen.
GTEE1-60-DT är 100 % "plug & play". Den kräver ingen konfiguration eller kabeldragning. PT500 temperatursond (4 m) och två strömförsörjningskablar (1,5 m) är förkopplade. Det gäller en matningskabel för fläktarna och en matningskabel för elvärmaren. En tilluftsfläkt, en frånluftsfläkt och en elektrisk värmare kan direkt anslutas på regulatorn via de 3 Schuko -uttagen.
Design och tillämpning
Denna styrenhet är resultatet av många års erfarenhet av luftutvinning i växthus, stall och skjul i kombination med innovativ elektronikteknik. Regulatorn är extremt pålitlig och säker. Kapslingen är tillverkad av högkvalitativ r-ABS VO (UL94) plast. Detta material är flamsläckande och stöttåligt. Den kan väggmonteras och erbjuder ett IP54 -skydd mot inträngande av damm, smuts och vatten.
Denna styrenhet är resultatet av många års erfarenhet av luftutvinning i växthus, stall och skjul i kombination med innovativ elektronikteknik. Regulatorn är extremt pålitlig och säker. Kapslingen är tillverkad av högkvalitativ r-ABS VO (UL94) plast. Detta material är flamsläckande och stöttåligt. Den kan väggmonteras och erbjuder ett IP54 -skydd mot inträngande av damm, smuts och vatten.
