Spartransformator 230 VAC | lmax 7,5 A

Artikelkod ATR-1-75L25
GTIN 14 5401003000106
Intrastat-nummer 85.04.32.00
Kategori 230 VAC spartransformatorer
Nuvarande lager 3 U.
Fabrikens ledtid 4 Vecka(or)

Produktbeskrivning

En autotransformator är en typ av elektrisk transformator som består av en enda lindning och kan användas för att sänka spänningsnivån. Den är konstruerad för att hantera en ingångsspänning på 230 VAC och kan leverera en utström på upp till 7,5 A.

Denna specifika klassificering används ofta i olika tillämpningar, såsom spänningsomvandling, spänningsstabilisering, motorstyrning (i olika industriella processer) eller testning och kalibrering av elektronisk utrustning.

Autotransformatorn justerar effektivt spänningen för att möta behoven hos anslutna enheter.

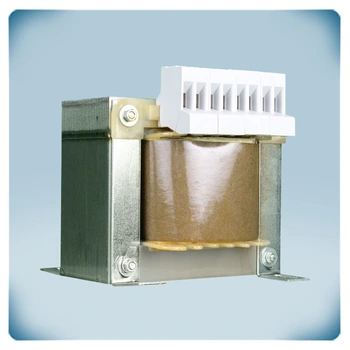

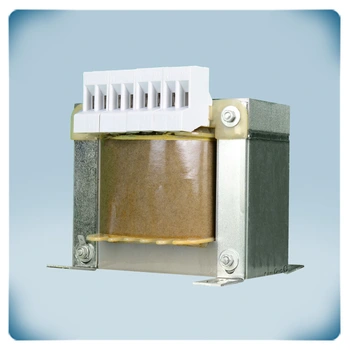

Denna högkvalitativa autotransformator har robusta monteringsfästen som förenklar montering av ställverk. För att minska buller och förhindra korrosion är den inkapslad i harts. Det finns åtta spänningsuttag tillgängliga på denna enkellindningstransformator: 0-80-100-120-150-170-190-230 VAC. Autotransformatorn kan anslutas via en fjäderklämma.

Dess kompakta design och lätta vikt jämfört med dubbellindningstransformatorer gör den idealisk för tillämpningar med begränsat utrymme. Dessutom har den färre lindningar, vilket ökar dess spänningsomvandlingseffektivitet.

Ytterligare specifikationer och beskrivning

Hur fungerar det?Autotransformator
En autotransformator har en enda lindning som fungerar både som primär och sekundär. Denna lindning är elektriskt och magnetiskt gemensam och är försedd med olika uttag för anslutningar. Autotransformatorer används när elektriska system har olika spänningsnivåer och består därför av en ingångs- och en utgångskrets. Spänningskällan och lasten kopplas till två av lindningens uttag, där ett uttag i änden fungerar som gemensam anslutning för både källan och lastkretsarna.
Principen för en autotransformator är densamma som för andra transformatorer: primärströmmen inducerar en varierande ström i lindningen i enlighet med förhållandet mellan lindningens varv. Eftersom sekundärspänningen tas ut via uttag längs lindningen kan olika spänningsnivåer erhållas i steg och procentandelar.
Om man till exempel applicerar 230 V som primärspänning över lindningens ändterminaler, tas sekundärspänningen från två uttag, varav det ena är gemensamt med primärsidan. Detta gör autotransformatorn särskilt användbar, och den är den vanligaste metoden för att sänka matningsspänningen till fläktmotorer. Tekniken är tillförlitlig och minskar både motorbrum, surr och elektromagnetiska störningar som annars kan påverka känslig elektronisk utrustning.

Vilka är de typiska tillämpningarna?
Senteras autotransformatorer är inbyggda i företagets transformatorbaserade fläkthastighetsregulatorer, där de används för att stegvis reglera AC-fläktar genom att sänka spänningen. De kan även användas i andra sammanhang där en spänningsreducering är nödvändig.
En autotransformator kan dessutom fungera som en säkerhetslösning för att skydda både användare och utrustning. Spänning som är för hög kan orsaka skador, funktionsfel, bränder eller elektriska stötar, medan för låg spänning kan leda till försämrad prestanda. Genom att konfigurera spänningsfördelningen ser transformatorn till att rätt nivå levereras till den anslutna enheten.
Ett exempel är ATR-1-serien, som är utformad för luftflödeskontroll i enfasiga fläktmotorer. Serien har en öppen konstruktion som är anpassad för installation i industriella ventilations- och värmesystem. Den erbjuder åtta olika utgångsspänningar och en robust sekundärsida, är avsedd för montering i ställverk och har stabila monteringsfästen. Den maximala lindningstemperaturen är 155 °C och den högsta tillåtna omgivningstemperaturen vid drift är 35 °C. När man väljer transformator är det viktigt att känna till den maximala strömförbrukningen, eftersom den angivna strömstyrkan kan tas från varje uttag.

Vad gör Senteras autotransformatorer högkvalitativa?
Sentera har en egen produktionslinje för autotransformatorer och använder endast råvaror av högsta kvalitet i nära samarbete med pålitliga leverantörer. För att minska det typiska brummande ljudet som transformatorer annars kan ge upphov till, impregneras varje enhet med lack. Detta resulterar i autotransformatorer med en kvalitet som är svår att överträffa.

Varför är installationen enkel?
Autotransformatorerna är konstruerade för att kunna installeras direkt i ett elskåp och anslutas med fjäderklämmor. Dessa ger en stabil och pålitlig förbindelse och ser till att ledningarna hålls ordentligt på plats. För att undvika oavsiktlig kontakt med spänningsförande delar är klämmorna dessutom fingersäkra. De är kompatibla med flera olika kabelstorlekar och -typer och konstruerade för att tåla de miljöpåfrestningar som är vanliga i VVS-system, såsom temperaturförändringar och vibrationer. Tack vare den kompakta designen får transformatorn ett IP20-skydd mot damm, vilket bidrar till extra säkerhet genom att kapsla in de spänningsförande komponenterna.


Kommentarer, omdömen och betyg

15-08-2025
Good and decent transformer. Relatively high zero-load (core) losses of about 11W (not in spec sheet), but still only causing about 35 degC temp rise. When I ordered the transformer, it was advertised with a screw contact terminal block. It was however delivered with a spring clamp terminal block, and upon my reclamation the description was updated (but not yet the photos) One star less, because I find the spring clamp terminals difficult to use.
01-02-2024
Tyliai, gerai veikiantis transformatorius. Kas įdomu, kad šie transformatoriai kad ir tokio pat amperažo jie sunkesni už kitų gamintojų, daugiau metalo patikimesnis darbas, žemesnė darbinė temperatūra.
24-11-2023
Very good and quiet transformer. We have been using this type of transformer for years and we are happy with them. I recommend.
