CE Komformität Erklärung
230 VAC Spartransformator | 7,5 A
Produktbeschreibung
Ein Autotransformator ist eine Art elektrischer Transformator, der aus einer einzigen Wicklung besteht und zur Spannungsreduzierung verwendet werden kann. Er ist für eine Eingangsspannung von 230 VAC ausgelegt und kann einen Ausgangsstrom von bis zu 7,5 A liefern.
Diese spezifische Ausführung wird häufig in verschiedenen Anwendungen eingesetzt, z. B. zur Spannungsumwandlung, Spannungsstabilisierung, Motorsteuerung (in verschiedenen industriellen Prozessen) oder bei der Prüfung und Kalibrierung elektronischer Geräte.
Der Autotransformator passt die Spannung effizient an die Anforderungen der angeschlossenen Geräte an.

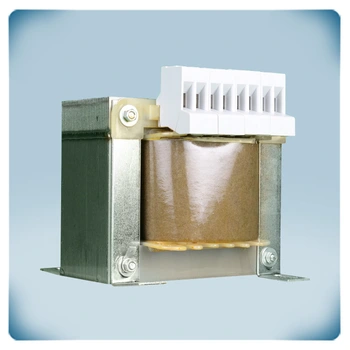

Dieser hochwertige Autotransformator verfügt über robuste Montagewinkel, die die Befestigung im Schaltschrank vereinfachen. Zur Geräuschreduzierung und zum Korrosionsschutz ist er in Harz vergossen. Es sind acht Spannungsausgänge an diesem einspuligen Transformator verfügbar: 0–80–100–120–150–170–190–230 VAC. Der Anschluss erfolgt über eine Federklemmenleiste.
Sein kompaktes Design und das geringere Gewicht im Vergleich zu Doppelwicklungstransformatoren machen ihn ideal für Anwendungen mit begrenztem Platzangebot. Darüber hinaus sorgt die reduzierte Anzahl an Wicklungen für eine höhere Transformationseffizienz.
Zusätzliche Spezifikationen und Beschreibung
Wie funktioniert ein Autotransformator?
Autotransformatoren besitzen eine einzige Wicklung, die sowohl als Primär- als auch als Sekundärwicklung dient und magnetisch sowie elektrisch miteinander verbunden ist. Sie verfügen über Abgriffe zur elektrischen Verbindung. Sie werden verwendet, wenn elektrische Systeme unterschiedliche Spannungen benötigen. Ein Autotransformator besteht also aus einer einzigen Wicklung sowie einem Eingangs- und einem Ausgangskreis. Die Spannungsquelle und die Last sind an zwei der Abgriffe angeschlossen. Ein Abgriff am Ende der Wicklung dient als gemeinsame Verbindung für die Quell- und Lastkreise. Autotransformatoren funktionieren wie andere Transformatoren, bei denen der Primärstrom einen variierenden Strom in der Sekundärwicklung induziert – abhängig vom Verhältnis der Windungszahlen. Die Sekundärspannung wird über verschiedene Abgriffe entlang der Wicklung entnommen, sodass unterschiedliche Spannungen in Stufen verfügbar sind. Die 230 V (Primärspannung) werden an beide Endklemmen der Wicklung angelegt. Die Sekundärspannung wird zwischen zwei Klemmen abgegriffen, wobei eine davon mit der Primärseite gemeinsam ist. Der Autotransformator ist die am weitesten verbreitete Methode zur Spannungsreduzierung für Lüftermotoren. Diese Technologie ist sehr zuverlässig, minimiert das typische Brummen sowie elektromagnetische Störungen, die empfindliche elektronische Geräte beeinträchtigen könnten.
Autotransformatoren besitzen eine einzige Wicklung, die sowohl als Primär- als auch als Sekundärwicklung dient und magnetisch sowie elektrisch miteinander verbunden ist. Sie verfügen über Abgriffe zur elektrischen Verbindung. Sie werden verwendet, wenn elektrische Systeme unterschiedliche Spannungen benötigen. Ein Autotransformator besteht also aus einer einzigen Wicklung sowie einem Eingangs- und einem Ausgangskreis. Die Spannungsquelle und die Last sind an zwei der Abgriffe angeschlossen. Ein Abgriff am Ende der Wicklung dient als gemeinsame Verbindung für die Quell- und Lastkreise. Autotransformatoren funktionieren wie andere Transformatoren, bei denen der Primärstrom einen variierenden Strom in der Sekundärwicklung induziert – abhängig vom Verhältnis der Windungszahlen. Die Sekundärspannung wird über verschiedene Abgriffe entlang der Wicklung entnommen, sodass unterschiedliche Spannungen in Stufen verfügbar sind. Die 230 V (Primärspannung) werden an beide Endklemmen der Wicklung angelegt. Die Sekundärspannung wird zwischen zwei Klemmen abgegriffen, wobei eine davon mit der Primärseite gemeinsam ist. Der Autotransformator ist die am weitesten verbreitete Methode zur Spannungsreduzierung für Lüftermotoren. Diese Technologie ist sehr zuverlässig, minimiert das typische Brummen sowie elektromagnetische Störungen, die empfindliche elektronische Geräte beeinträchtigen könnten.
Was sind die typische Anwendungen?
Sentera-Autotransformatoren sind in spannungsgesteuerten Drehzahlreglern für Lüfter integriert. Sie regeln AC-Lüfter in Stufen durch Reduzierung der Motorspannung. Autotransformatoren können auch in anderen Anwendungen eingesetzt werden, bei denen eine Spannungsreduzierung erforderlich ist. Autotransformatoren können als Sicherheitsvorrichtung verwendet werden, um Nutzer und Geräte zu schützen. Sicherheit ist beim Umgang mit Elektrizität entscheidend, da eine zu hohe oder zu niedrige Spannung Schäden verursachen kann. Überspannung kann Geräte zerstören oder Brände sowie Stromschläge verursachen, während Unterspannung zu einer unzureichenden Leistung führen kann. Transformatoren sorgen für eine geeignete Spannungsanpassung an das angeschlossene Gerät. Die ATR-1-Serie von Autotransformatoren dient der Luftstromregelung bei einphasigen, spannungsgesteuerten Lüftermotoren. Es handelt sich um eine offene Bauform für den Einbau in industrielle Lüftungs- oder Heizsysteme. Diese Serie bietet acht Ausgangsspannungen auf der Sekundärseite, ist für Schaltschrankmontage vorgesehen und verfügt über stabile Montagewinkel. Die maximal zulässige Temperatur beträgt 155 °C, die maximale Umgebungstemperatur 35 °C. Bei der Auswahl eines Transformators ist es wichtig, den maximalen Strombedarf zu kennen. Der angegebene Strom kann aus jedem Spannungsabgriff entnommen werden.
Sentera-Autotransformatoren sind in spannungsgesteuerten Drehzahlreglern für Lüfter integriert. Sie regeln AC-Lüfter in Stufen durch Reduzierung der Motorspannung. Autotransformatoren können auch in anderen Anwendungen eingesetzt werden, bei denen eine Spannungsreduzierung erforderlich ist. Autotransformatoren können als Sicherheitsvorrichtung verwendet werden, um Nutzer und Geräte zu schützen. Sicherheit ist beim Umgang mit Elektrizität entscheidend, da eine zu hohe oder zu niedrige Spannung Schäden verursachen kann. Überspannung kann Geräte zerstören oder Brände sowie Stromschläge verursachen, während Unterspannung zu einer unzureichenden Leistung führen kann. Transformatoren sorgen für eine geeignete Spannungsanpassung an das angeschlossene Gerät. Die ATR-1-Serie von Autotransformatoren dient der Luftstromregelung bei einphasigen, spannungsgesteuerten Lüftermotoren. Es handelt sich um eine offene Bauform für den Einbau in industrielle Lüftungs- oder Heizsysteme. Diese Serie bietet acht Ausgangsspannungen auf der Sekundärseite, ist für Schaltschrankmontage vorgesehen und verfügt über stabile Montagewinkel. Die maximal zulässige Temperatur beträgt 155 °C, die maximale Umgebungstemperatur 35 °C. Bei der Auswahl eines Transformators ist es wichtig, den maximalen Strombedarf zu kennen. Der angegebene Strom kann aus jedem Spannungsabgriff entnommen werden.
Was macht Sentera-Autotransformatoren so hochwertig?
Sentera verfügt über eine eigene Produktionslinie für Autotransformatoren. Es werden ausschließlich hochwertige Rohmaterialien verwendet und mit zuverlässigen Lieferanten zusammengearbeitet. Um das typische Brummen zu minimieren, wird eine vollständige Harz-Verguss-Imprägnierung durchgeführt. All dies garantiert Autotransformatoren von unvergleichlicher Qualität.
Sentera verfügt über eine eigene Produktionslinie für Autotransformatoren. Es werden ausschließlich hochwertige Rohmaterialien verwendet und mit zuverlässigen Lieferanten zusammengearbeitet. Um das typische Brummen zu minimieren, wird eine vollständige Harz-Verguss-Imprägnierung durchgeführt. All dies garantiert Autotransformatoren von unvergleichlicher Qualität.
Warum ist die Installation einfach?
Dieser Autotransformator kann in einem Schaltschrank installiert werden. Der Anschluss erfolgt über eine Federklemmenleiste. Die Federklemmen bieten eine sichere und zuverlässige Verbindung und halten die Leiter fest. Sie sind berührungssicher und verhindern den unbeabsichtigten Kontakt mit spannungsführenden Teilen. Zudem sind sie mit verschiedenen Drahtgrößen und -typen kompatibel und widerstandsfähig gegen typische Umwelteinflüsse in HLK-Systemen wie Temperaturschwankungen und Vibrationen. Das kompakte Design bietet eine Schutzart von IP20 gegen das Eindringen von Staub und erhöht so die Sicherheit durch Abdeckung der spannungsführenden Komponenten.
Dieser Autotransformator kann in einem Schaltschrank installiert werden. Der Anschluss erfolgt über eine Federklemmenleiste. Die Federklemmen bieten eine sichere und zuverlässige Verbindung und halten die Leiter fest. Sie sind berührungssicher und verhindern den unbeabsichtigten Kontakt mit spannungsführenden Teilen. Zudem sind sie mit verschiedenen Drahtgrößen und -typen kompatibel und widerstandsfähig gegen typische Umwelteinflüsse in HLK-Systemen wie Temperaturschwankungen und Vibrationen. Das kompakte Design bietet eine Schutzart von IP20 gegen das Eindringen von Staub und erhöht so die Sicherheit durch Abdeckung der spannungsführenden Komponenten.
