Declaración conformidad CE

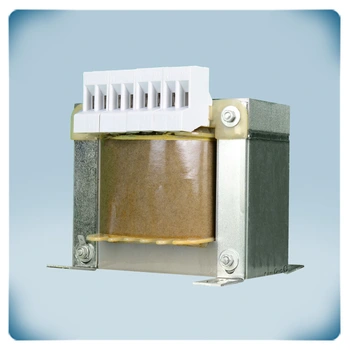

Autotransformador 230 VAC - 7,5 A
Descripción de producto
Un autotransformador es un tipo de transformador eléctrico que consta de un solo devanado y puede utilizarse para reducir el nivel de voltaje. Está diseñado para manejar un voltaje de entrada de 230 VCA y puede entregar una corriente de salida de hasta 7,5 A.
Esta clasificación específica se utiliza comúnmente en diversas aplicaciones, como la conversión de voltaje, estabilización de voltaje, control de motores (en varios procesos industriales) o en pruebas y calibración de equipos electrónicos.
El autotransformador ajusta eficientemente el voltaje para satisfacer las necesidades de los dispositivos conectados.
Este autotransformador de alta calidad cuenta con soportes de montaje robustos que facilitan su instalación en tableros eléctricos. Para reducir el ruido y prevenir la corrosión, está encapsulado en resina. Dispone de ocho tomas de voltaje en este transformador de un solo devanado: 0–80–100–120–150–170–190–230 VCA. La conexión se realiza mediante un bloque de terminales con resorte.
Su diseño compacto y peso reducido en comparación con los transformadores de doble devanado lo hacen ideal para aplicaciones con espacio limitado. Además, al tener menos devanados, ofrece una mayor eficiencia en la transformación de voltaje.
Especificaciones y descripción adicionales
¿Cómo funciona un autotransformador?
Los autotransformadores tienen un solo devanado que actúa como primario y secundario, conectado tanto magnética como eléctricamente, con tomas para conexiones eléctricas. Se utilizan cuando los sistemas eléctricos requieren diferentes niveles de voltaje. Por lo tanto, consisten en un solo devanado, un circuito de entrada y uno de salida. La fuente de voltaje y la carga se conectan a dos de las tomas. Una toma ubicada en el extremo del devanado actúa como punto común entre la fuente y la carga. Los autotransformadores funcionan como cualquier otro transformador, donde la corriente primaria induce una corriente variable en el devanado secundario según la relación de espiras. El devanado secundario tiene diferentes tomas para permitir una salida de voltaje variable en diferentes niveles. Los 230 V (voltaje primario) se aplican a ambos extremos del devanado. El voltaje secundario se toma entre dos terminales, uno de los cuales es común con el primario. El autotransformador es el método más común para reducir el voltaje suministrado a un motor de ventilador. Esta tecnología es muy fiable y reduce el zumbido del motor y las emisiones electromagnéticas que podrían afectar a equipos electrónicos sensibles.
Los autotransformadores tienen un solo devanado que actúa como primario y secundario, conectado tanto magnética como eléctricamente, con tomas para conexiones eléctricas. Se utilizan cuando los sistemas eléctricos requieren diferentes niveles de voltaje. Por lo tanto, consisten en un solo devanado, un circuito de entrada y uno de salida. La fuente de voltaje y la carga se conectan a dos de las tomas. Una toma ubicada en el extremo del devanado actúa como punto común entre la fuente y la carga. Los autotransformadores funcionan como cualquier otro transformador, donde la corriente primaria induce una corriente variable en el devanado secundario según la relación de espiras. El devanado secundario tiene diferentes tomas para permitir una salida de voltaje variable en diferentes niveles. Los 230 V (voltaje primario) se aplican a ambos extremos del devanado. El voltaje secundario se toma entre dos terminales, uno de los cuales es común con el primario. El autotransformador es el método más común para reducir el voltaje suministrado a un motor de ventilador. Esta tecnología es muy fiable y reduce el zumbido del motor y las emisiones electromagnéticas que podrían afectar a equipos electrónicos sensibles.
¿Cuáles son las aplicaciones típicas?
Los autotransformadores de Sentera están integrados en los controladores de velocidad de ventilador basados en transformador de la marca. Controlan ventiladores de corriente alterna en pasos mediante la reducción del voltaje del motor. También se pueden utilizar en otras aplicaciones que requieren una reducción de voltaje. Los autotransformadores pueden actuar como dispositivos de seguridad para proteger tanto a usuarios como a equipos. La seguridad es esencial cuando se trabaja con electricidad, ya que un voltaje demasiado alto o bajo puede generar problemas graves. Un voltaje excesivo puede dañar o destruir un dispositivo e incluso provocar incendios o descargas eléctricas. Un voltaje insuficiente puede hacer que el equipo funcione de forma deficiente. Los transformadores ajustan el voltaje para que sea el adecuado para el dispositivo conectado. La serie ATR-1 de autotransformadores está diseñada para controlar el flujo de aire en motores monofásicos de ventiladores regulados por voltaje. Son de tipo abierto, pensados para su instalación en sistemas industriales de ventilación o calefacción. Esta serie cuenta con ocho niveles de voltaje en el lado secundario, está destinada al montaje en cuadros eléctricos y dispone de soportes de montaje robustos. La temperatura máxima admisible es de 155 °C y la temperatura ambiente máxima de funcionamiento es de 35 °C. Al elegir un transformador, es importante conocer la intensidad máxima de consumo. La corriente especificada puede extraerse desde cualquiera de las tomas.
Los autotransformadores de Sentera están integrados en los controladores de velocidad de ventilador basados en transformador de la marca. Controlan ventiladores de corriente alterna en pasos mediante la reducción del voltaje del motor. También se pueden utilizar en otras aplicaciones que requieren una reducción de voltaje. Los autotransformadores pueden actuar como dispositivos de seguridad para proteger tanto a usuarios como a equipos. La seguridad es esencial cuando se trabaja con electricidad, ya que un voltaje demasiado alto o bajo puede generar problemas graves. Un voltaje excesivo puede dañar o destruir un dispositivo e incluso provocar incendios o descargas eléctricas. Un voltaje insuficiente puede hacer que el equipo funcione de forma deficiente. Los transformadores ajustan el voltaje para que sea el adecuado para el dispositivo conectado. La serie ATR-1 de autotransformadores está diseñada para controlar el flujo de aire en motores monofásicos de ventiladores regulados por voltaje. Son de tipo abierto, pensados para su instalación en sistemas industriales de ventilación o calefacción. Esta serie cuenta con ocho niveles de voltaje en el lado secundario, está destinada al montaje en cuadros eléctricos y dispone de soportes de montaje robustos. La temperatura máxima admisible es de 155 °C y la temperatura ambiente máxima de funcionamiento es de 35 °C. Al elegir un transformador, es importante conocer la intensidad máxima de consumo. La corriente especificada puede extraerse desde cualquiera de las tomas.
¿Qué hace que los autotransformadores de Sentera sean de alta calidad?
Sentera cuenta con su propia línea de producción de autotransformadores. Solo utilizamos materias primas de alta calidad y trabajamos con proveedores confiables. Para minimizar el típico zumbido de los transformadores, aplicamos una impregnación completa con barniz. Todo esto garantiza autotransformadores de calidad inigualable.
Sentera cuenta con su propia línea de producción de autotransformadores. Solo utilizamos materias primas de alta calidad y trabajamos con proveedores confiables. Para minimizar el típico zumbido de los transformadores, aplicamos una impregnación completa con barniz. Todo esto garantiza autotransformadores de calidad inigualable.
¿Por qué es fácil su instalación?
Este autotransformador puede instalarse en un armario eléctrico. Se conecta mediante un bloque de terminales con resorte. Estos terminales proporcionan una conexión segura y fiable, manteniendo firmemente los cables en su lugar. Son a prueba de contacto accidental con partes activas y compatibles con diferentes tamaños y tipos de cable. Están diseñados para resistir condiciones típicas de sistemas HVAC, como fluctuaciones de temperatura y vibraciones. Su diseño compacto ofrece un grado de protección IP20 contra la entrada de polvo, lo que aporta un nivel adicional de seguridad al cubrir los componentes eléctricos activos.
Este autotransformador puede instalarse en un armario eléctrico. Se conecta mediante un bloque de terminales con resorte. Estos terminales proporcionan una conexión segura y fiable, manteniendo firmemente los cables en su lugar. Son a prueba de contacto accidental con partes activas y compatibles con diferentes tamaños y tipos de cable. Están diseñados para resistir condiciones típicas de sistemas HVAC, como fluctuaciones de temperatura y vibraciones. Su diseño compacto ofrece un grado de protección IP20 contra la entrada de polvo, lo que aporta un nivel adicional de seguridad al cubrir los componentes eléctricos activos.
