Datablad
Potentiometer | Off-läge | Modbus RTU kommunikation
Produktbeskrivning
SPV-8-010-PM är en avancerad potentiometer för ventilationsstyrning med Modbus RTU för integration i ett BMS eller SenteraWeb-molnet.
Den har en universell strömförsörjning (85–264 VAC) och en vridknapp med OFF-läge för manuell styrning.
Alla parametrar, inklusive min/max-inställningar och utgångstyp (0–10 V, 0–20 mA, PWM), kan justeras på distans via Modbus.
Denna funktion gör den mycket lämplig för användning på olika platser runt om i världen utan behov av specifika spänningsomvandlare.
Den är kompatibel med ett brett utbud av ventilationsutrustning, inklusive EC-fläktar och spjällställdon.
Ytterligare specifikationer och beskrivning
Vad styr denna potentiometer?
SPV-serien är potentiometrar som genererar en analog styrsignal (t.ex. 0-10 volt-signal). Denna signal kan justeras manuellt via potentiometerns ratt. Genom att vrida potentiometerns ratt medurs ökas den analoga signalen från låg till hög (standardinställning). Den analoga styrsignalen används vanligtvis för att styra EC-fläktar eller spjällställdon. Den kan också fjärrstyra AC-fläkthastighetsregulatorer (EVS- eller MVS-serien) eller frekvensomriktare (FI-E-serien).
SPV-serien är potentiometrar som genererar en analog styrsignal (t.ex. 0-10 volt-signal). Denna signal kan justeras manuellt via potentiometerns ratt. Genom att vrida potentiometerns ratt medurs ökas den analoga signalen från låg till hög (standardinställning). Den analoga styrsignalen används vanligtvis för att styra EC-fläktar eller spjällställdon. Den kan också fjärrstyra AC-fläkthastighetsregulatorer (EVS- eller MVS-serien) eller frekvensomriktare (FI-E-serien).
Vad är nytt i SPV-potentiometerserien?
SPV-8-010-PM är efterföljaren till den gamla goda MTV-1-010-PM-serien och har nästan samma funktionalitet, men är bättre. Den gamla tekniken med byglar har ersatts av Modbus RTU-kommunikation, kablarna görs med en klämmanslutning och sist men inte minst har designen förbättrats för att passa moderna interiörer. Du kan fortfarande använda SPV som en manuell potentiometer, men för att utnyttja alla dess funktioner rekommenderar vi att du använder Modbus RTU-kommunikation.
SPV-8-010-PM är efterföljaren till den gamla goda MTV-1-010-PM-serien och har nästan samma funktionalitet, men är bättre. Den gamla tekniken med byglar har ersatts av Modbus RTU-kommunikation, kablarna görs med en klämmanslutning och sist men inte minst har designen förbättrats för att passa moderna interiörer. Du kan fortfarande använda SPV som en manuell potentiometer, men för att utnyttja alla dess funktioner rekommenderar vi att du använder Modbus RTU-kommunikation.
Vilka ytterligare funktioner har den?
Detta är inte bara en enkel potentiometer. Det här är en toppmodern digital potentiometer. Den kan fungera fristående eller integreras i ett Modbus-RTU-nätverk. Detta ger möjlighet att ställa in 0-10 Volt-signalen manuellt via potentiometern eller att åsidosätta den manuella styrningen via Modbus RTU-kommunikation. Via Modbus RTU-kommunikation kan potentiometerns utgångsvärde skrivas över. Potentiometerns position, utgångsvärdet och alla andra parametrar kan läsas via Modbus RTU-kommunikation. Den kompletta parameterlistan finns i Modbus-registerkartan på produktsidan.
Hur kan du styra denna potentiometer på distans?
Via en valfri internetgateway kan denna potentiometer anslutas till SenteraWeb - HVAC-portalen online. Detta gör det möjligt att fjärravläsa utgångsvärdet eller till och med skriva över detta utgångsvärde. SenteraWeb har en dag-veckotimer. Detta gör det möjligt att skriva över potentiometerns utgång under vissa tillfällen på dagen eller veckan. Det finns inget behov av att installera appar eller programvara för att använda SenteraWeb. SenteraWeb är tillgängligt via en vanlig webbläsare som Google Chrome eller MS Edge.
Hur kan utgångsområdet justeras?

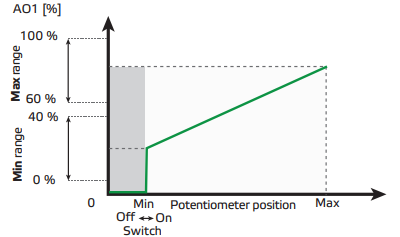

Vissa EC-motorer eller ventildrivningar kan inte hantera styrsignaler som är för små. Ibland är en fläkt överdimensionerad eller för kraftfull. Inga problem, de övre och nedre gränserna för denna potentiometers utgång kan justeras via Modbus RTU. T.ex. är utgångssignalen som standard 0-10 V. Detta kan justeras till 4-9 V eller ett annat anpassat område.
Kan utgången inverteras?
Som standard går denna potentiometers utgång från låg till hög. Det är möjligt att invertera utgången från denna potentiometer så att den går från hög till låg. T.ex. Som standard är utsignalen 0–10 V. Detta kan justeras mot 10–0 V.
Som standard går denna potentiometers utgång från låg till hög. Det är möjligt att invertera utgången från denna potentiometer så att den går från hög till låg. T.ex. Som standard är utsignalen 0–10 V. Detta kan justeras mot 10–0 V.
Vilken strömförsörjning krävs?
Denna potentiometer arbetar direkt med 230 VAC nätspänning. Ingen separat strömförsörjning krävs! Anslut bara potentiometern till elnätet och styr din ventilation.
Denna potentiometer arbetar direkt med 230 VAC nätspänning. Ingen separat strömförsörjning krävs! Anslut bara potentiometern till elnätet och styr din ventilation.
Vilka utgångstyper finns tillgängliga?
Utgångstypen för denna potentiometer kan väljas via Modbus RTU-kommunikation. Det finns 3 möjligheter: 0–10 V, 0–20 mA eller 0–100 % PWM. Det enklaste sättet att ändra utgångstypen är via 3SModbus-programvaran eller via SenteraWeb.
Utgångstypen för denna potentiometer kan väljas via Modbus RTU-kommunikation. Det finns 3 möjligheter: 0–10 V, 0–20 mA eller 0–100 % PWM. Det enklaste sättet att ändra utgångstypen är via 3SModbus-programvaran eller via SenteraWeb.
