EC fanlar için potansiyometre | KAPALI konum | Modbus RTU iletişimi
Ürün açıklaması

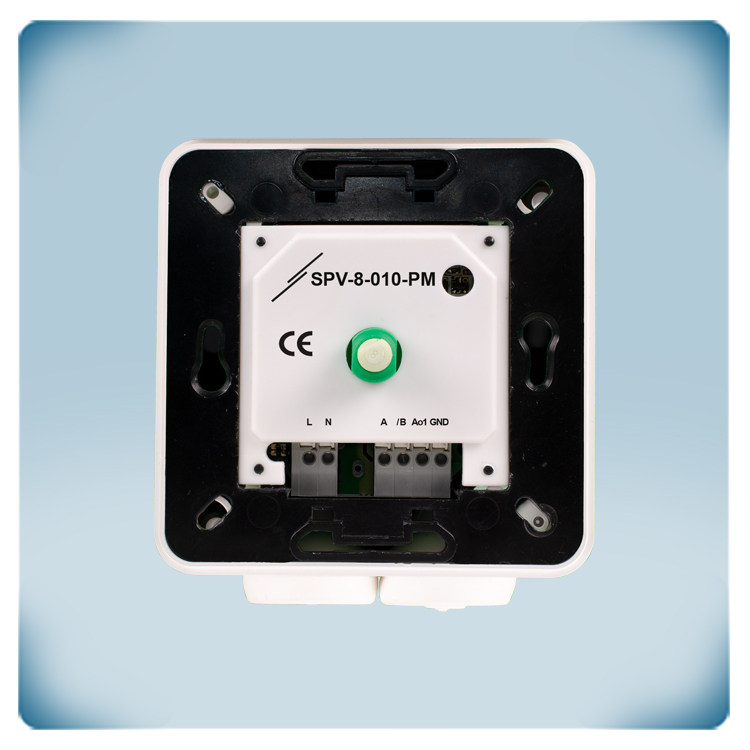

SPV-8-010-PM, havalandırma sistemleri için Modbus RTU iletişimi ile sorunsuz entegrasyon sağlayan bir potansiyometredir. EC fanlar ve damper aktüatörleri gibi çok çeşitli cihazlarla çalışmak üzere tasarlanmıştır.
Temel Özellikler
Evrensel Güç Kaynağı: 85-264 VAC, 50-60 Hz besleme voltajında çalışarak dünya çapında kullanıma uygundur.
Değişken ve Uzaktan Kumanda: Döner düğme, KAPALI (OFF) konumu ile manuel kontrol sağlar. Minimum/maksimum ayarları, ters çalışma modu ve çıkış tipi (0-10 V, 0-20 mA, %0-100 PWM) dahil olmak üzere tüm parametreler Modbus aracılığıyla uzaktan ayarlanabilir.
Uzaktan Bağlantı: Bina Yönetim Sistemi'ne (BMS) entegre edilebilir veya uzaktan yönetim için SenteraWeb bulutu üzerinden erişilebilir.
Belgeler
Ek özellikler ve açıklama
SPV serisi potansiyometreler hangi cihazları kontrol edebilir?
SPV serisi, analog kontrol sinyali üreten potansiyometrelerdir (örneğin 0-10 Volt sinyal). Bu sinyal potansiyometrenin düğmesi ile manuel olarak ayarlanabilir. Potansiyometre düğmesini saat yönünde çevirmek analog sinyali alçaktan yükseğe çıkarır (varsayılan ayar). Analog kontrol sinyali genellikle EC fanlarını veya damper aktüatörlerini kontrol etmek için kullanılır. Ayrıca AC fan hız kontrol cihazlarını (EVS veya MVS serisi) veya frekans invertörlerini (FI-E serisi) uzaktan kontrol edebilir.
SPV serisi, önceki modellere göre hangi yeni özelliklere sahiptir?
SPV-8-010-PM, eski MTV-1-010-PM serisinin yerini aldı ve neredeyse aynı fonksiyonlara sahip ama daha iyidir. Atlayıcıların kullanıldığı eski teknolojinin yerini Modbus RTU iletişimi aldı, kontrol algoritmasını iyileştirildi, kablolama bir geçmeli CAGE CLAMP® bağlantı ile yapılıyor ve görünümü de modern iç tasarımlara uyacak şekilde geliştirildi. SPV'yi yine de elle çalışan bir potansiyometre olarak kullanabilirsiniz ama bütün özelliklerini kullanabilmek için Modbus RTU iletişimini kullanmanızı öneririz.
Cihazın Modbus RTU iletişimi nasıl çalışır?
Bu ürün basit bir potansiyometre değildir, son teknoloji ürünü bir dijital potansiyometredir. Bağımsız çalışabilir veya bir Modbus-RTU ağına entegre edilebilir. 0-10 Volt sinyalini potansiyometre üzerinden manuel olarak ayarlama veya Modbus RTU iletişimi yoluyla manuel kontrolü geçersiz kılma imkanı sunar. Modbus RTU iletişimi ile potansiyometre çıkış değeri devre dışı bırakılabilir. Potansiyometre konumu, çıkış değeri ve diğer tüm parametreler Modbus RTU iletişimi ile okunabilir. Tüm parametre listesi, ürün sayfasındaki Modbus kayıt haritasında mevcuttur.
SenteraWeb bulut ağı ile uzaktan kontrol nasıl sağlanır?
Opsiyonel bir internet ağ geçidi üzerinden bu potansiyometre, çevrimiçi HVAC portalı olan SenteraWeb'e bağlanabilir. Bu, çıkış değerlerini uzaktan okumaya ve hatta çıkış değerilerinin üzerine yeni komutlar girmeyi mümkün kılar. Senteraweb'de bir gün/hafta zamanlayıcısı bulunur. Bu da, potansiyometre çıkışının günün veya haftanın belirli zamanlarında devre dışı bırakılmasını mümkün kılar. Senteraweb'i kullanmak için uygulama veya yazılım yüklemenize gerek yoktur. Google Chrome veya MS Edge gibi standart bir web tarayıcısı üzerinden SenteraWeb'e rahatlıkla erişilebilir.

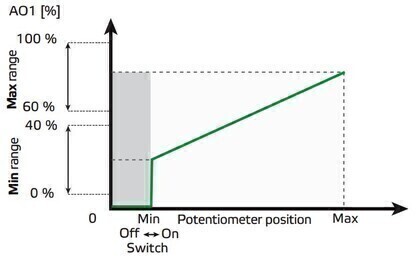

Kontrol sinyalinin minimum ve maksimum seviyeleri nasıl ayarlanır?
Bazı EC motorları veya valf sürücüleri çok küçük kontrol sinyallerini kullanamaz. Bazen bir fan olması gerekenden daha büyüktür veya daha güçlüdür. Endişelenmenize hiç gerek yok, bu potansiyometre çıkışının üst ve alt sınırları Modbus RTU üzerinden ayarlanabilir. Örneğin, çıkış sinyali varsayılan olarak 0-10 V'dur. Bu, 4-9 V veya başka bir özelleştirilmiş aralığa ayarlanabilir.
Çıkış sinyali nasıl tersine çevrilir?
Varsayılan olarak, bu potansiyometre çıkışı düşükten yükseğe gider. Bu potansiyometrenin çıkışını yüksekten düşüğe gidecek şekilde tersine çevirmek mümkündür. Örneğin, varsayılan olarak çıkış sinyali 0-10 V'dir. Bu da, 10-0 V'a doğru ayarlanabilir.
Cihaz hangi güç kaynağı ile çalışır?
Bu potansiyometre doğrudan 230 VAC şebeke voltajında çalışır. Ayrı bir güç kaynağı gerekmez! Potansiyometreyi doğrudan şebekeye bağlayın ve havalandırmanızı kontrol edin.
Cihazın farklı çıkış türleri nelerdir ve nasıl seçilir?
Bu potansiyometrenin çıkış tipi Modbus RTU iletişimi ile seçilebilir. 3 seçenek bulunur: 0-10 V, 0-20 mA veya % 0-100 PWM. Çıkış türünü değiştirmenin en kolay yolu 3SModbus yazılımı veya SenteraWeb'dir.
