Potenciometras EC ventiliatoriui | Modbus RTU
Produkto aprašymas
Potenciometras SPV-8-010-PM tinkamas rankiniu būdu valdant EC ventiliatorius, AC ventiliatorių greičio reguliatorius ar sklendžių pavaras.
Šiems potenciometrams reikalingas 85–264 VAC maitinimo įtampa ir potenciometras išduos tolygų išėjimo signalą, kurį galima reguliuoti rankenėlės pagalba su padėtimi išjungta. Per Modbus RTU galima pasirinkti šiuos išėjimus: 0-10 VDC / 0-20 mA / 0–100% PWM. Esant išjungtai padėčiai, išėjimas yra 0 VDC / 0 mA / 0% PWM. Išėjimo diapazoną galima reguliuoti naudojant Modbus RTU. Mažiausias diapazonas gali būti reguliuojamas nuo 0 iki 40%), o didžiausias - nuo 60 iki 100%.

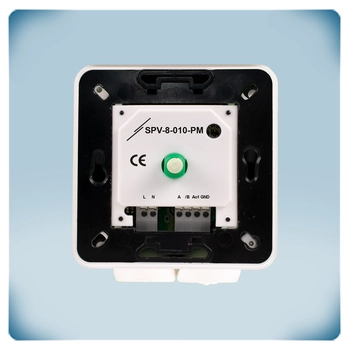

Purslų nepraleidžiantis korpusas tinkamas potinkiniam montavimui ir teisingai sumontuotas atitiks IP44 saugumo klasę arba virštinkiniam montavimui ir tada atitiks IP54 saugumo klasę.
Papildomos specifikacijos ir aprašymas
Kokias papildomas funkcijas jis turi?
Tai nėra paprastas potenciometras – tai modernus skaitmeninis potenciometras. Jis gali veikti savarankiškai arba būti integruotas į Modbus-RTU tinklą. Tai leidžia nustatyti 0–10 V signalą rankiniu būdu potenciometru arba perrašyti rankinį valdymą per Modbus RTU komunikaciją. Per Modbus RTU galima pakeisti potenciometro išėjimo reikšmę. Potenciometro padėtį, išėjimo signalą ir kitus parametrus galima nuskaityti per Modbus RTU. Visas parametrų sąrašas pateiktas Modbus registrų žemėlapyje produkto puslapyje.
Tai nėra paprastas potenciometras – tai modernus skaitmeninis potenciometras. Jis gali veikti savarankiškai arba būti integruotas į Modbus-RTU tinklą. Tai leidžia nustatyti 0–10 V signalą rankiniu būdu potenciometru arba perrašyti rankinį valdymą per Modbus RTU komunikaciją. Per Modbus RTU galima pakeisti potenciometro išėjimo reikšmę. Potenciometro padėtį, išėjimo signalą ir kitus parametrus galima nuskaityti per Modbus RTU. Visas parametrų sąrašas pateiktas Modbus registrų žemėlapyje produkto puslapyje.
Ką valdo šis potenciometras?
SPV serijos potenciometrai generuoja analoginį valdymo signalą (pvz., 0–10 V). Šį signalą galima reguliuoti rankiniu būdu potenciometro rankenėle. Sukant rankenėlę pagal laikrodžio rodyklę, analoginis signalas didėja nuo mažos iki didelės reikšmės (numatytasis nustatymas). Analoginis valdymo signalas paprastai naudojamas EC ventiliatoriams arba sklendžių pavaroms valdyti. Jis taip pat gali nuotoliniu būdu valdyti AC ventiliatorių greičio reguliatorius (EVS arba MVS serijos) arba dažnio keitiklius (FI-E serijos).
SPV serijos potenciometrai generuoja analoginį valdymo signalą (pvz., 0–10 V). Šį signalą galima reguliuoti rankiniu būdu potenciometro rankenėle. Sukant rankenėlę pagal laikrodžio rodyklę, analoginis signalas didėja nuo mažos iki didelės reikšmės (numatytasis nustatymas). Analoginis valdymo signalas paprastai naudojamas EC ventiliatoriams arba sklendžių pavaroms valdyti. Jis taip pat gali nuotoliniu būdu valdyti AC ventiliatorių greičio reguliatorius (EVS arba MVS serijos) arba dažnio keitiklius (FI-E serijos).
Kaip šį potenciometrą galima valdyti nuotoliniu būdu?
Naudojant papildomą interneto šliuzą (gateway), šį potenciometrą galima prijungti prie SenteraWeb – internetinio HVAC portalo. Tai leidžia nuotoliniu būdu nuskaityti išėjimo signalą arba net jį perrašyti. SenteraWeb turi dienos ir savaitės laikmatį, todėl galima nustatyti, kad tam tikru dienos ar savaitės metu potenciometro išėjimo reikšmė būtų automatiškai pakeista. Norint naudotis SenteraWeb, nereikia diegti programėlių ar programinės įrangos – sistema pasiekiama per standartinę interneto naršyklę, pvz., Google Chrome ar Microsoft Edge.
Naudojant papildomą interneto šliuzą (gateway), šį potenciometrą galima prijungti prie SenteraWeb – internetinio HVAC portalo. Tai leidžia nuotoliniu būdu nuskaityti išėjimo signalą arba net jį perrašyti. SenteraWeb turi dienos ir savaitės laikmatį, todėl galima nustatyti, kad tam tikru dienos ar savaitės metu potenciometro išėjimo reikšmė būtų automatiškai pakeista. Norint naudotis SenteraWeb, nereikia diegti programėlių ar programinės įrangos – sistema pasiekiama per standartinę interneto naršyklę, pvz., Google Chrome ar Microsoft Edge.
Kaip galima reguliuoti išėjimo diapazoną?
Kai kurie EC varikliai arba vožtuvų pavaros negali tinkamai veikti su per mažais valdymo signalais. Kartais ventiliatorius būna per didelės galios. Šio potenciometro išėjimo viršutinę ir apatinę ribas galima reguliuoti per Modbus RTU. Pavyzdžiui, pagal nutylėjimą išėjimo signalas yra 0–10 V, tačiau jį galima pakeisti į 4–9 V arba kitą individualų diapazoną.Kaip galima reguliuoti išėjimo diapazoną?
Kai kurie EC varikliai arba vožtuvų pavaros negali tinkamai veikti su per mažais valdymo signalais. Kartais ventiliatorius būna per didelės galios. Šio potenciometro išėjimo viršutinę ir apatinę ribas galima reguliuoti per Modbus RTU. Pavyzdžiui, pagal nutylėjimą išėjimo signalas yra 0–10 V, tačiau jį galima pakeisti į 4–9 V arba kitą individualų diapazoną.Kaip galima reguliuoti išėjimo diapazoną?
Ar galima apversti išėjimo signalą?
Pagal nutylėjimą potenciometro išėjimas didėja nuo mažos iki didelės reikšmės. Tačiau jį galima apversti, kad signalas mažėtų nuo didelės iki mažos reikšmės. Pavyzdžiui, vietoj 0–10 V galima nustatyti 10–0 V.
Pagal nutylėjimą potenciometro išėjimas didėja nuo mažos iki didelės reikšmės. Tačiau jį galima apversti, kad signalas mažėtų nuo didelės iki mažos reikšmės. Pavyzdžiui, vietoj 0–10 V galima nustatyti 10–0 V.
Koks maitinimas reikalingas potenciometrui?
Šis potenciometras veikia tiesiogiai nuo 230 VAC tinklo įtampos. Jokio papildomo maitinimo šaltinio nereikia. Tiesiog prijunkite potenciometrą prie elektros tinklo ir valdykite savo ventiliacijos sistemą.
Šis potenciometras veikia tiesiogiai nuo 230 VAC tinklo įtampos. Jokio papildomo maitinimo šaltinio nereikia. Tiesiog prijunkite potenciometrą prie elektros tinklo ir valdykite savo ventiliacijos sistemą.
