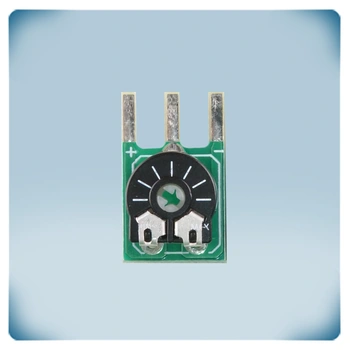

.webp "Vaizdas iš priekio")

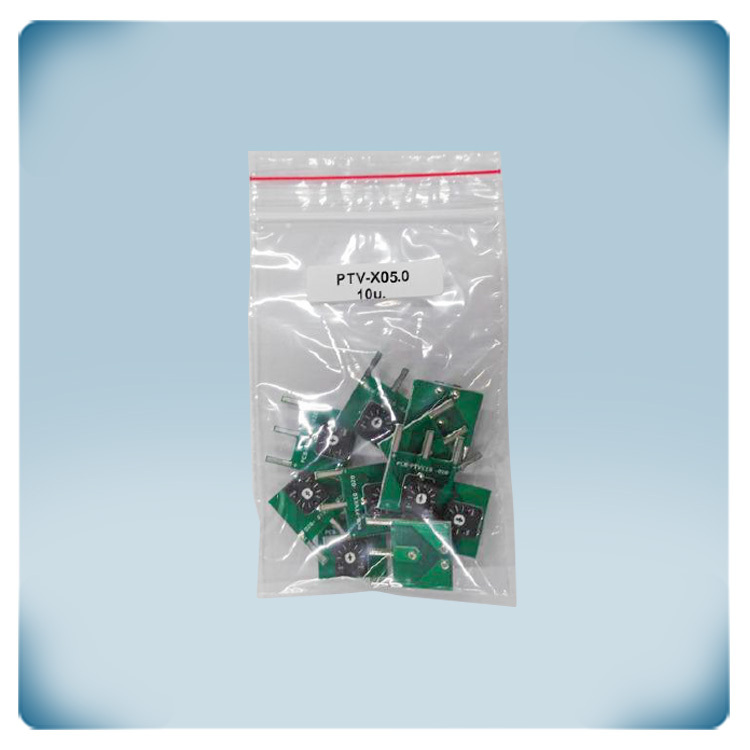

.webp "Potenciometrų pakuotė")
CE deklaracija
Plokštė su potenciometru 10 Kohm | 5 mm žingsniu
Produkto aprašymas
Plokštė su potenciometru 10 Kohm yra skirta rankiniam EC ventiliatorių, kintamos srovės ventiliatoriaus greičio reguliatorių ir pavarų valdymui.
Potenciometrui reikalinga įėjimo įtampa 0–30 VDC, maitinimo įtampos diapazone trimeriu valdomas išėjimo signalas. Išėjimo signalo diapazonas yra nuo 0 VDC iki maitinimo įtampos maksimumo. Yra dvi gaminio versijos: PTV-X05.5, skirta montuoti į 5 mm žingsnio gnybtus, ir PTV-X10.0, skirta montuoti į 10 mm žingsnio gnybtus.
Papildomos specifikacijos ir aprašymas
Kaip tai veikia?

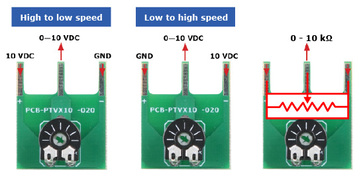

Trimerio išėjimo vertę galima nustatyti 0–10 kΩ diapazone.
Trimerio išėjimo vertę galima nustatyti 0–10 kΩ diapazone.
Jei prie abiejų išorinių kontaktų prijungiama 10 VDC įtampa, vidurinis kontaktas grąžina 0–10 V signalą. Sukant trimerį atsuktuvu, signalą galima nustatyti 0–10 V diapazone (arba 0–100 % nuo tiekiamos įtampos).
Kokia įėjimo įtampa?
Trimerio varža yra 0–10 kΩ. Jis gali veikti su įėjimo įtampa nuo 0 iki 30 VDC. Didesnė nei 30 VDC įtampa sukels per didelę elektros srovę ir gali pažeisti potenciometrą.
Trimerio varža yra 0–10 kΩ. Jis gali veikti su įėjimo įtampa nuo 0 iki 30 VDC. Didesnė nei 30 VDC įtampa sukels per didelę elektros srovę ir gali pažeisti potenciometrą.
Kokiems gnybtų blokams tinka šie trimeriai?
Šis trimeris gali būti montuojamas į gnybtų bloką, kurio žingsnis yra 5 mm. Šios PCB kontaktų žingsnis taip pat yra 5 mm. Ši PCB tinka „Sentera“ ventiliatorių greičio reguliatorių ir dažnio keitiklių gnybtų blokams su 5 mm žingsniu.
Šis trimeris gali būti montuojamas į gnybtų bloką, kurio žingsnis yra 5 mm. Šios PCB kontaktų žingsnis taip pat yra 5 mm. Ši PCB tinka „Sentera“ ventiliatorių greičio reguliatorių ir dažnio keitiklių gnybtų blokams su 5 mm žingsniu.
Tipinis pritaikymas – įstatyti PTV potenciometrą į ventiliatoriaus greičio reguliatoriaus gnybtų bloką. Kai tik įjungimo signalas tampa aktyvus, variklis pradeda greitėti iki nustatyto greičio.
