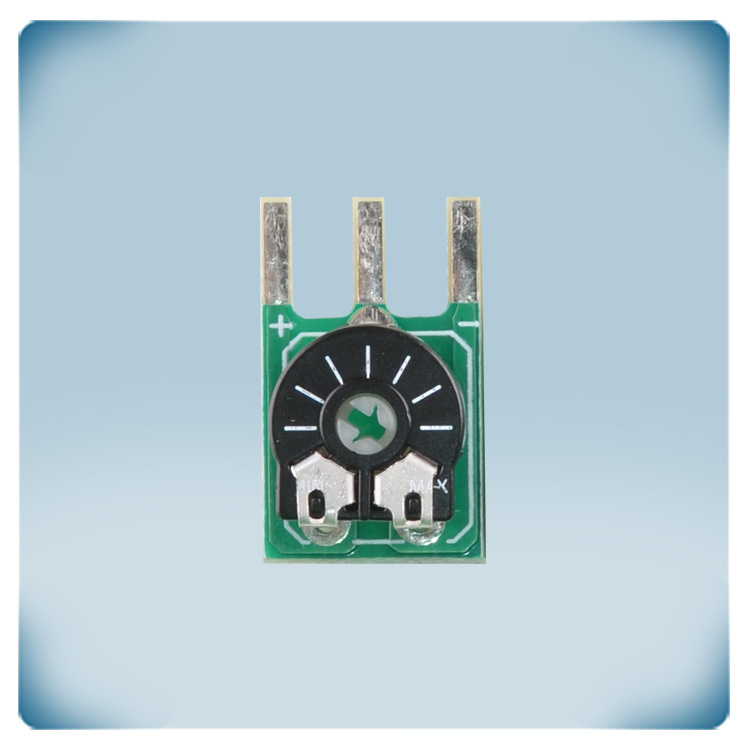

Плата з тримером-потенціометром 10 кОм, крок 5 мм
Опис продукту
Плата потенціометра для управління ЄС вентилятором, регуляторами швидкості обертання АС вентиляторів або перетворювачами частоти. Цей потенціометр має опір від 0 до 10 кОм. Живлення від 0 до 30 VDC.

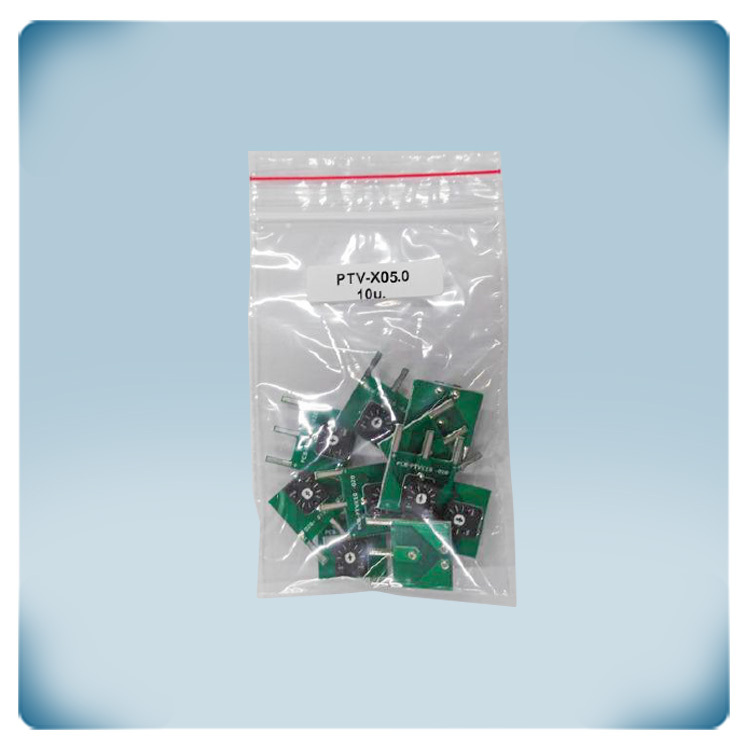

Плавний вихідний сигнал може бути встановлений за допомогою триммера. Діапазон вихідного сигналу від 0 VDC до напруги, що подається. Існує дві версії продукту: PTV-X05.5 для монтажу в клемні колодки з кроком 5 мм і PTV-X10.0 для монтажу в клемні колодки з кроком 10 мм.
Документи
Додаткові характеристики та опис
Як це працює?
Популярний і дуже бюджетний потенціометр призначений для застосування всередині приміщень, використовується для ручного керування швидкістю двигуна вентилятора в системах ОВіК.

Популярний і дуже бюджетний потенціометр призначений для застосування всередині приміщень, використовується для ручного керування швидкістю двигуна вентилятора в системах ОВіК.
Вихідне значення тримера можна встановити в діапазоні 0 - 10 KΩ.
Якщо до обох зовнішніх виводів підключити напругу 10 VDC, середній вивід повертатиме сигнал 0-10 В. Обертаючи тример за допомогою викрутки, сигнал можна встановити в діапазоні 0-10 В (або 0-100 % від напруги живлення).
Яка напруга живленя необхідна?
Тример має значення опору 0 - 10 кОм. Він може працювати з вхідною напругою в діапазоні від 0 до 30 VDC.
Якщо до обох зовнішніх виводів підключити напругу 10 VDC, середній вивід повертатиме сигнал 0-10 В. Обертаючи тример за допомогою викрутки, сигнал можна встановити в діапазоні 0-10 В (або 0-100 % від напруги живлення).
Яка напруга живленя необхідна?
Тример має значення опору 0 - 10 кОм. Він може працювати з вхідною напругою в діапазоні від 0 до 30 VDC.

Напруга вище 30 VDC генерує занадто високий електричний струм, що може призвести до пошкодження потенціометра.
Який клемний блок застосовується?
Цей тример можна встановити в клемну колодку з кроком 5 мм. Крок контактів цієї друкованої плати становить 5 мм. Друкована плата підходить до клемної колодки контролерів швидкості обертання вентиляторів і перетворювачів частоти Sentera з кроком 5 мм.
Типове застосування - вставити потенціометр PTV в клемну колодку контролера швидкості вентилятора. Як тільки вихідний сигнал збільшує напругу, двигун прискорюється до заданої швидкості. Приклад правильно встановленого потенціометра показано на малюнку зліва.
Цей тример можна встановити в клемну колодку з кроком 5 мм. Крок контактів цієї друкованої плати становить 5 мм. Друкована плата підходить до клемної колодки контролерів швидкості обертання вентиляторів і перетворювачів частоти Sentera з кроком 5 мм.
Типове застосування - вставити потенціометр PTV в клемну колодку контролера швидкості вентилятора. Як тільки вихідний сигнал збільшує напругу, двигун прискорюється до заданої швидкості. Приклад правильно встановленого потенціометра показано на малюнку зліва.
