Datablad
HVAC-regulator för bostäder | vit kapsling
Produktbeskrivning

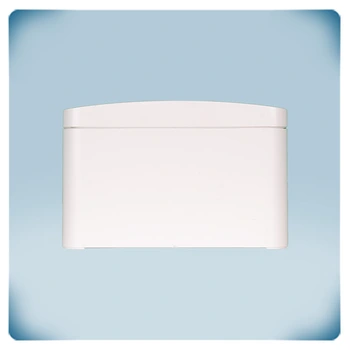

RDCV EC-fläkthastighetsregulatorn är vår sofistikerade digitala potentiometer och HVAC-regulator, designad för precision i ventilationsstyrning. Denna regulator är kapslad i ett elegant vitt hölje med modern stil och erbjuder mångsidig funktionalitet för att möta dina ventilationsbehov. Kapslingen tillåter både ytmontering och infälld montering, vilket säkerställer kompatibilitet med olika ventilationsinställningar.
I manuellt läge kan du enkelt finjustera ditt system med hjälp av det intuitiva 3-knappsgränssnittet. Den analoga utgången kan styra EC-fläktar, AC-fläkthastighetsregulatorer, frekvensomriktare eller spjällställdon. Välj mellan en kontinuerligt variabel utgång eller segmentera den i 2–10 lika stora steg, med justerbara minimi- och maximivärden för att skräddarsy prestandan efter dina behov.
För en sömlös automatiserad upplevelse, anslut en Sentera HVAC-sensor för att aktivera automatiskt läge. Den analoga utgången reagerar dynamiskt på omgivningstemperatur, relativ luftfuktighet, CO2-koncentration, luftkvalitet (TVOC-koncentration) eller differenstryck. Ändra enkelt börvärden och parametrar via 3-knappsgränssnittet eller Modbus RTU-kommunikation.
Denna avancerade styrenhet arbetar inom ett matningsspänningsområde på 110–230 VAC, vilket ger flexibilitet för olika tillämpningar.
Ytterligare specifikationer och beskrivning
Styrning av EC-fläktar
EC-fläktar och AC-fläktar är väldigt olika. EC-fläktar erbjuder många fördelar – från att vara billigare i drift genom minskat surrande och brumande till ökad avkastning och mer exakt styrning. Skillnaden mellan en EC-fläkt och en AC-fläkt är att EC-fläkten är en digital fläkt. EC står för "elektroniskt kommuterad", vilket i princip betyder att det finns ett kretskort inuti fläkten för att styra den.
EC-fläktar och AC-fläktar är väldigt olika. EC-fläktar erbjuder många fördelar – från att vara billigare i drift genom minskat surrande och brumande till ökad avkastning och mer exakt styrning. Skillnaden mellan en EC-fläkt och en AC-fläkt är att EC-fläkten är en digital fläkt. EC står för "elektroniskt kommuterad", vilket i princip betyder att det finns ett kretskort inuti fläkten för att styra den.
RDCV är avsedd för reglering av EC-fläkthastighet. En EC-fläkt kan styras med olika signaler (0–10 VDC / 0–20 mA / PWM), men i de flesta fall styrs den med en 0–10 V-signal in i fläkten, vilket är standardinställningen för RDCV.
Manuell fläkthastighetsstyrning
I manuellt läge är RDCV en digital potentiometer med en analog utgång. Standardutgångstypen är 0–10 V. En annan utgångstyp kan väljas via Modbus RTU-kommunikation: 0–10 VDC, 0–20 mA eller 0–100 % PWM. Denna analoga utgångssignal kan justeras till att vara kontinuerligt variabel eller i 2–10 steg. Utgången kan justeras manuellt via upp- och nedpilarna. Genom att trycka på valknappen med den gröna bocken i 4 sekunder kan potentiometern aktiveras eller avaktiveras. Det valda utgångsvärdet visualiseras via 7-segments-LED-displayen (% eller stegnummer). Manuellt eller automatiskt läge kan väljas via tangentbordet med 3 knappar.
I manuellt läge är RDCV en digital potentiometer med en analog utgång. Standardutgångstypen är 0–10 V. En annan utgångstyp kan väljas via Modbus RTU-kommunikation: 0–10 VDC, 0–20 mA eller 0–100 % PWM. Denna analoga utgångssignal kan justeras till att vara kontinuerligt variabel eller i 2–10 steg. Utgången kan justeras manuellt via upp- och nedpilarna. Genom att trycka på valknappen med den gröna bocken i 4 sekunder kan potentiometern aktiveras eller avaktiveras. Det valda utgångsvärdet visualiseras via 7-segments-LED-displayen (% eller stegnummer). Manuellt eller automatiskt läge kan väljas via tangentbordet med 3 knappar.
Automatiskt läge

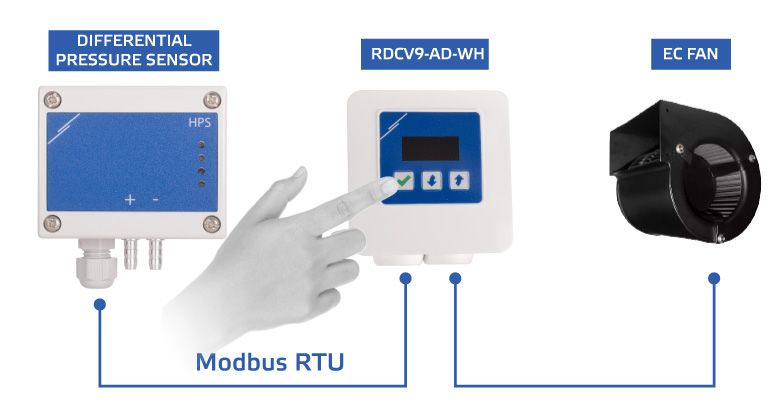

I automatiskt läge är RDCV en HVAC-regulator. I detta driftläge måste RDCV anslutas till en Sentera HVAC-sensor. I automatiskt läge styrs utgångsvärdet automatiskt som en funktion av det uppmätta värdet. Det begärda värdet (börvärdet) kan justeras via tangentbordet med 3 knappar. Olika typer av Sentera HVAC-sensorer kan anslutas till RDCV. Den analoga utgången kan styras utifrån temperatur, luftfuktighet, CO2, luftkvalitet (TVOC) eller differenstryck. Se produktens monteringsanvisning för mer information.
Behovsbaserad eller manuell styrning
Utgångssignalen kan direkt styra en EC-fläkt eller en AC-fläkthastighetsregulator. Den kan också styra ett spjällställdon. Så den här enheten kan användas för både manuell eller behovsstyrd fläkthastighetsstyrning.
Om du väljer manuell styrning kan du använda tangentbordsgränssnittet. För det mer avancerade automatiska eller behovsstyrda alternativet baseras styrningen på avläsningarna från en ansluten sensor, vars utgång styr ventilationen.
Modbus RTU-kommunikation
Styrenheten har Modbus RTU-kommunikation. Som standard kan Sentera-enheter med Modbus RTU inbyggt konfigureras med den kostnadsfria 3SModbus-programvaran. Modbus RTU-register duplicerar de funktioner som väljs via tangentbordsgränssnittet. Om du väljer att använda den här funktionen får du tillgång till hela uppsättningen funktioner som erbjuds av RDCV med hjälp av din dator.
Infälld eller utanpåliggande montering
Styrenhetens hölje möjliggör både ytmontering och infälld montering. Vid inbyggnad i vägg är skyddet mot smuts och damm IP44. För utanpåliggande montering är skyddsgraden IP54.
RDCV kan installeras på och i alla typer av väggar – massiva väggar, gipsskivor eller träpaneler. Om du väljer infälld installation passar monteringshålen perfekt i standard europeiska väggdosor som används för infälld montering.
Styrenhetens hölje möjliggör både ytmontering och infälld montering. Vid inbyggnad i vägg är skyddet mot smuts och damm IP44. För utanpåliggande montering är skyddsgraden IP54.
RDCV kan installeras på och i alla typer av väggar – massiva väggar, gipsskivor eller träpaneler. Om du väljer infälld installation passar monteringshålen perfekt i standard europeiska väggdosor som används för infälld montering.
