EО декларация за съответствие
ОВиК регулатор за помещения | бял корпус
Описание на продукта
Контролерът за скорост на вентилатора RDCV EC е нашият авангарден цифров потенциометър и ОВиК контролер, проектиран за прецизно управление на вентилацията. Обвит в елегантен бял корпус със съвременен стил, този контролер предлага гъвкава функционалност, за да отговори на вашите нужди от вентилация.
В ръчен режим без усилие прецизирайте системата си с помощта на интуитивния интерфейс с 3 бутона. Аналоговият изход е електростанция, способна да контролира EC вентилатори, AC контролери на скоростта на вентилаторите, честотни инвертори или задвижки на клапите. Изберете между непрекъснат променлив изход или го сегментирайте на 2-10 равни стъпки, с регулируеми минимални и максимални стойности, за да приспособите производителността към вашите изисквания.
За безпроблемно автоматизирано изживяване свържете ОВиК сензора Sentera, за да активирате автоматичния режим. Сега аналоговият изход реагира динамично на температурата на околната среда, относителната влажност, концентрацията на CO2, качеството на въздуха (TVOC концентрация) или диференциалното налягане. Лесно променяйте настройките и параметрите чрез интерфейса с 3 бутона или Modbus RTU комуникация.
Този усъвършенстван контролер работи в диапазон на захранващо напрежение от 110 - 230 VAC, осигурявайки гъвкавост за различни приложения. Корпусът предлага опции за повърхностен и вграден монтаж, осигурявайки съвместимост с различни вентилационни настройки.
Изпитайте прецизност, ефективност и адаптивност с регулатора на скоростта на вентилатора RDCV EC. Повишете производителността на вашата вентилационна система с контролер, който ви дава контрол, предлагайки безпроблемна комбинация от ръчни настройки и автоматизирана интелигентност.
Допълнителни спецификации и описание
Управление на EC вентилатори
EC вентилаторите и AC вентилаторите са много различни. EC вентилаторите предлагат множество предимства – от по-евтини за работа през намалено бръмчене и бръмчене до повишена производителност и по-прецизен контрол. Разликата между EC вентилатор и AC вентилатор е, че EC вентилаторът е цифров вентилатор. EC означава „електронно комутиран“, което на практика означава, че във вентилатора има печатна платка, която да го управлява.
RDCV е предназначен за EC регулиране на скоростта на вентилатора. EC вентилаторът може да се управлява с помощта на различни сигнали (0-10 VDC / 0-20 mA / PWM), но в повечето случаи той се управлява с 0 – 10 V сигнал във вентилатора, което е настройката по подразбиране на RDCV.
Ръчен контрол на скоростта на вентилатора
В ръчен режим RDCV е цифров потенциометър с аналогов изход. Стандартният изходен тип е 0-10 V. Различен изходен тип може да бъде избран чрез Modbus RTU комуникация: 0-10 VDC, 0-20 mA или 0-100% PWM. Този аналогов изходен сигнал може да се регулира да бъде непрекъснато променлив или на 2-10 стъпки. Изходът може да се регулира ръчно чрез стрелките нагоре и надолу. Чрез натискане на бутона за избор със зелена отметка за 4 секунди потенциометърът може да се активира или деактивира. Избраната изходна стойност се визуализира чрез 7-сегментен LED дисплей (% или номер на стъпка). Ръчен или автоматичен режим може да бъде избран чрез интерфейса на клавиатурата с 3 бутона.
Автоматичен режим

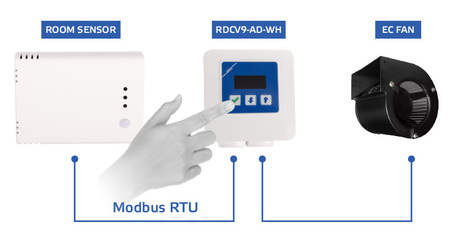

В автоматичен режим RDCV е ОВиК контролер. В този режим на работа RDCV трябва да бъде свързан към ОВиК сензор Sentera. В автоматичен режим изходната стойност се управлява автоматично в зависимост от измерената стойност. Исканата стойност (зададена точка) може да се регулира чрез интерфейса на клавиатурата с 3 бутона. Различни видове ОВиК сензори Sentera могат да бъдат свързани към RDCV. Аналоговият изход може да се контролира във функция на температура, влажност, CO2, качество на въздуха (TVOC) или диференциално налягане. Вижте инструкциите за монтаж на продукта за повече подробности.
Управление въз основа на търсенето или ръчно
Изходният сигнал може директно да управлява EC вентилатор или регулатор на скоростта на вентилатор AC. Може също да управлява задвижващ механизъм на клапата. Така че това устройство може да се използва както за ръчно, така и за управление на скоростта на вентилатора при поискване.
Ако изберете ръчно управление, можете да използвате интерфейса на клавиатурата. За по-усъвършенстваната автоматична опция или опция при поискване, управлението се основава на показанията на свързан сензор, чийто изход контролира вентилацията.
Modbus RTU комуникация
Контролерът разполага с Modbus RTU комуникация. Стандартно устройствата Sentera с Modbus RTU на борда могат да бъдат настроени с помощта на безплатния софтуер 3SModbus. Регистрите за задържане на Modbus RTU дублират функциите, избрани чрез интерфейса на клавиатурата. Ако решите да използвате тази функционалност, ще имате достъп до пълния набор от функции, предлагани от RDCV, като използвате вашия компютър.
Вграден или повърхностен монтаж
Корпусът на контролера позволява както повърхностен, така и вграден монтаж. При вграждане в стена защитата му от проникване на мръсотия и прах е IP44. При повърхностен монтаж степента на защита е IP54.
RDCV може да се монтира върху и във всички видове стени – масивни, гипсокартонени или дървени плоскости. Ако изберете вграден монтаж, монтажните отвори пасват перфектно на стандартните европейски стенни кутии, използвани за вграден монтаж.
∞ Какво е управляващ сигнал?
EC вентилаторите и AC вентилаторите са много различни. EC вентилаторите предлагат множество предимства – от по-евтини за работа през намалено бръмчене и бръмчене до повишена производителност и по-прецизен контрол. Разликата между EC вентилатор и AC вентилатор е, че EC вентилаторът е цифров вентилатор. EC означава „електронно комутиран“, което на практика означава, че във вентилатора има печатна платка, която да го управлява.
RDCV е предназначен за EC регулиране на скоростта на вентилатора. EC вентилаторът може да се управлява с помощта на различни сигнали (0-10 VDC / 0-20 mA / PWM), но в повечето случаи той се управлява с 0 – 10 V сигнал във вентилатора, което е настройката по подразбиране на RDCV.
Ръчен контрол на скоростта на вентилатора
В ръчен режим RDCV е цифров потенциометър с аналогов изход. Стандартният изходен тип е 0-10 V. Различен изходен тип може да бъде избран чрез Modbus RTU комуникация: 0-10 VDC, 0-20 mA или 0-100% PWM. Този аналогов изходен сигнал може да се регулира да бъде непрекъснато променлив или на 2-10 стъпки. Изходът може да се регулира ръчно чрез стрелките нагоре и надолу. Чрез натискане на бутона за избор със зелена отметка за 4 секунди потенциометърът може да се активира или деактивира. Избраната изходна стойност се визуализира чрез 7-сегментен LED дисплей (% или номер на стъпка). Ръчен или автоматичен режим може да бъде избран чрез интерфейса на клавиатурата с 3 бутона.
Автоматичен режим
В автоматичен режим RDCV е ОВиК контролер. В този режим на работа RDCV трябва да бъде свързан към ОВиК сензор Sentera. В автоматичен режим изходната стойност се управлява автоматично в зависимост от измерената стойност. Исканата стойност (зададена точка) може да се регулира чрез интерфейса на клавиатурата с 3 бутона. Различни видове ОВиК сензори Sentera могат да бъдат свързани към RDCV. Аналоговият изход може да се контролира във функция на температура, влажност, CO2, качество на въздуха (TVOC) или диференциално налягане. Вижте инструкциите за монтаж на продукта за повече подробности.
Управление въз основа на търсенето или ръчно
Изходният сигнал може директно да управлява EC вентилатор или регулатор на скоростта на вентилатор AC. Може също да управлява задвижващ механизъм на клапата. Така че това устройство може да се използва както за ръчно, така и за управление на скоростта на вентилатора при поискване.
Ако изберете ръчно управление, можете да използвате интерфейса на клавиатурата. За по-усъвършенстваната автоматична опция или опция при поискване, управлението се основава на показанията на свързан сензор, чийто изход контролира вентилацията.
Modbus RTU комуникация
Контролерът разполага с Modbus RTU комуникация. Стандартно устройствата Sentera с Modbus RTU на борда могат да бъдат настроени с помощта на безплатния софтуер 3SModbus. Регистрите за задържане на Modbus RTU дублират функциите, избрани чрез интерфейса на клавиатурата. Ако решите да използвате тази функционалност, ще имате достъп до пълния набор от функции, предлагани от RDCV, като използвате вашия компютър.
Вграден или повърхностен монтаж
Корпусът на контролера позволява както повърхностен, така и вграден монтаж. При вграждане в стена защитата му от проникване на мръсотия и прах е IP44. При повърхностен монтаж степента на защита е IP54.
RDCV може да се монтира върху и във всички видове стени – масивни, гипсокартонени или дървени плоскости. Ако изберете вграден монтаж, монтажните отвори пасват перфектно на стандартните европейски стенни кутии, използвани за вграден монтаж.
