Konut HVAC kontrolörü | Beyaz kutu
Ürün açıklaması

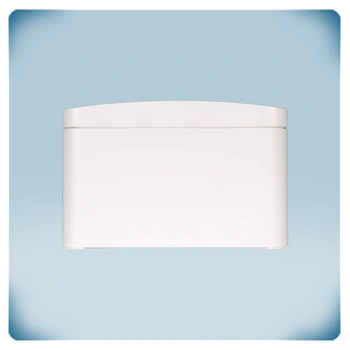

RDCV EC Fan Hızı Kontrol Cihazı: Hassas Havalandırma Kontrolü
RDCV EC Fan Hızı Kontrol Cihazı, gelişmiş özellikleri ve şık tasarımıyla havalandırma kontrolünde hassasiyet sunan bir dijital potansiyometre ve HVAC kontrol cihazıdır.
Kolay Kullanım: Sezgisel 3 düğmeli arayüz ve LED ekran ile manuel modda zahmetsiz ayar sağlar. Manuel veya otomatik mod seçimi sunar.
Çok Yönlü Çıkış: EC fanlar, AC fan hız kontrol cihazları, frekans invertörleri veya damper aktüatörlerini kontrol edebilir. Sürekli değişken veya 2-10 adımlı çıkış seçenekleri mevcuttur.
Akıllı Otomasyon: Otomatik modda, bağlanan Sentera HVAC sensörlerinden (sıcaklık, nem, CO2 vb.) gelen verilere göre fan hızını dinamik olarak ayarlar. Ayarlar Modbus RTU veya arayüz üzerinden yapılabilir.
Esnek Entegrasyon: 110-230 VAC besleme voltajı aralığında çalışır. Hem yüzeye hem de gömme montaj seçenekleri sunar.
RDCV, kullanıcı dostu arayüzü, akıllı otomatik modu ve esnek kurulum seçenekleriyle modern havalandırma ihtiyaçları için ideal bir çözümdür.
Belgeler
Ek özellikler ve açıklama
EC fanlar ve AC fanlar birbirinden çok farklıdır. EC fanlar, daha az uğultu ve gürültü ile daha ucuz kullanım maliyetinden daha yüksek verim ve daha hassas kontrole kadar çok sayıda avantaj sunar. EC fanı ile AC fanı arasındaki fark, EC fanının dijital bir fan olmasıdır. EC, "elektronik komütasyonlu" anlamına gelir, bu da temel olarak fanın içinde onu kontrol etmek için bir baskılı devre kartı olduğu anlamına gelir. RDCV, EC fan hızı düzenlemesi için tasarlanmıştır. Bir EC fan farklı sinyaller (0-10 VDC / 0-20 mA / PWM) kullanılarak kontrol edilebilir, ancak çoğu durumda, RDCV'nin varsayılan ayarı olan fana verilen 0 - 10 V sinyal ile kontrol edilir.

RDCV Manuel Modda Nasıl Çalışır ve Çıkış Ayarları Nelerdir?
Manuel modda, RDCV analog çıkışlı bir dijital potansiyometredir. Varsayılan çıkış tipi 0-10 V'tur. Modbus RTU iletişimi aracılığıyla farklı bir çıkış tipi seçilebilir: 0-10 VDC, 0-20 mA veya % 0-100 PWM. Bu analog çıkış sinyali sürekli değişken olacak şekilde veya 2-10 adımda ayarlanabilir. Çıkış, yukarı ve aşağı oklar aracılığıyla manuel olarak ayarlanabilir. Yeşil onay işaretli seçme düğmesine 4 saniye boyunca basarak potansiyometre etkinleştirilebilir veya devre dışı bırakılabilir.
Seçilen çıkış değeri 7 segmentli LED ekran aracılığıyla görselleştirilir (% veya adım numarası). Manuel veya otomatik mod, 3 düğmeli klavye arayüzü üzerinden seçilebilir.
Otomatik Modda RDCV Nasıl Çalışır ve Hangi Sensörlerle Uyumlu?
Otomatik modda, çıkış değeri ölçülen değere göre otomatik olarak kontrol edilir. İstenen değer (ayar noktası) 3 düğmeli klavye arayüzü üzerinden ayarlanabilir.

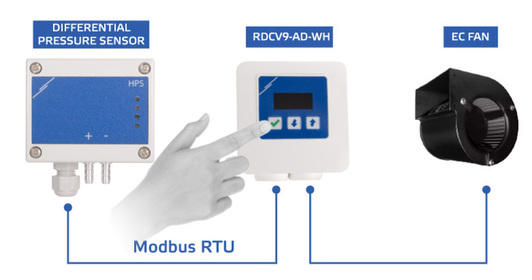

RDCV'ye farklı tipte Sentera HVAC sensörleri bağlanabilir. Analog çıkış, sıcaklık, nem, CO2, hava kalitesi (TVOC) veya fark (diferansiyel) basınç fonksiyonlarına göre kontrol edilebilir. Daha fazla ayrıntı için ürün montaj talimatlarına bakın.
Çıkış Sinyali Hangi Cihazları Kontrol Eder ve Cihazın Kullanım Modları Nelerdir?
Çıkış sinyali doğrudan bir EC fanını veya bir AC fan hız kontrol cihazını kontrol edebilir. Ayrıca bir damper aktüatörünü de kontrol edebilir. Dolayısıyla, bu cihaz hem manuel hem de isteğe bağlı fan hızı kontrolü için kullanılabilir. Manuel kontrolü tercih ederseniz, klavye arayüzünü kullanabilirsiniz. Daha gelişmiş otomatik veya isteğe bağlı seçenek için kontrol, çıkışı havalandırmayı kontrol eden bağlı bir sensörün okumalarına dayanır.
Kontrolör Modbus RTU İletişimini Nasıl Kullanır?
Modbus RTU tutma kayıtları, klavye arayüzü üzerinden seçilen işlevleri çoğaltır. Bu işlevselliği kullanmayı seçerseniz, bilgisayarınızı kullanarak RDCV tarafından sunulan tüm özelliklere erişebilirsiniz.
Kontrolör Nasıl ve Nereye Monte Edilir?
