Hastighetsregulator för EC-fläkt | 10–12 VDC | Från låg till hög
Produktbeskrivning
Varvtalsregulator för EC-fläktar, utrustad med vridratt och avsedd för byggnadsventilation. Den är konstruerad för fläktar med EC-motor som har funktion för framåt- och backgång. Regulatorn genererar en 0–10 V-signal och drivs med 10–12 V likspänning (DC).
Fläkthastigheten ställs in genom att vrida på ratten. Genom att trycka på ratten ändras motorns rotationsriktning på fläktar som har stöd för framåt- och backgång.
Regulatorn kan monteras infällt i väggen eller utanpåliggande, beroende på installationsförutsättningarna.
Ytterligare specifikationer och beskrivning
Vad är en varvtalsregulator för EC-fläktar?
SPR-X10K-NA är en potentiometer för manuell reglering av varvtalet hos EC-motorer med funktion för framåt-/bakåtriktad rotation. Genom att vrida på vredet justeras fläktens varvtal. När vredet trycks in ändras EC-motorns rotationsriktning.
Hur fungerar denna varvtalsregulator för fläktar?
Potentiometern, eller varvtalsregulatorn för EC-fläktar, har ett variabelt resistansvärde på 0–10 kΩ. För att generera en styrsignal behöver den en låg matningsspänning på 10–12 V DC.
När vredet vrids medurs ökar fläktens varvtal. Potentiometern omvandlar resistansen och matningsspänningen till en styrsignal på 0–10 V för EC-fläkten. Ju längre vredet vrids, desto högre blir den analoga signalen och desto snabbare går EC-fläkten.
Denna regulator är avsedd för EC-fläktar vars varvtal kan regleras med en 0–10 V-signal och vars rotationsriktning kan ändras via en digital ingångskontakt (F/R).
Potentiometern, eller varvtalsregulatorn för EC-fläktar, har ett variabelt resistansvärde på 0–10 kΩ. För att generera en styrsignal behöver den en låg matningsspänning på 10–12 V DC.
När vredet vrids medurs ökar fläktens varvtal. Potentiometern omvandlar resistansen och matningsspänningen till en styrsignal på 0–10 V för EC-fläkten. Ju längre vredet vrids, desto högre blir den analoga signalen och desto snabbare går EC-fläkten.
Denna regulator är avsedd för EC-fläktar vars varvtal kan regleras med en 0–10 V-signal och vars rotationsriktning kan ändras via en digital ingångskontakt (F/R).

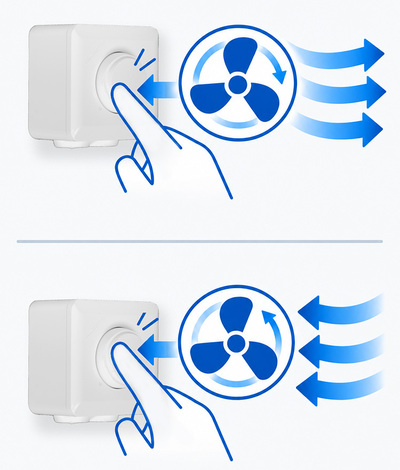

Hur fungerar riktningsomkopplingen?
När vredet trycks in aktiveras F/R-signalen och EC-motorns rotationsriktning ändras. Denna regulator är avsedd för EC-takfläktar som kan rotera i båda riktningarna.
För vilka användningsområden passar denna regulator?
Denna 10 kΩ-potentiometer med tryckknapp kan användas för att starta och styra en takfläkt med EC-motor, reglera dess varvtal och ändra rotationsriktningen. Genom att ändra rotationsriktningen kan fläkten ge svalka på sommaren och jämnt fördela den varma luft som samlas vid taket i hela rummet under vintern.
Infälld montering eller utanpåliggande montering
Regulatorn kan installeras på två olika sätt. Den kan monteras infälld i väggen, med IP44-skydd mot inträngning av smuts och fukt. Kapslingen är utformad för att passa i en standardiserad europeisk infälld apparatdosa.
Regulatorn kan även monteras utanpå väggen eller på en yta med hjälp av den yttre kapslingen. Utanpåliggande montering ger ett högre IP54-skydd mot inträngning av smuts och fukt. Vid utanpåliggande montering fästs den inre delen i den yttre kapslingen med de skruvar och brickor som medföljer.
