Потенциометър 10К | От минимум към максимум и обратно | Позиция OFF
Описание на продукта
Потенциометър 10 kΩ с ротационно копче, предназначен за управление на EC мотори. Проектиран е за вентилатори с EC мотор и функция за реверсиране на посоката на въртене. Контролерът генерира сигнал 0–10 V и работи със захранващо напрежение 10–12 VDC.
Скоростта на вентилатора се регулира чрез завъртане на копчето. Чрез натискане на копчето се превключва посоката на въртене на мотора при вентилатори с функция за реверсиране.
В зависимост от конкретната инсталация контролерът може да се монтира вградено в стената или повърхностно върху нея.
Допълнителни спецификации и описание
Какво представлява регулаторът на скоростта на EC вентилатор?
SPR-X10K-NA е потенциометър за таванни вентилатори, предназначен за ръчно регулиране на скоростта на вентилатори с EC мотори и функция за реверсиране на посоката на въртене. Скоростта на вентилатора се регулира чрез завъртане на ротационното копче. Натискането на копчето променя посоката на въртене на EC мотора.
Как работи този регулатор на скоростта на вентилатора?
Потенциометърът, използван като регулатор на скоростта на EC вентилатор, има променливо съпротивление от 0 до 10 kΩ. За генериране на управляващ сигнал е необходимо ниско захранващо напрежение в диапазона 10–12 VDC. Завъртането на ротационното копче по часовниковата стрелка увеличава скоростта на вентилатора. Потенциометърът преобразува съпротивлението и захранващото напрежение в управляващ сигнал 0–10 V за EC вентилатора. Колкото повече се завърта копчето, толкова по-висока е стойността на аналоговия сигнал и толкова по-бързо работи EC вентилаторът.
Този регулатор е предназначен за управление на EC вентилатори, чиято скорост се регулира чрез сигнал 0–10 V и чиято посока на въртене може да се променя посредством цифров входен контакт (F/R).
Този регулатор е предназначен за управление на EC вентилатори, чиято скорост се регулира чрез сигнал 0–10 V и чиято посока на въртене може да се променя посредством цифров входен контакт (F/R).

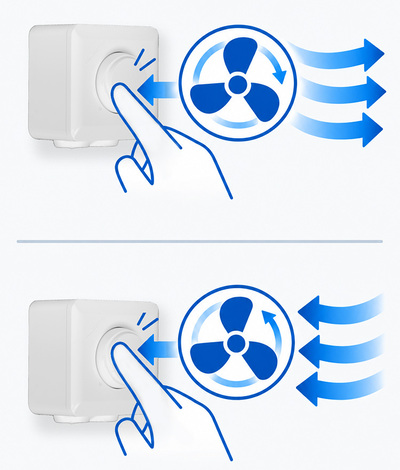

Как работи превключването на посоката на въртене?
Натискането на ротационното копче активира сигнала F/R и променя посоката на въртене на EC мотора. Регулаторът е предназначен за EC таванни вентилатори, които могат да работят и в двете посоки.
В какви приложения може да се използва този регулатор?
Този потенциометър с номинално съпротивление 10 kΩ и вграден бутон може да се използва за включване на таванен вентилатор с EC мотор, регулиране на скоростта му и промяна на посоката на въртене. Чрез обръщане на посоката на въртене вентилаторът може да осигурява охлаждане през лятото и да разпределя равномерно в помещението топлия въздух, който се натрупва под тавана, през зимата.
Вграден или повърхностен монтаж
Регулаторът може да се монтира по два начина. При вграден монтаж се инсталира в стената и осигурява степен на защита IP44 срещу проникване на прах и влага. Корпусът е проектиран така, че да пасва на стандартна европейска монтажна кутия за стена. Регулаторът може да се монтира и повърхностно върху стена или друга повърхност, като се използва външната кутия. При този вариант степента на защита е по-висока – IP54, осигуряваща защита срещу проникване на прах и влага. При повърхностен монтаж вътрешната част се закрепва към външната кутия с винтовете и шайбите, включени в комплекта.
