EC ventiliatoriaus reguliatorius | 10–12 V DC | Nuo min. iki maks.
Produkto aprašymas
EC ventiliatoriaus greičio reguliatorius su sukamuoju valdikliu, skirtas pastatų ir valdomo vėdinimo sistemoms. Jis skirtas ventiliatoriams su EC varikliu, turinčiu sukimosi krypties keitimo funkciją. Šis reguliatorius generuoja 0–10 V signalą ir veikia naudodamas 10–12 V nuolatinės srovės maitinimą.
Sukant reguliatoriaus rankenėlę nustatomas ventiliatoriaus greitis. Paspaudus rankenėlę, pakeičiama ventiliatoriaus, turinčio sukimosi krypties keitimo funkciją, variklio sukimosi kryptis.
Priklausomai nuo montavimo sąlygų, reguliatorius gali būti montuojamas įleidžiant į sieną arba tvirtinant ant sienos paviršiaus.
Papildomos specifikacijos ir aprašymas
Kas yra EC ventiliatoriaus greičio reguliatorius?
SPR-X10K-NA yra potenciometras, skirtas rankiniu būdu reguliuoti EC variklių ventiliatorių greitį, kai yra numatyta variklio sukimosi krypties keitimo funkcija. Sukant reguliatoriaus rankenėlę, keičiamas ventiliatoriaus greitis. Paspaudus rankenėlę, pakeičiama EC variklio sukimosi kryptis.
Kaip veikia šis ventiliatoriaus greičio reguliatorius?
Potenciometras, arba EC ventiliatoriaus greičio reguliatorius, pasižymi kintamąja varža nuo 0 iki 10 kΩ. Valdymo signalui generuoti reikalinga nedidelė, 10–12 V nuolatinės srovės (DC) maitinimo įtampa. Sukant rankenėlę pagal laikrodžio rodyklę, ventiliatoriaus greitis didėja. Potenciometras paverčia varžos ir maitinimo įtampos vertes į 0–10 V valdymo signalą, skirtą EC ventiliatoriui. Kuo daugiau pasukama rankenėlė, tuo didesnis analoginis signalas perduodamas ir tuo greičiau sukasi EC ventiliatorius.
Potenciometras, arba EC ventiliatoriaus greičio reguliatorius, pasižymi kintamąja varža nuo 0 iki 10 kΩ. Valdymo signalui generuoti reikalinga nedidelė, 10–12 V nuolatinės srovės (DC) maitinimo įtampa. Sukant rankenėlę pagal laikrodžio rodyklę, ventiliatoriaus greitis didėja. Potenciometras paverčia varžos ir maitinimo įtampos vertes į 0–10 V valdymo signalą, skirtą EC ventiliatoriui. Kuo daugiau pasukama rankenėlė, tuo didesnis analoginis signalas perduodamas ir tuo greičiau sukasi EC ventiliatorius.
Šis reguliatorius skirtas valdyti EC ventiliatorius, kurių greitis reguliuojamas 0–10 V signalu, o sukimosi kryptis keičiama naudojant skaitmeninį įėjimo kontaktą (F/R).
Kaip veikia sukimosi krypties perjungimas?

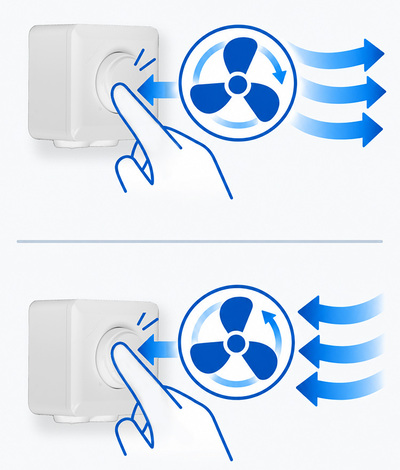

Paspaudus rankenėlę, aktyvuojamas F/R signalas ir pakeičiama EC variklio sukimosi kryptis. Šis reguliatorius skirtas EC lubiniams ventiliatoriams, galintiems suktis abiem kryptimis.
Paspaudus rankenėlę, aktyvuojamas F/R signalas ir pakeičiama EC variklio sukimosi kryptis. Šis reguliatorius skirtas EC lubiniams ventiliatoriams, galintiems suktis abiem kryptimis.
Kokiose sistemose galima naudoti šį reguliatorių?
Šis 10 kΩ potenciometras su mygtukiniu jungikliu gali būti naudojamas EC variklį turinčiam lubiniam ventiliatoriui įjungti, jo greičiui reguliuoti ir sukimosi krypčiai keisti.
Šis 10 kΩ potenciometras su mygtukiniu jungikliu gali būti naudojamas EC variklį turinčiam lubiniam ventiliatoriui įjungti, jo greičiui reguliuoti ir sukimosi krypčiai keisti.
Pakeitus ventiliatoriaus sukimosi kryptį, vasarą galima užtikrinti patalpos vėsinimą, o žiemą – tolygiai paskirstyti prie lubų susikaupusį šiltą orą visoje patalpoje.
Ar potenciometras tinka potinkiniam ir virštinkiniam montavimui?
Reguliatorių galima montuoti dviem būdais.
Reguliatorių galima montuoti dviem būdais.
Potinkinis montavimas: reguliatorius montuojamas sienos viduje, užtikrinant IP44 apsaugos klasę nuo dulkių ir drėgmės patekimo. Korpusas suprojektuotas taip, kad tilptų į standartinę europinę sieninę montavimo dėžutę.
Virštinkinis montavimas: reguliatorius gali būti montuojamas ant sienos arba kito paviršiaus, naudojant išorinę dėžutę. Tokiu atveju užtikrinama aukštesnė IP54 apsaugos klasė nuo dulkių ir drėgmės patekimo.
Montuojant virštinkiniu būdu, vidinė reguliatoriaus dalis pritvirtinama prie išorinės dėžutės naudojant kartu komplektuojamus varžtus ir poveržles.
