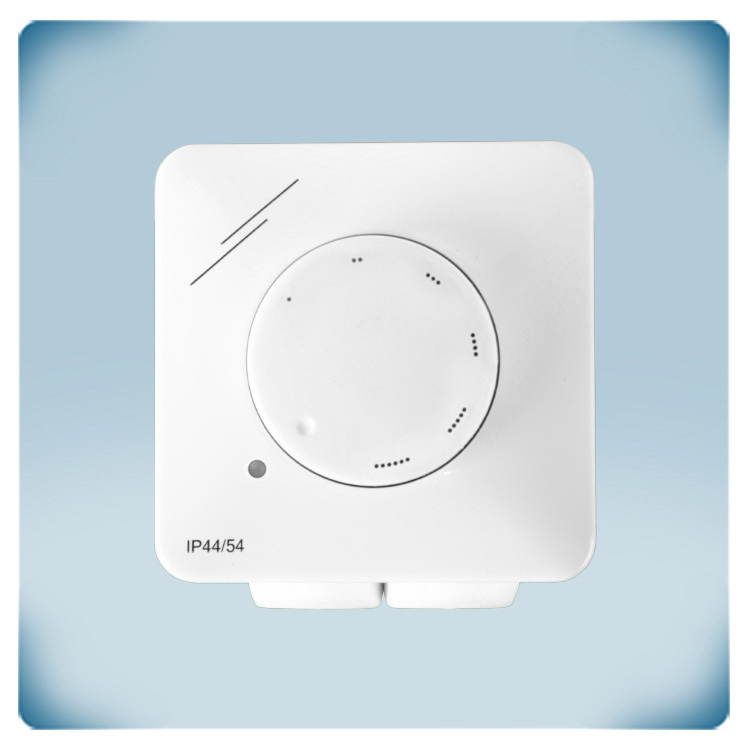

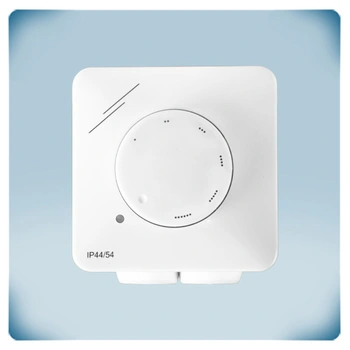

Fläkthastighetsregulator | driftindikator | 4 A | Från hög till låg

Hur erbjuder LTXN-serien användarvänlig och effektiv fläktstyrning för bostäder?

I bostadsmiljöer är en enkel och kostnadseffektiv styrningslösning alltid att föredra. LTXN-serien har en stilren design som passar alla typer av inredningsstilar.

Att reglera fläkthastigheten med LTXN är lika enkelt som att tända och släcka belysningen i hemmet. Med hjälp av vridreglaget kan fläkthastigheten ställas in från hög till låg genom att helt enkelt vrida reglaget medurs.

LTXN är en robust och tillförlitlig styrningslösning som minskar fläktens ljudnivå och förlänger den anslutna motorns livslängd. Resultatet är enkel manuell styrning, driftsäkerhet, energieffektivitet och oöverträffad enkelhet vid installation.

Hur kan läget ”OFF” hanteras för kontinuerlig drift?

Trots att LTXN är en enkel lösning för reglering av fläkthastigheten har den ett OFF-läge – när reglaget vrids moturs stannar motorn. Vid behov kan OFF-läget avaktiveras. I så fall kan motorn vara i drift när matningsspänningen är tillgänglig, det vill säga när enheten är ansluten till elnätet.

Som standard ansluts matningsspänningen till LTXN via plintarna ↑ och N. För att avaktivera OFF-läget måste matningsspänningen i stället anslutas via plintarna för den oreglerade utgången, det vill säga ↓ och N.

Vilket syfte har den oreglerade utgången och hur fungerar den?

LTXN har en oreglerad utgång som är aktiv när motorn är aktiverad. Om matningsspänningen ansluts till ↑ och N är den oreglerade utgången aktiv medan motorn är i drift.

Den oreglerade utgången används för att styra externa enheter, exempelvis ventiler, spjäll, reläer och extra driftindikatorer, som kan fungera utan att den inkommande spänningen behöver regleras.

Med andra ord styr LTXN fläkten via den reglerade utgången genom att reglera spänningen. Det finns även möjlighet att styra ytterligare en enhet via den oreglerade utgången. Spänningen på denna utgång är inte reglerad, utan är antingen 0 V eller 230 V.

Om du ansluter matningsspänningen till LTXN enligt standardutförandet och rekommendationerna i den tillhörande dokumentationen, är regulatorns oreglerade utgång aktiv när motorn är aktiverad. Det innebär att den anslutna externa enheten stängs av när fläkten stannar – ventilen eller spjället stängs, eller driftindikatorn släcks. När fläkten är i drift förblir ventilen eller spjället öppet och indikeringslampan lyser.

Maximal ström är 2 A.

Hur optimeras fläktens minimihastighet för bästa prestanda och lägre ljudnivå?

LTXN har en intern trimmer för justering av fläktens minimihastighet. Motorn kan ge ifrån sig något mer ljud vid lägre hastigheter på grund av att motorspänningens vågform inte är en perfekt sinuskurva.

Motorns lägsta spänning kan justeras för att förhindra att motorn stannar vid låg hastighet och för att optimera fläkthastigheten för ventilationssystemet. Därför är regulatorn utrustad med en intern trimmer för inställning av minimihastigheten.

Inställningen kan justeras inom intervallet 20–70 % av matningsspänningen, vilket motsvarar cirka 80–180 V AC.

Vilka motortyper är kompatibla och kan flera motorer anslutas?

Serien är avsedd för AC-fläktar, där regleringen sker genom att motorspänningen sänks. AC-fläktar drivs med växelström och omvandlar elektrisk energi till mekanisk effekt. Det innebär att serien endast är lämplig för spänningsreglerbara motorer.

Du kan ansluta flera motorer till regulatorn, så länge den maximalt tillåtna strömmen inte överskrids. Om du är osäker på vilken typ av motor du har rekommenderar vi starkt att du noggrant läser den medföljande dokumentationen eller kontaktar motortillverkaren.

Kan flera motorer anslutas till denna regulator?

Du kan ansluta flera motorer till regulatorn, förutsatt att den maximalt tillåtna strömmen inte överskrids. I så fall kommer samtliga motorer att arbeta med samma hastighet.

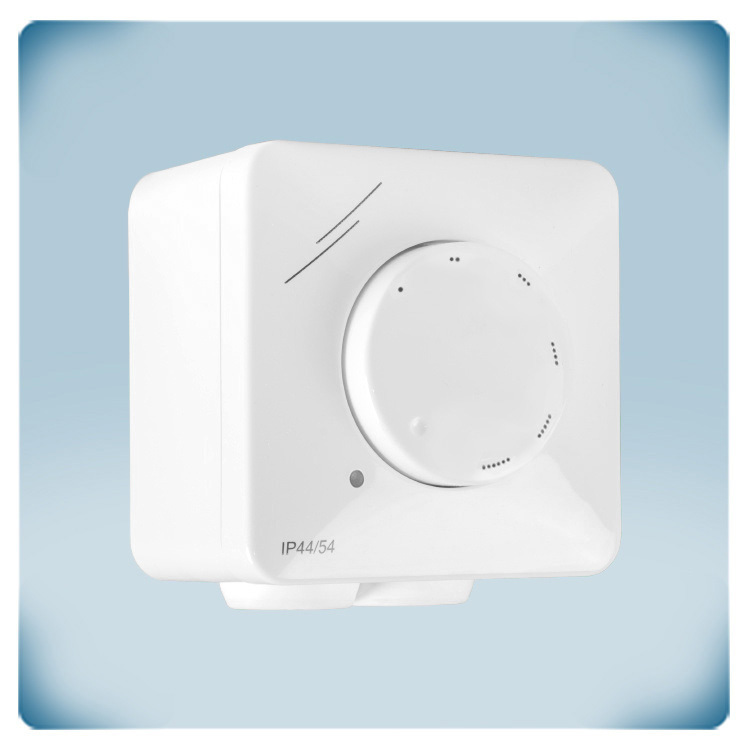

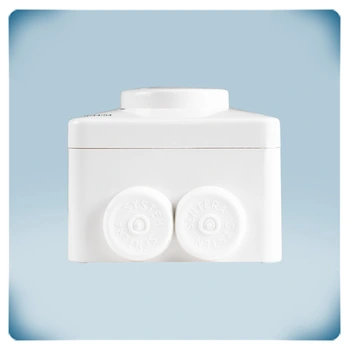

Vilka egenskaper har kapslingen när det gäller design, hållbarhet och montering?

LTXN kapsling är tillverkad av slitstark vit ASA-plast. Materialet är UV-beständigt och skyddar mot damm, vattenstänk och stötar.

Dessutom kan LTXN monteras på alla typer av väggar eller paneler. Den är enkel att rengöra och kräver endast en fuktig trasa.
