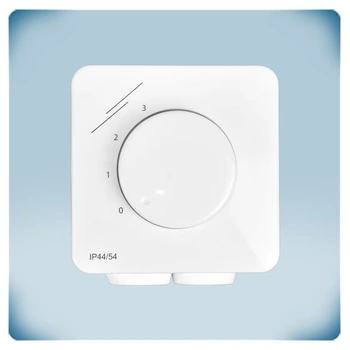

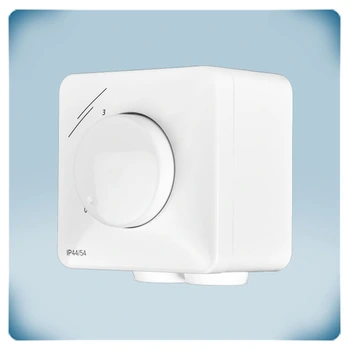

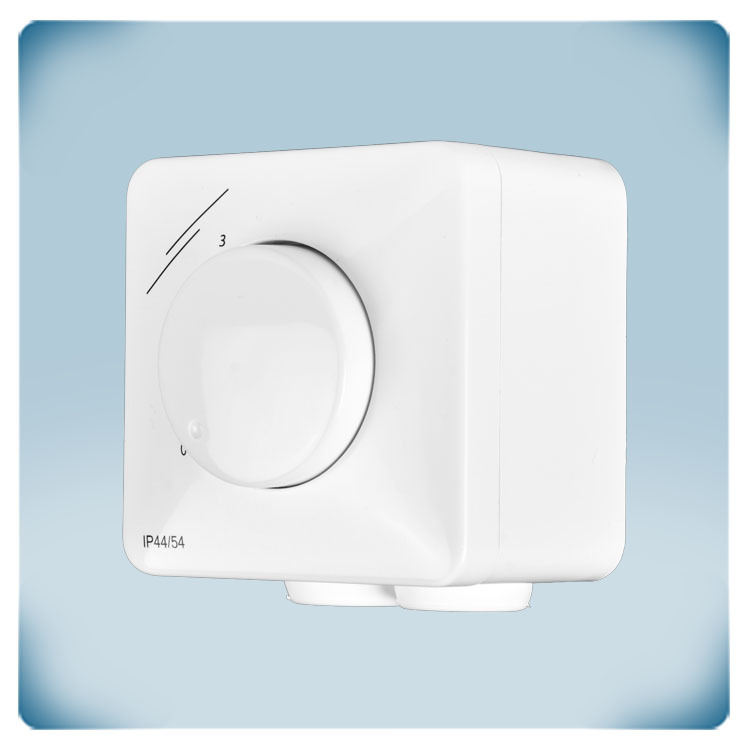

3-stegsreglage för EC-fläktar | AV-läge

Vad är en EC-motor och varför är den bättre än en AC-motor?
En elektroniskt kommuterad (EC) motor har vanligtvis en rotor bestående av permanentmagneter som roterar inuti eller runt statorn. Den integrerade fläkthastighetsregulatorn genererar en elektrisk ström i statorlindningarna, vars styrka varierar beroende på styrsignalen på 0–10 V. Denna elektriska ström skapar ett roterande magnetfält som permanentmagneterna riktar in sig efter, vilket driver EC-motorn.
De främsta fördelarna med EC-motorer jämfört med AC-motorer är högre energieffektivitet, längre livslängd, lägre ljudnivå och mindre elektromagnetiska störningar (EMI).
För optimal funktion är en EC-motor beroende av en styrsignal som anger önskad fläkthastighet. Styrsignalen kan vara digital och använda Modbus RTU-kommunikation eller analog, vanligtvis inom intervallet 0–10 volt. SMTND-4P-AL genererar en sådan signal manuellt i steg.

Vad är en 3-stegs styrströmställare?

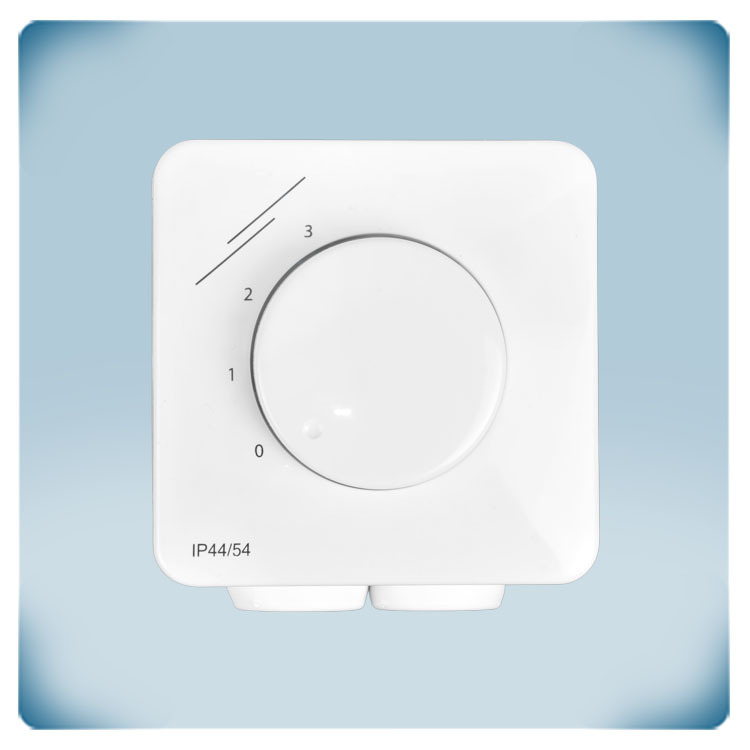

Styrströmställarens utspänning varierar beroende på vridknappens läge. Utspänningen är indelad i tre steg. Styrströmställaren reglerar EC-fläktar eller spjällställdon i tre steg. Den kan även fjärrstyra hastighetsregulatorer för AC-fläktar, exempelvis Sentera EVS-serie eller MVS-serie, samt frekvensomriktare i FI-E-serien, i tre steg. Styrströmställaren kan installeras i vardagsrummet medan fläkthastighetsregulatorn placeras i ett teknikutrymme eller elskåp.

Hur kan styrsignalen justeras?

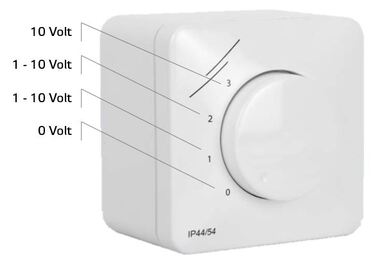

I vissa applikationer är det önskvärt att justera styrsignalen för att uppnå optimal fläkthastighet. Styrsignalen för läge 1 och läge 2 kan justeras, medan signalen för läge 3 är fast. För de justerbara lägena har SMTND-4P-AL inbyggda trimpotentiometrar som gör det möjligt att ställa in signalen inom intervallet 1–10 VDC. Läge 3 motsvarar alltid matningsspänningen, det vill säga 10 VDC.

Styrströmställaren har ett AV-läge. I läge 0 är utspänningen 0 VDC, vilket innebär att fläkten stannar.

Vad gör kapslingen tillförlitlig?

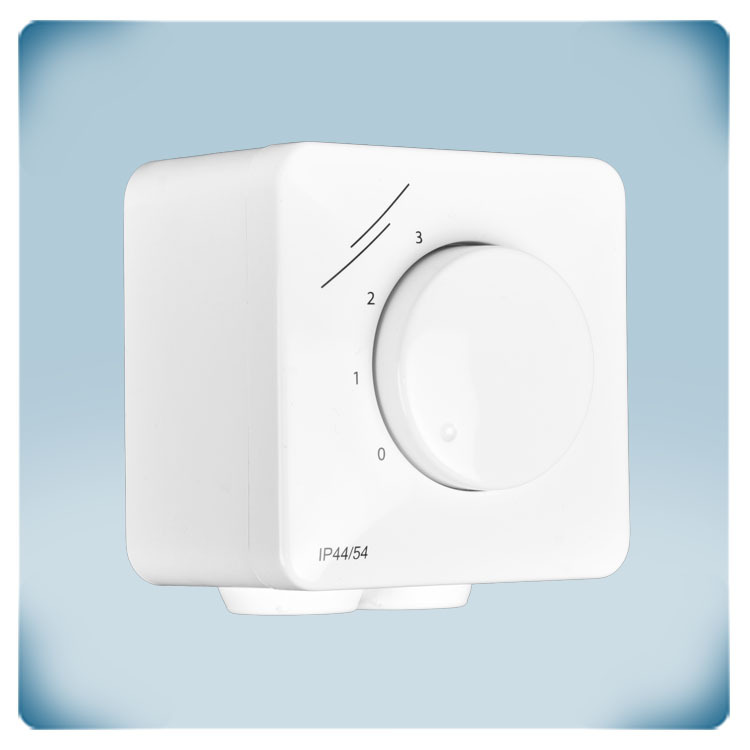

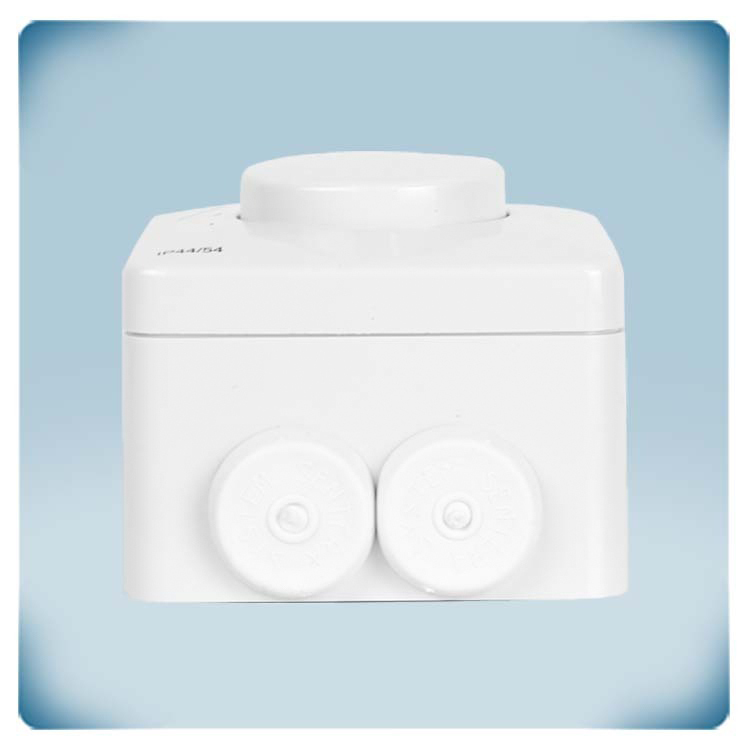

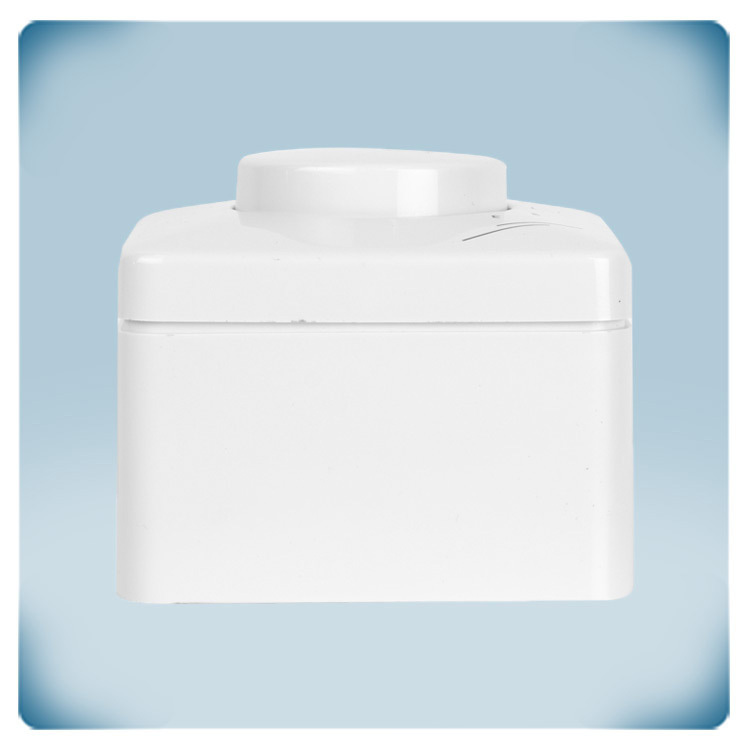

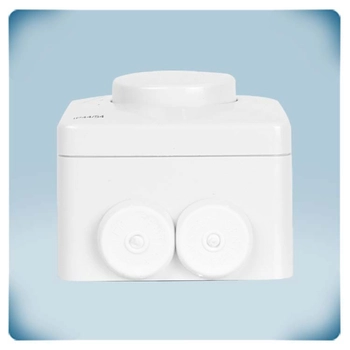

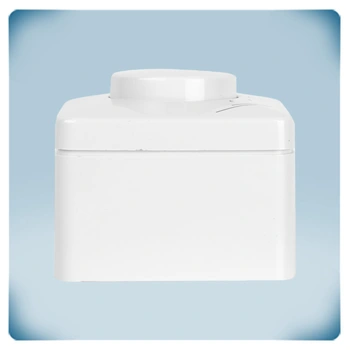

SMTND-4P-AL har en robust kapsling tillverkad av vit ASA-plast som är UV-beständig och skyddar elektroniken mot damm, vatten och stötar. Kapslingen kan monteras både infällt och utanpåliggande, vilket gör den enkel att installera på olika typer av väggar, inklusive gipsskivor, murade väggar och paneler. Du behöver inte leta efter olika produktversioner. Vid infälld montering passar den perfekt i en europeisk standarddosa och smälter diskret in i omgivningen. Kapslingen har skyddsklass IP44 vid infälld montering och IP54 vid utanpåliggande montering. Den är mycket enkel att rengöra med enbart en fuktig trasa.

För att säkerställa kvaliteten på våra kapslingar tillverkar vi dem själva. Vår manuella styrströmställare är konstruerad för att vara hållbar och tillförlitlig i olika VVS-applikationer (HVAC). Den har en robust konstruktion som klarar kraven vid kontinuerlig drift och erbjuder användarna en pålitlig lösning för reglering av fläkthastighet.
