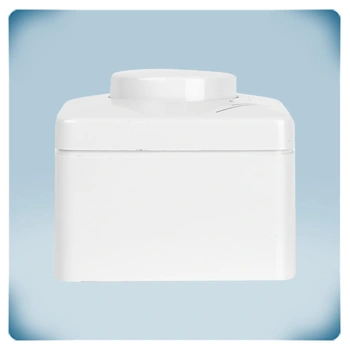

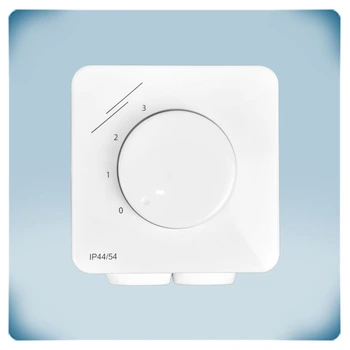

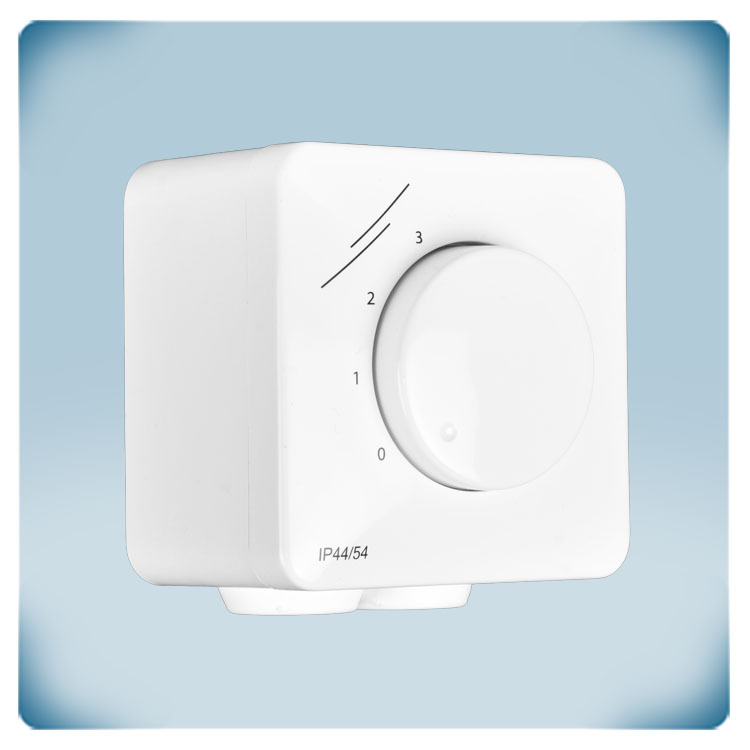

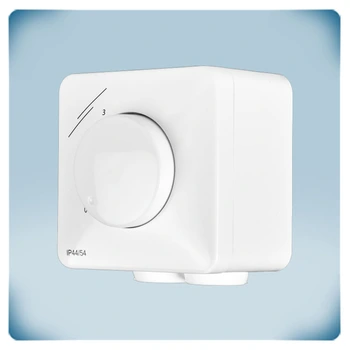

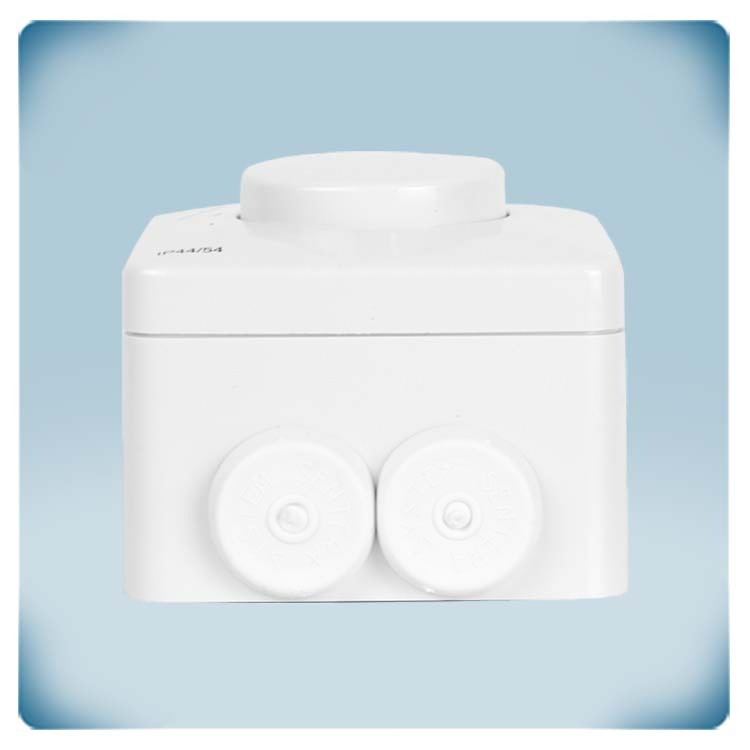

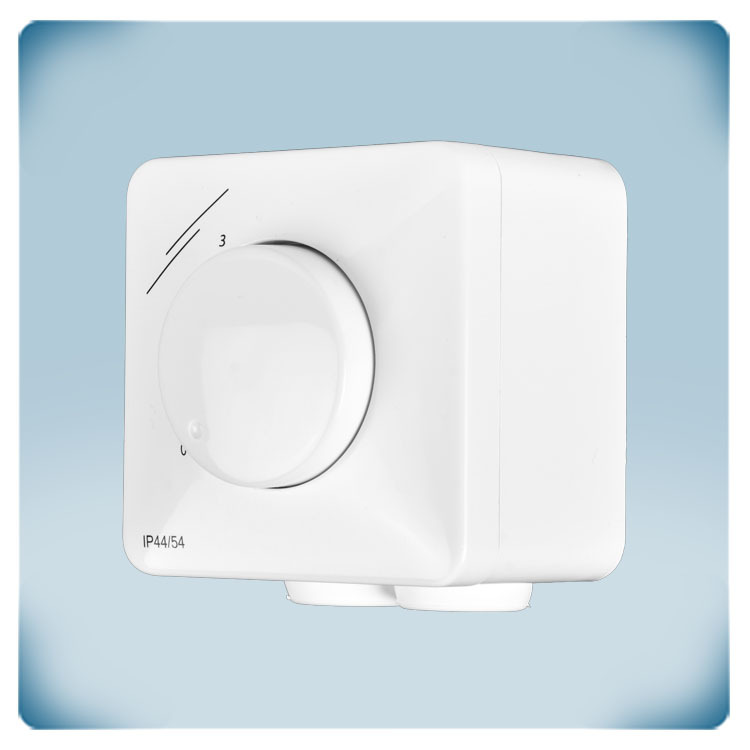

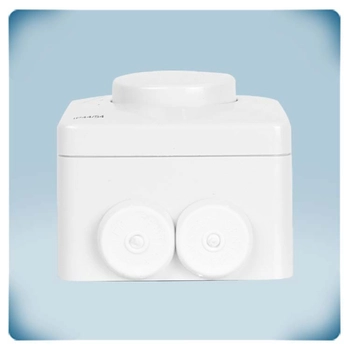

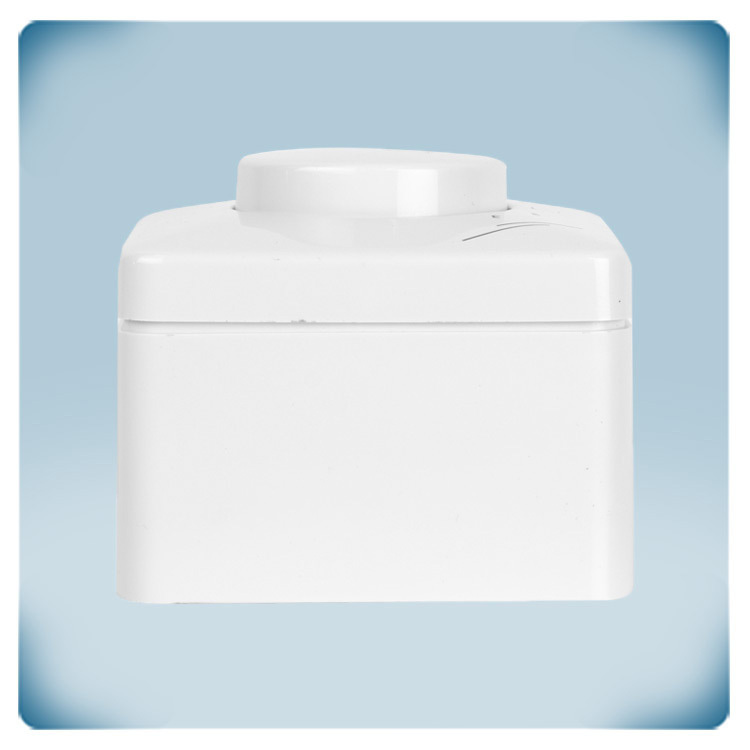

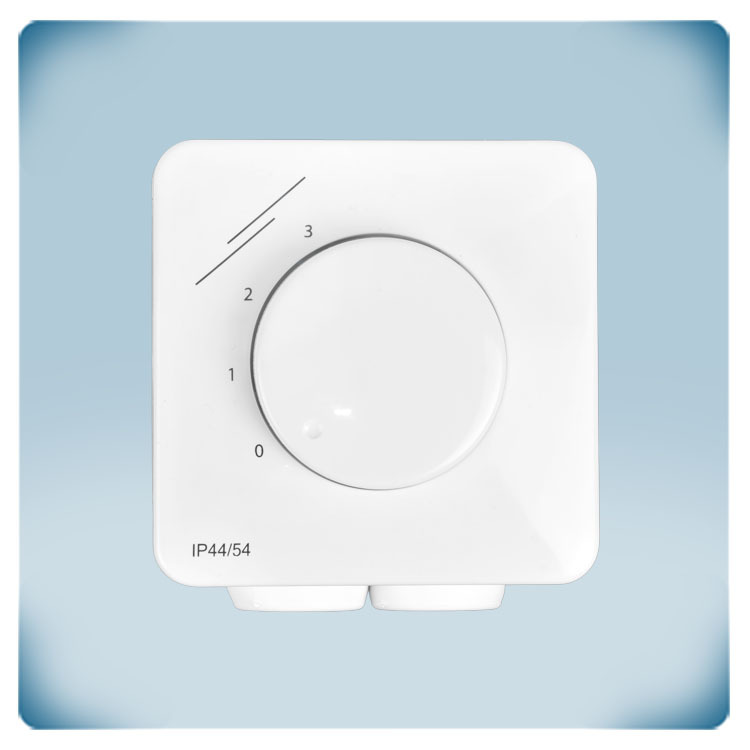

Elektronisches Gerät in weißem Kunststoffgehäuse

3-Stufen-Steuerschalter für EC-Ventilatoren | mit AUS-Position

Zu diesem Produkt hat noch niemand einen Kommentar abgegeben, seien Sie der Erste (siehe unten), wir freuen uns über Ihre Meinung!

Artikelcode SMTND-4P-AL

Intrastat nummer 85.36.50.15

Kategorie 3-Stufen-Steuerschalter für EC Motoren oder Klappenstellantriebe

Aktueller Bestand 0 Stück

Werksvorlaufzeit 5 Tage(n)

Nächste Ankunft 06/11/2026 - 20 Stück

Produktbeschreibung

Der SMTND-4P-AL ist ein 3-Stufen-Steuerschalter zur optimalen Regelung der Drehzahl von EC-Ventilatoren, Klappenstellantrieben, AC-Ventilatordrehzahlreglern oder Frequenzumrichtern. Der SMTND-4P-AL bietet eine vielseitige Steuerung mit drei festen Positionen, die eine einfache Anpassung der Ventilatordrehzahl ermöglichen. Diese festen Positionen erleichtern die optimale Einstellung und helfen dabei, die ideale Geschwindigkeit für die jeweiligen Lüftungsanforderungen zu finden.

Ein besonderes Merkmal dieses Steuerschalters sind die einstellbaren Ausgangssignale. In den Positionen 1 und 2 kann das Ausgangssignal flexibel zwischen 1 und 10 VDC eingestellt werden, während Position 3 konstant die volle Eingangsspannung, üblicherweise 10 VDC, liefert.

Der SMTND-4P-AL verfügt über eine AUS-Position. Dadurch kann das System bei Bedarf bequem abgeschaltet werden und ermöglicht eine vollständige Kontrolle über die Lüftungsumgebung.

Das robuste, spritzwassergeschützte Gehäuse des SMTND-4P-AL ermöglicht sowohl eine Unterputzmontage (IP44) als auch eine Aufputzmontage (IP54). Unabhängig von der gewählten Montageart bleibt das Gerät ausreichend widerstandsfähig, um verschiedenen Umgebungsbedingungen standzuhalten.

Zusätzliche Spezifikationen und Beschreibung

Was ist ein EC-Motor und warum ist er besser als ein AC-Motor?
Ein elektronisch kommutierter (EC-)Motor verfügt in der Regel über einen Rotor mit Permanentmagneten, der sich innerhalb oder um den Stator dreht. Der integrierte Ventilatordrehzahlregler erzeugt einen elektrischen Strom in den Statorwicklungen. Dessen Stärke variiert abhängig vom 0–10-V-Steuersignal. Dieser elektrische Strom erzeugt ein rotierendes Magnetfeld, an dem sich die Permanentmagnete ausrichten und dadurch den EC-Motor antreiben.

Die wichtigsten Vorteile von EC-Motoren gegenüber AC-Motoren sind eine höhere Energieeffizienz, eine längere Lebensdauer, ein geringerer Geräuschpegel und eine geringere elektromagnetische Störaussendung (EMI).

Für eine optimale Funktion benötigt ein EC-Motor ein Steuersignal, das die gewünschte Ventilatordrehzahl vorgibt. Dieses Steuersignal kann digital über eine Modbus-RTU-Kommunikation oder analog, typischerweise im Bereich von 0 bis 10 Volt, übertragen werden. Der SMTND-4P-AL erzeugt ein solches Signal manuell in abgestuften Schritten.

Was ist ein 3-Stufen-Steuerschalter?
Die Ausgangsspannung dieses Steuerschalters variiert abhängig von der Position des Drehknopfes. Die Ausgangsspannung ist in drei Stufen aufgeteilt. Mit diesem Steuerschalter können EC-Ventilatoren oder Klappenstellantriebe in drei Stufen geregelt werden.

Er kann außerdem AC-Ventilatordrehzahlregler (z. B. die EVS- oder MVS-Serie von Sentera) oder Frequenzumrichter (FI-E-Serie) aus der Ferne in drei Stufen steuern.

Der Steuerschalter kann beispielsweise im Wohnbereich installiert werden, während sich der Ventilatordrehzahlregler in einem Technikraum oder Schaltschrank befindet.

Wie kann das Steuersignal eingestellt werden?
Bei bestimmten Anwendungen ist es wünschenswert, das Steuersignal anzupassen, um die optimale Ventilatordrehzahl zu erreichen. Die Steuersignale der Positionen 1 und 2 können eingestellt werden, während das Signal der Position 3 fest vorgegeben ist.

Für die einstellbaren Positionen verfügt der SMTND-4P-AL über interne Trimmer, mit denen das Signal innerhalb eines Bereichs von 1 bis 10 VDC eingestellt werden kann. Position 3 entspricht immer der Versorgungsspannung, also 10 VDC.

Dieser Steuerschalter verfügt über eine AUS-Position. In Position 0 beträgt die Ausgangsspannung 0 VDC, d. h. der Ventilator steht still.

Was macht das Gehäuse zuverlässig?
Das Gehäuse des SMTND-4P-AL besteht aus robustem, weißem ASA-Kunststoff. Das UV-beständige Material schützt die Elektronik vor Staub, Wasser und Stößen.

Das Gehäuse bietet sowohl Möglichkeiten zur Unterputz- als auch zur Aufputzmontage und lässt sich dadurch einfach an verschiedensten Wandarten installieren, einschließlich Trockenbauwänden, Mauerwerk oder Paneelen. Es ist nicht erforderlich, zwischen verschiedenen Produktvarianten zu wählen.

Bei Unterputzmontage passt das Gehäuse perfekt in eine standardmäßige europäische Gerätedose und fügt sich dezent in die Umgebung ein. Die Schutzart beträgt IP44 bei Unterputzmontage und IP54 bei Aufputzmontage. Das Gehäuse lässt sich einfach mit einem feuchten Tuch reinigen.

Um die Qualität unserer Gehäuse sicherzustellen, stellen wir sie selbst her. Unser manueller Steuerschalter wurde für eine langlebige und zuverlässige Nutzung in verschiedenen HLK-Anwendungen entwickelt. Die robuste Konstruktion hält den Anforderungen eines kontinuierlichen Betriebs stand und bietet Anwendern eine zuverlässige Lösung zur Steuerung ihrer Ventilatoren.

∞ Was ist ein Steuersignal?
