Ürün veri sayfası

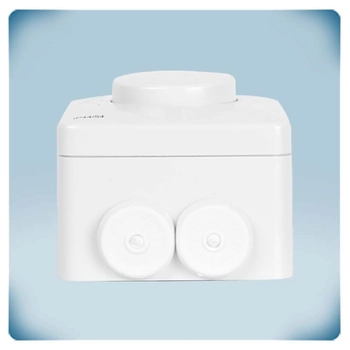

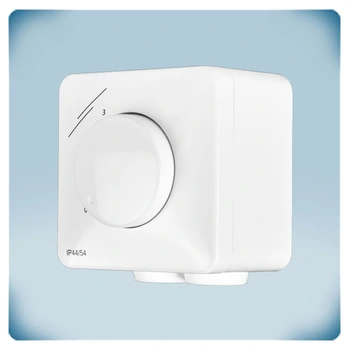

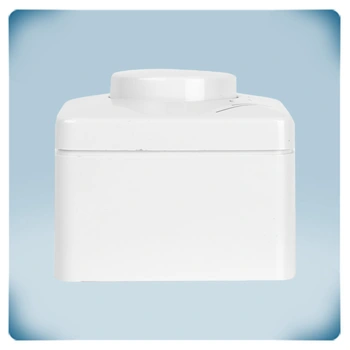

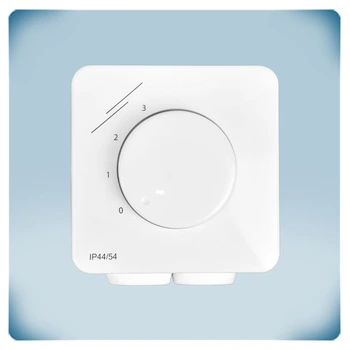

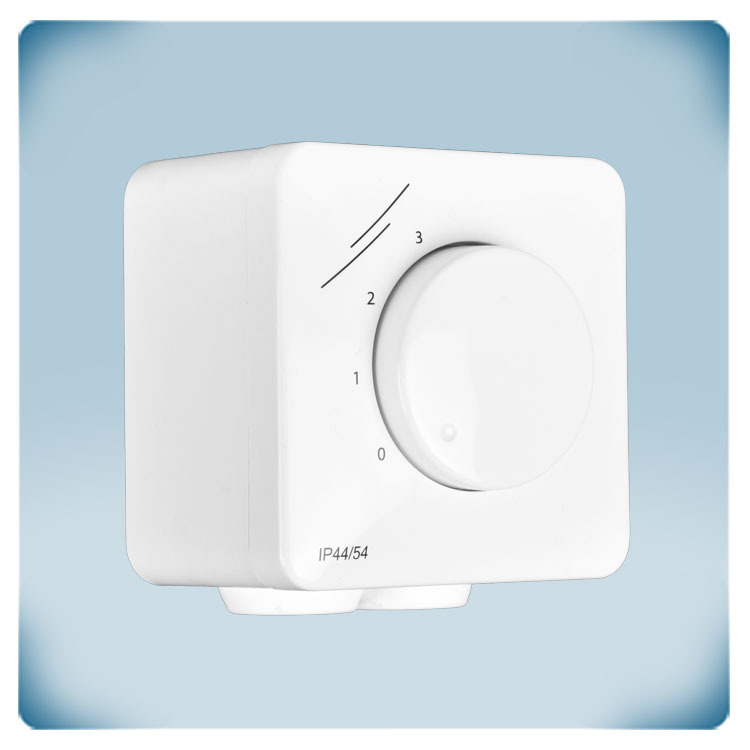

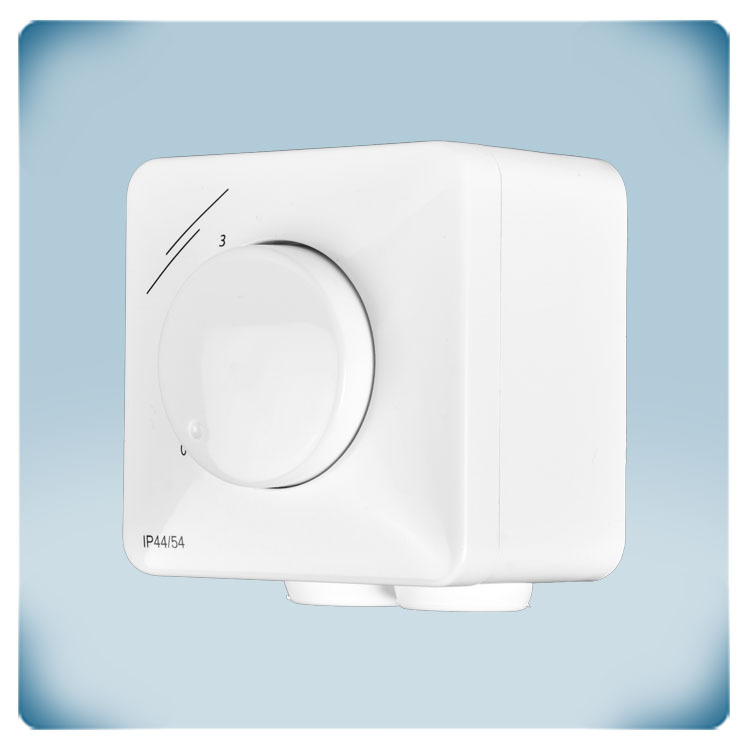

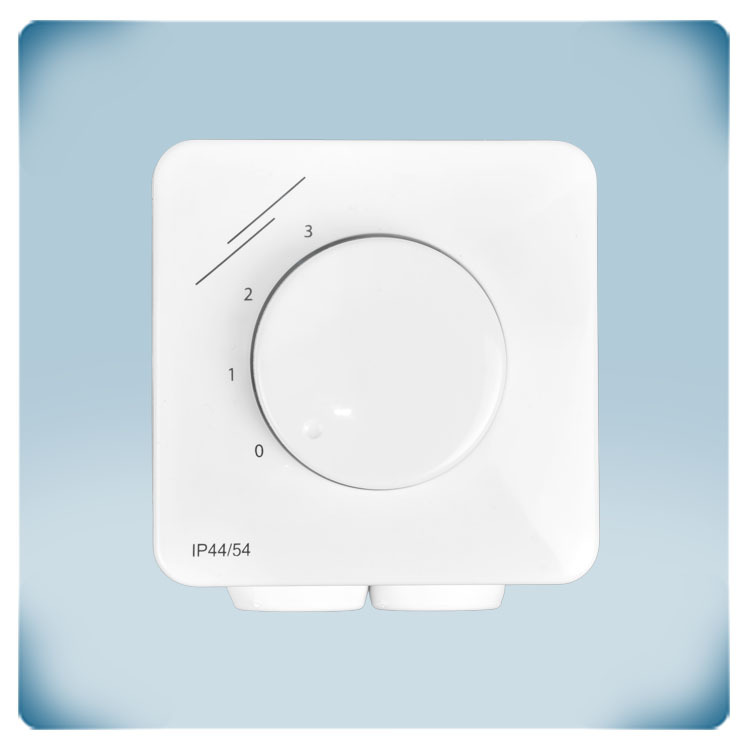

3 kademeli EC fan kontrol anahtarı | KAPALI konumu
Ürün açıklaması
SMTND-4P-AL, EC fan hızının, damper aktüatörlerinin, AC fan hız kontrol cihazlarının veya frekans invertörlerinin kontrolünü optimize etmek için tasarlanmış 3 kademeli bir kontrol şalteridir. SMTND-4P-AL, fan hızının ayarlanma sürecini kolaylaştıran üç sabit konum sunarak çok yönlü kontrol sağlar. Bu sabit konumlar, optimizasyonu zahmetsiz hale getirir ve özel havalandırma ihtiyaçlarınız için ideal hızı kolayca bulmanıza olanak tanır.
Bu kontrol şalterinin öne çıkan özelliklerinden biri, ayarlanabilir çıkış sinyalleridir. 1. ve 2. konumlar, çıkış sinyallerini 1–10 VDC aralığında özelleştirme esnekliği sunarken, 3. konum her zaman tam giriş gerilimini, genellikle 10 VDC'yi iletir.
SMTND-4P-AL, bir OFF (kapalı) konumuyla birlikte gelir. Bu sayede gerektiğinde sisteminizi kolayca kapatabilir ve havalandırma ortamınız üzerinde tam kontrole sahip olabilirsiniz.
Dayanıklılık göz önünde bulundurularak tasarlanan SMTND-4P-AL'nin sıçramaya karşı korumalı muhafazası, gömme (IP44) veya yüzeye montaj (IP54) seçeneklerine olanak tanır. Bu sayede, tercih ettiğiniz montaj yöntemi ne olursa olsun, cihaz çeşitli çevresel etkenlere karşı yeterince dayanıklı kalır.
Ek özellikler ve açıklama
EC Motor Nedir ve AC Motordan Neden Daha İyidir?
Elektronik Komütasyonlu (EC) motorlar, genellikle statorun içinde veya çevresinde dönen sabit mıknatıslı bir rotora sahiptir. Entegre fan hız kontrol cihazı, stator sargılarında bir elektrik akımı oluşturur. Bu akımın seviyesi, 0–10 V kontrol sinyaline bağlı olarak değişir. Oluşan elektrik akımı döner bir manyetik alan meydana getirir. Sabit mıknatıslar bu manyetik alana hizalanarak EC motorun çalışmasını sağlar.
EC motorların AC motorlara göre başlıca avantajları; daha yüksek enerji verimliliği, daha uzun kullanım ömrü, daha düşük gürültü seviyesi ve daha düşük elektromanyetik girişim (EMI) seviyesidir.
EC motorun optimum performansla çalışabilmesi için istenen fan hızını belirleyen bir kontrol sinyaline ihtiyaç vardır. Bu kontrol sinyali, Modbus RTU haberleşmesi kullanan dijital bir ∞ What is a control signal?ın çıkış gerilimi, döner düğmenin konumuna göre değişir. Çıkış gerilimi üç kademeye ayrılmıştır. Kontrol anahtarı, EC fanları veya damper aktüatörlerini üç kademede kontrol eder. Ayrıca AC fan hız kontrol cihazlarını (örneğin Sentera'nın EVS veya MVS serileri) ya da frekans invertörlerini (FI-E serisi) üç kademeli olarak uzaktan kontrol etmek için de kullanılabilir. Kontrol anahtarı yaşam alanına monte edilirken, fan hız kontrol cihazı teknik bir odada veya elektrik panosunda bulunabilir.
Kontrol Sinyali Nasıl Ayarlanır?

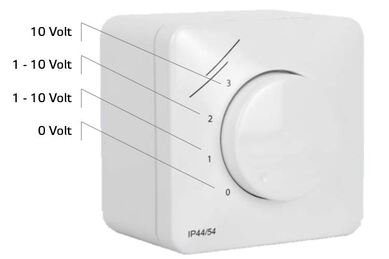

Bazı uygulamalarda optimum fan hızını elde etmek için kontrol sinyalinin ayarlanması gerekebilir. 1. ve 2. konumların kontrol sinyalleri ayarlanabilirken, 3. konumun sinyali sabittir. SMTND-4P-AL, ayarlanabilir konumlar için dahili trimpotlarla donatılmıştır. Bu trimpotlar sayesinde sinyal, 1–10 VDC aralığında ayarlanabilir. konumun sinyali ise her zaman besleme gerilimine eşittir; yani 10 VDC'dir.
Bu kontrol anahtarında bir OFF konumu da bulunur. 0 konumunda çıkış gerilimi 0 VDC'dir; başka bir deyişle fan durur.
Muhafaza Neden Güvenilirdir?
SMTND-4P-AL muhafazası, UV ışınlarına dayanıklı, sağlam beyaz ASA plastikten üretilmiştir. Elektronik bileşenleri toza, suya ve darbelere karşı korur. Muhafaza, hem sıva altı hem de sıva üstü montaj seçenekleri sunar. Bu sayede alçıpan, duvar veya pano gibi farklı yüzeylere kolayca monte edilebilir. Farklı montaj seçenekleri için ayrı ürün versiyonlarına ihtiyaç duyulmaz. Sıva altı montaj seçeneğinde ürün, standart Avrupa tipi buatlara mükemmel şekilde uyum sağlar ve monte edildiği yüzeyle bütünleşir. Koruma sınıfı sıva altı montajda IP44, sıva üstü montajda ise IP54'tür. Ürün, yalnızca nemli bir bez kullanılarak kolayca temizlenebilir.
