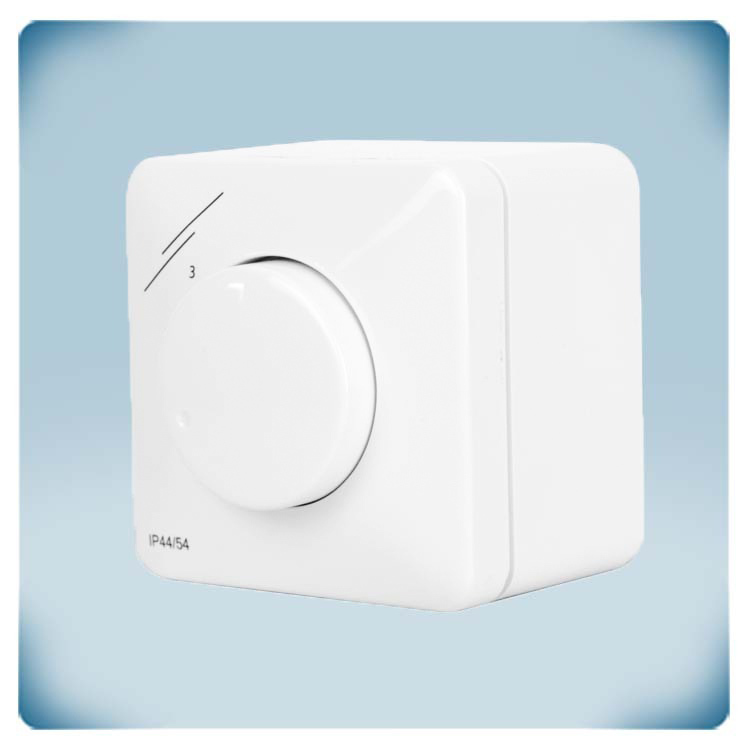

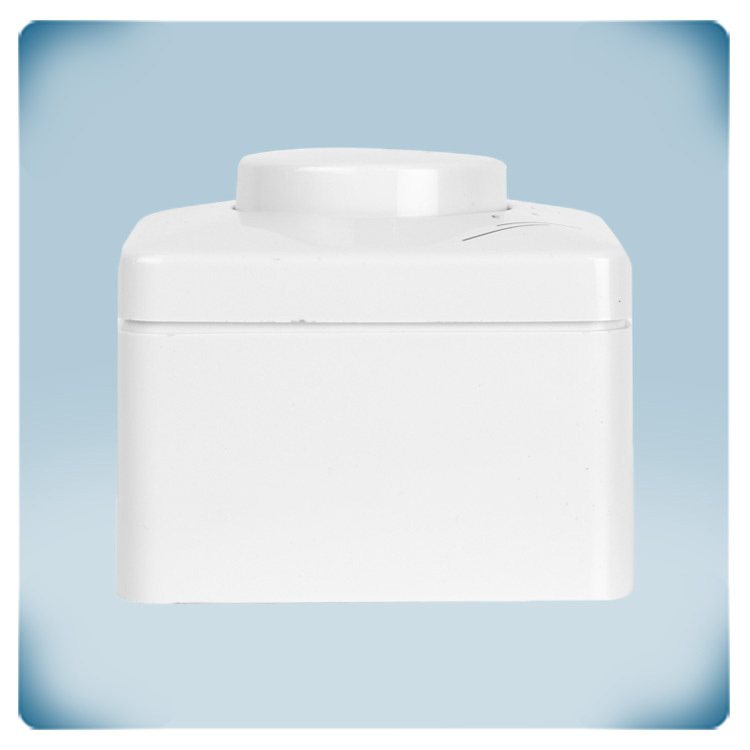

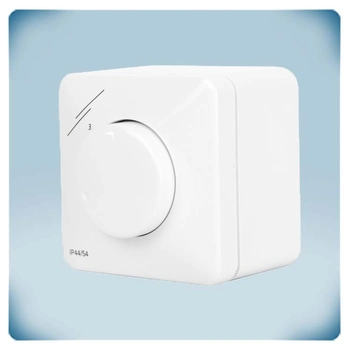

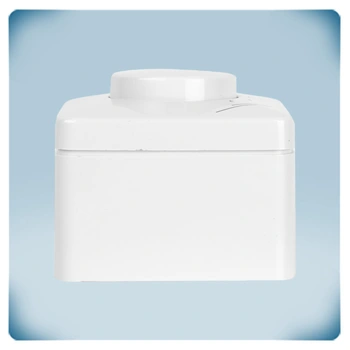

3-stegs manöverbrytare för EC-fläktar | inget FRÅN-läge

Vad är en EC-motor och varför är den bättre än en AC-motor?
En elektroniskt kommuterad motor (EC-motor) har vanligtvis en rotor bestående av permanentmagneter som roterar inuti eller runt statorn. Den integrerade fläkthastighetsregulatorn genererar elektrisk ström i statorlindningarna, vars styrka varierar beroende på styrsignalen på 0–10 V. Den elektriska strömmen skapar ett roterande magnetfält som permanentmagneterna riktar in sig efter, vilket driver EC-motorn.
De främsta fördelarna med EC-motorer jämfört med AC-motorer är högre energieffektivitet, längre livslängd, lägre ljudnivå och mindre elektromagnetiska störningar (EMI).
För att fungera optimalt behöver en EC-motor en styrsignal som anger önskad fläkthastighet. Styrsignalen kan vara digital och använda Modbus RTU-kommunikation, eller analog, vanligtvis inom intervallet 0–10 volt. SMTND-3P-AL genererar manuellt en sådan signal i steg.

Vad är en 3-stegsreglage?

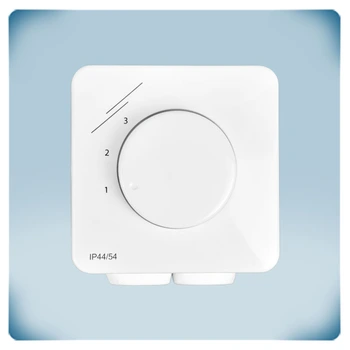

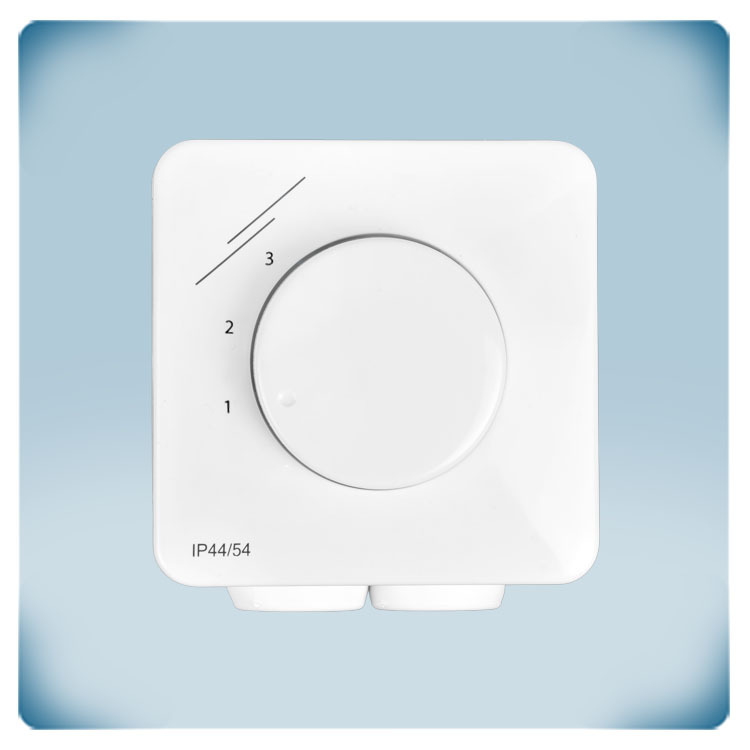

Utspänningen från detta reglage varierar beroende på vridknappens läge. Utspänningen är indelad i tre steg. Reglaget styr EC-fläktar eller spjällställdon i tre steg. Det kan även fjärrstyra varvtalsregulatorer för AC-fläktar (till exempel Senteras serier EVS eller MVS) eller frekvensomriktare (serien FI-E) i tre steg. Reglaget kan installeras i vardagsrummet medan fläkthastighetsregulatorn är placerad i ett teknikrum eller ett elskåp.

Hur kan styrsignalen justeras?

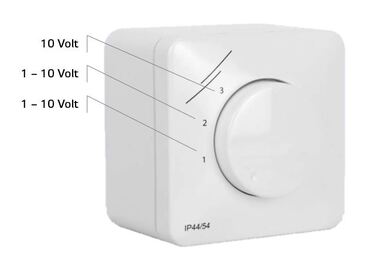

I vissa applikationer är det önskvärt att justera styrsignalen för att uppnå optimal fläkthastighet. Styrsignalen för läge 1 och läge 2 kan justeras, medan signalen för läge 3 är fast. För de justerbara lägena har SMTND-3P-AL inbyggda trimpotentiometrar som gör det möjligt att ställa in signalen inom intervallet 1–10 VDC. Läge 3 motsvarar alltid matningsspänningen, det vill säga 10 VDC.

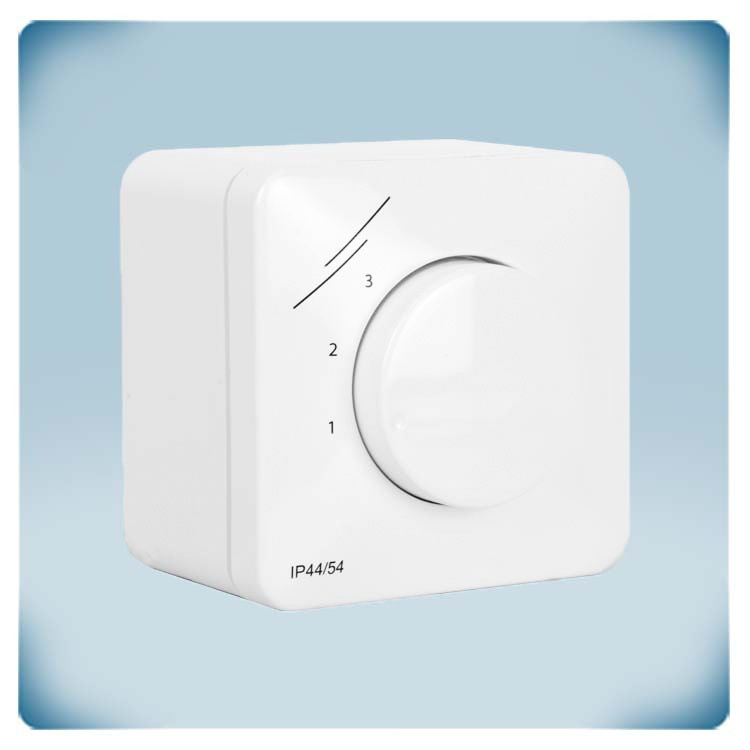

EC-fläktreglage med 3 lägen
I vissa fall krävs det av tekniska eller juridiska skäl att säkerställa ett minsta luftflöde under alla omständigheter. Fläkthastigheten får aldrig understiga en viss miniminivå. Eftersom detta reglage inte har något AV-läge kommer styrsignalen aldrig att nå 0 V. Även i läge 1 är styrsignalen minst 1 VDC. (Denna lägsta utspänning kan justeras med den inbyggda trimpotentiometern.)

Vad gör kapslingen tillförlitlig?

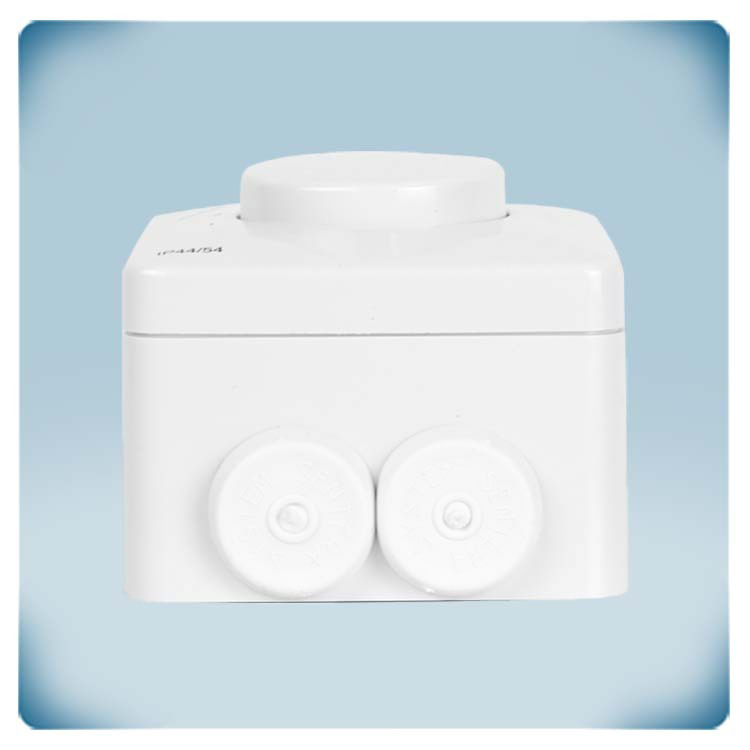

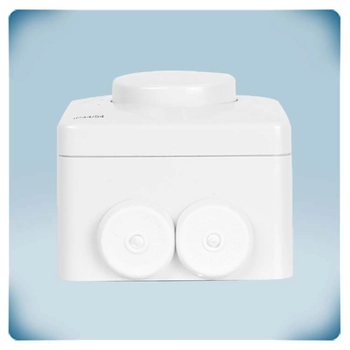

Kapslingen till SMTND-3P-AL är tillverkad av robust vit ASA-plast som är UV-beständig och skyddar elektroniken mot damm, vatten och stötar. Kapslingen kan monteras både infällt och utanpåliggande, vilket gör den enkel att installera i alla typer av väggar, inklusive gipsskivor, murade väggar och paneler. Du behöver inte leta efter olika produktversioner. Om du väljer infälld montering passar reglaget perfekt i en standardiserad europeisk apparatdosa och smälter diskret in i omgivningen. Kapslingens skyddsklass är IP44 vid infälld montering och IP54 vid utanpåliggande montering. Reglaget har en stilren design som passar i alla typer av interiörer. Det är dessutom mycket enkelt att rengöra med en fuktig trasa.
Vårt manuella reglage är konstruerat för att vara hållbart och tillförlitligt i olika typer av VVS-applikationer (HVAC). Den robusta konstruktionen klarar kraven vid kontinuerlig drift och erbjuder användarna en pålitlig lösning för styrning av fläktar.
