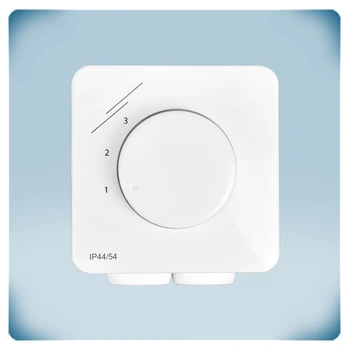

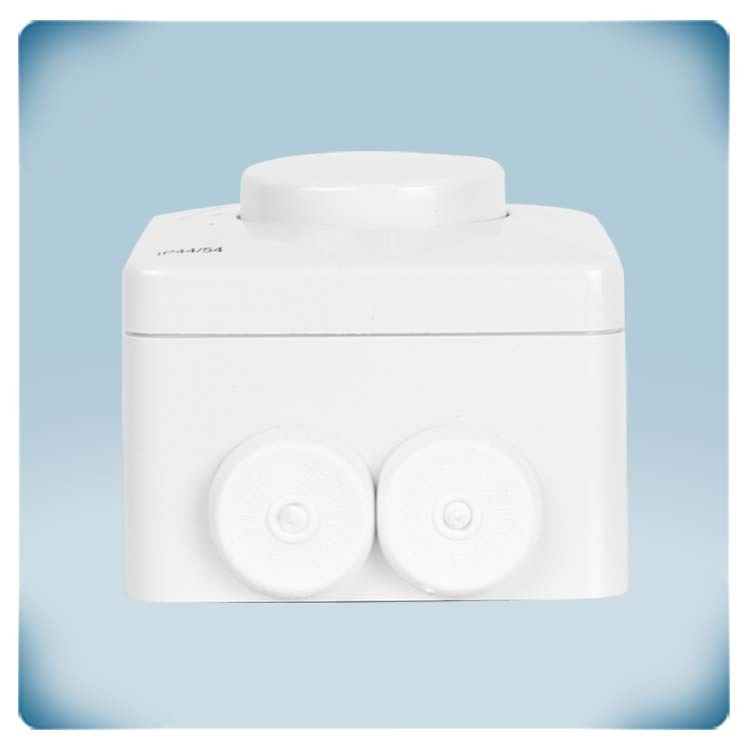

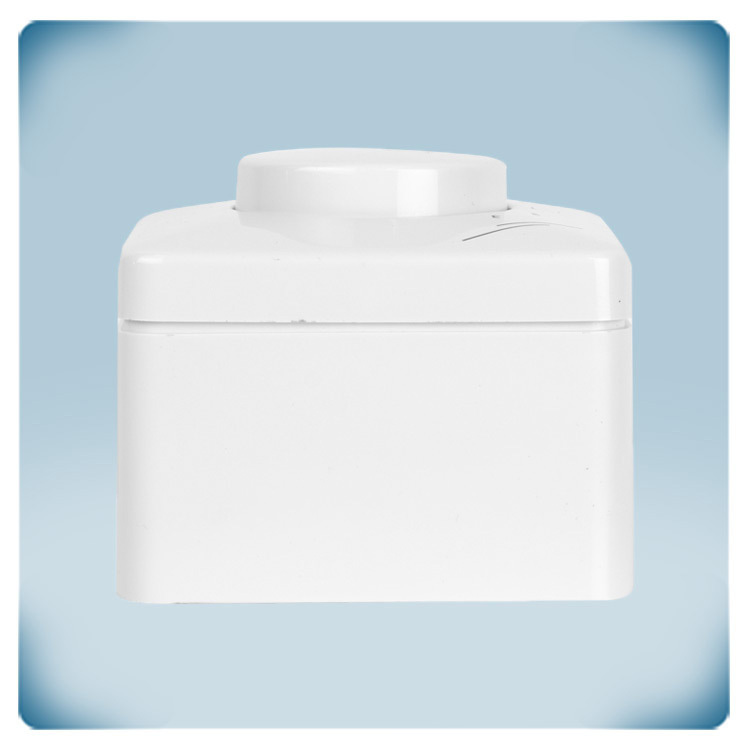

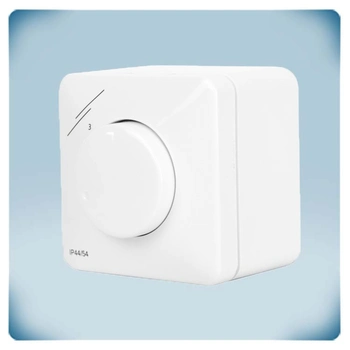

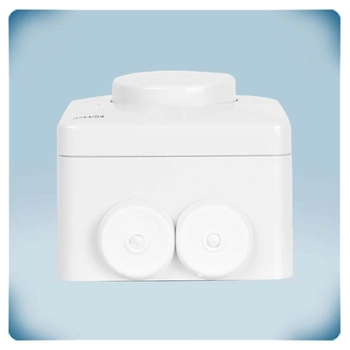

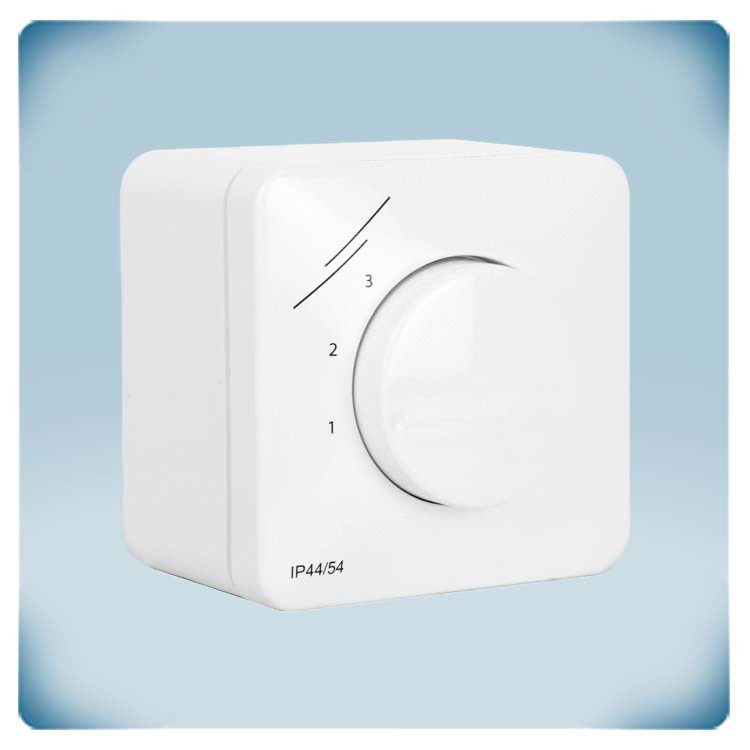

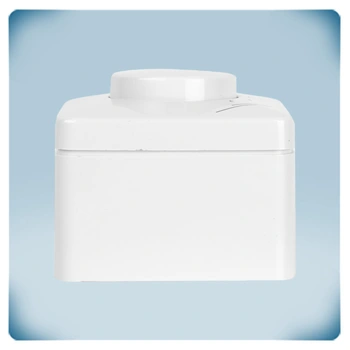

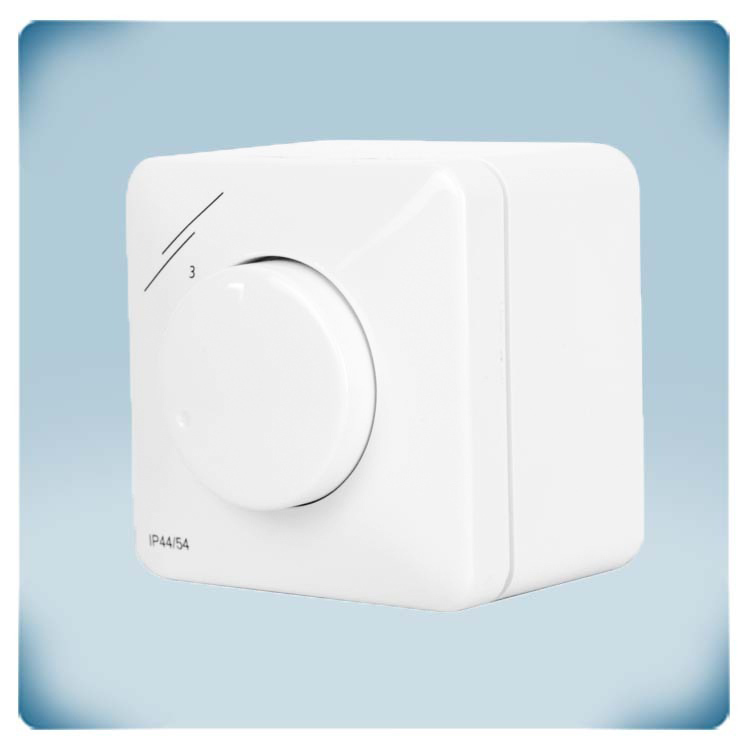

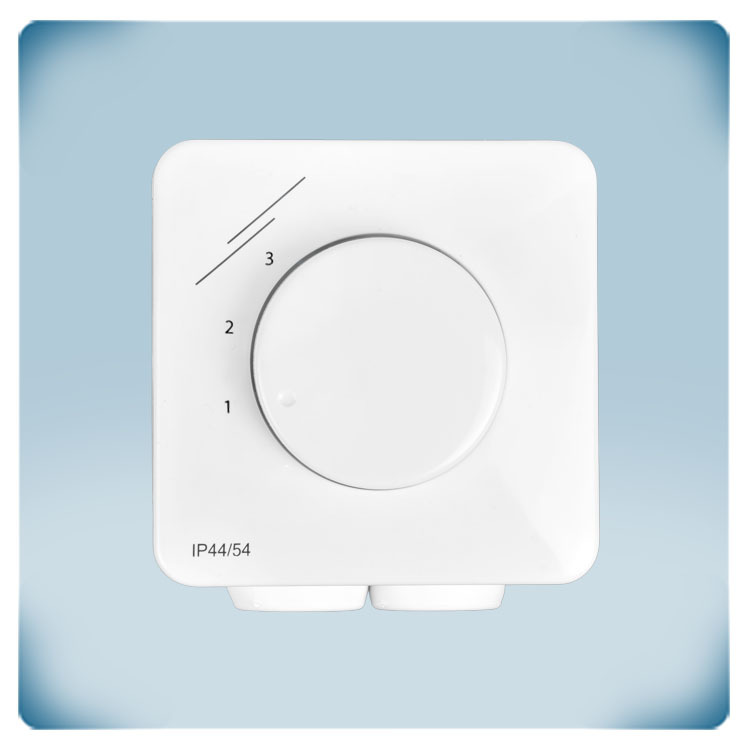

Appareil électronique dans un boîtier en plastique blanc

Interrupteur de commande | 3 positions | ventilateurs EC | sans ARRÊT

Personne n'a encore commenté ce produit, soyez le premier (voir ci-dessous), nous apprécions votre avis !

Code article SMTND-3P-AL

No d'intrastat 85.36.50.15

Catégorie Interrupteurs de commande à 3 positions - moteur EC ou registre air

Stock actuel 0 Unité

Temps d'avance d'usine 5 Jour(s)

Prochaine arrivée 06/11/2026 - 60 Unité

Description du produit

Cet interrupteur de commande à 3 positions est conçu pour optimiser la régulation de la vitesse des ventilateurs EC, des servomoteurs de registre, des régulateurs de vitesse pour ventilateurs AC ou des variateurs de fréquence. Le SMTND-3P-AL offre une commande polyvalente grâce à trois positions fixes, qui simplifient le réglage de la vitesse du ventilateur. Ces positions fixes permettent d’optimiser facilement le fonctionnement et de trouver la vitesse idéale en fonction de vos besoins spécifiques en matière de ventilation.

Il dispose de signaux de sortie réglables. Les positions 1 et 2 permettent de régler librement les signaux de sortie entre 1 et 10 VDC, tandis que la position 3 fournit toujours la tension d’entrée maximale de 10 VDC.

Le SMTND-3P-AL ne dispose pas de position ARRÊT. Aucun risque de mettre accidentellement votre système hors tension : le SMTND-3P-AL garantit une commande fiable et des performances constantes.

Conçu pour durer, son boîtier résistant aux projections d’eau permet une installation encastrée (IP44) ou en saillie (IP54). Quelle que soit la méthode d’installation choisie, l’appareil offre une résistance suffisante pour faire face à diverses conditions environnementales.

Spécifications et descriptions supplémentaires

Qu’est-ce qu’un moteur EC et pourquoi est-il meilleur qu’un moteur AC ?
Un moteur à commutation électronique (EC) est généralement équipé d’un rotor composé d’aimants permanents qui tourne à l’intérieur ou autour du stator. Le régulateur de vitesse intégré au ventilateur génère un courant électrique dans les bobinages du stator. L’intensité de ce courant varie en fonction du signal de commande 0–10 V. Ce courant électrique génère un champ magnétique tournant auquel les aimants permanents s’alignent, entraînant ainsi le fonctionnement du moteur EC.

Les principaux avantages des moteurs EC par rapport aux moteurs AC sont une meilleure efficacité énergétique, une durée de vie plus longue, un niveau sonore réduit et une diminution des interférences électromagnétiques (EMI).

Pour fonctionner de manière optimale, un moteur EC utilise un signal de commande qui définit la vitesse souhaitée du ventilateur. Ce signal peut être numérique, via une communication Modbus RTU, ou analogique, généralement compris entre 0 et 10 V. Le SMTND-3P-AL génère manuellement ce type de signal par paliers.

Qu’est-ce qu’un interrupteur de commande à 3 positions ?
La tension de sortie de cet interrupteur de commande varie en fonction de la position du bouton rotatif. La tension de sortie est répartie sur trois niveaux. Cet interrupteur permet de commander des ventilateurs EC ou des servomoteurs de registre en trois étapes.

Il peut également commander à distance des régulateurs de vitesse pour ventilateurs AC (par exemple les séries EVS ou MVS de Sentera) ou des variateurs de fréquence (série FI-E) en trois étapes.

Cet interrupteur peut être installé dans une pièce de vie, tandis que le régulateur de vitesse du ventilateur se trouve dans un local technique ou une armoire électrique.

Comment le signal de commande peut-il être réglé ?
Pour certaines applications, il est souhaitable de régler le signal de commande afin d’obtenir la vitesse optimale du ventilateur. Les signaux de commande des positions 1 et 2 peuvent être réglés, tandis que le signal de la position 3 est fixe. Pour les positions réglables, le SMTND-3P-AL dispose de potentiomètres de réglage internes permettant de régler le signal entre 1 et 10 VDC. La position 3 correspond toujours à la tension d’alimentation, soit 10 VDC.

Dans certaines situations, il est techniquement ou légalement nécessaire de garantir un débit d’air minimum en toutes circonstances. La vitesse du ventilateur ne doit jamais descendre en dessous d’un niveau minimum. Comme cet interrupteur de commande ne dispose pas de position ARRÊT, le signal de commande n’atteint jamais 0 V. Même en position 1, le signal de commande est d’au moins 1 VDC. Cette tension de sortie minimale peut être réglée à l’aide du potentiomètre intégré.

Qu’est-ce qui rend le boîtier fiable ?
Le boîtier du SMTND-3P-AL est fabriqué en plastique ASA blanc robuste, résistant aux UV, qui protège les composants électroniques contre la poussière, l’eau et les chocs.

Le boîtier offre des possibilités de montage encastré et en saillie, ce qui facilite son installation sur différents types de murs, notamment les cloisons sèches, les murs en maçonnerie ou les panneaux. Il n’est pas nécessaire de choisir entre différentes versions du produit.

En cas de montage encastré, le boîtier s’intègre parfaitement dans une boîte standard européenne et se fond discrètement dans son environnement. Le degré de protection est IP44 pour le montage encastré et IP54 pour le montage en saillie. Le boîtier est très facile à nettoyer à l’aide d’un simple chiffon humide.

Pour garantir la qualité de nos boîtiers, nous les fabriquons nous-mêmes. Notre interrupteur de commande manuel est conçu pour être durable et fiable dans diverses applications HVAC. Sa construction robuste lui permet de résister aux exigences d’un fonctionnement continu et offre aux utilisateurs une solution fiable pour la commande de leurs ventilateurs.

∞ Qu’est-ce qu’un signal de commande ?
