Istruzioni di montaggio

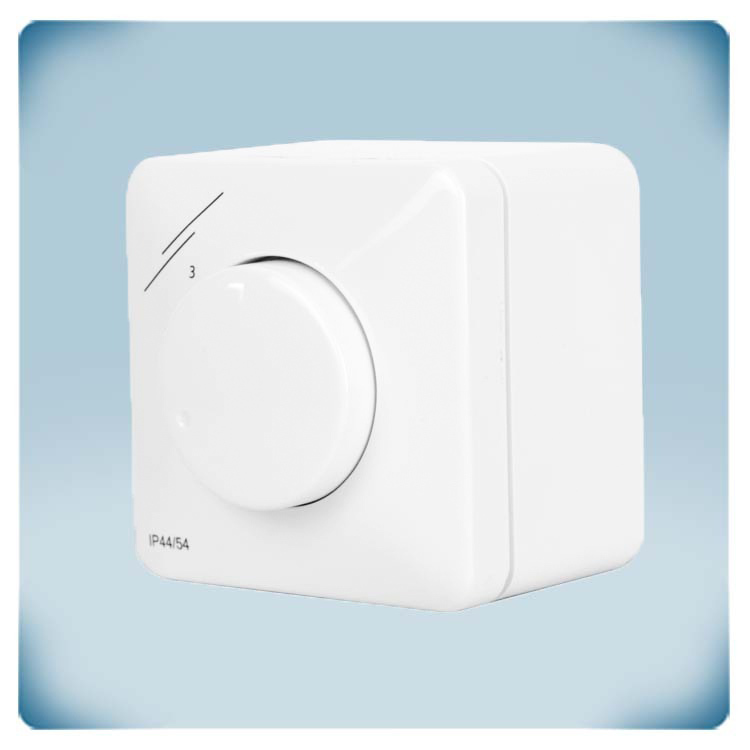

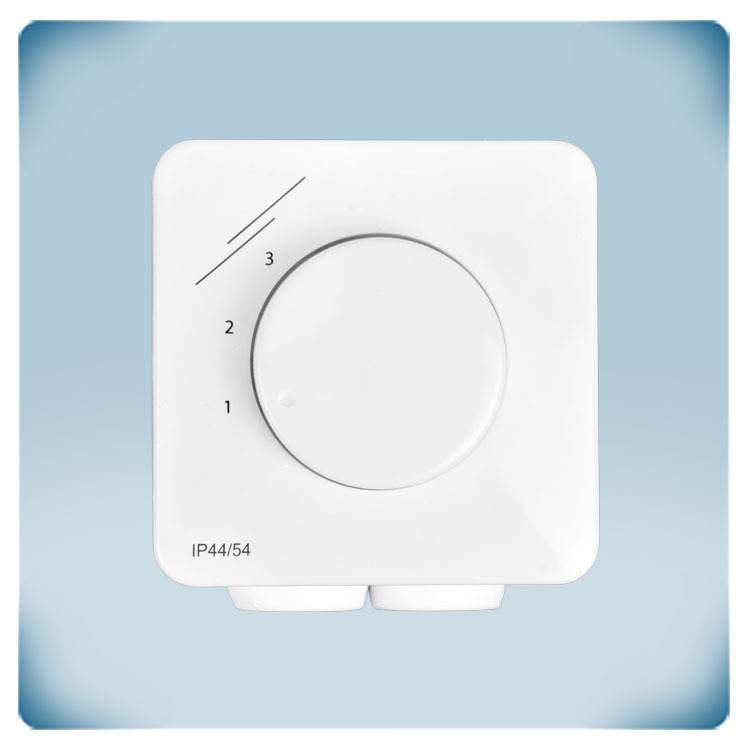

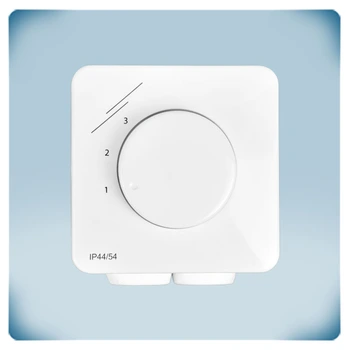

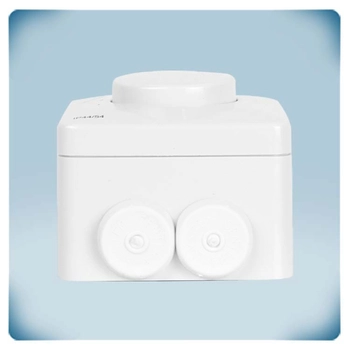

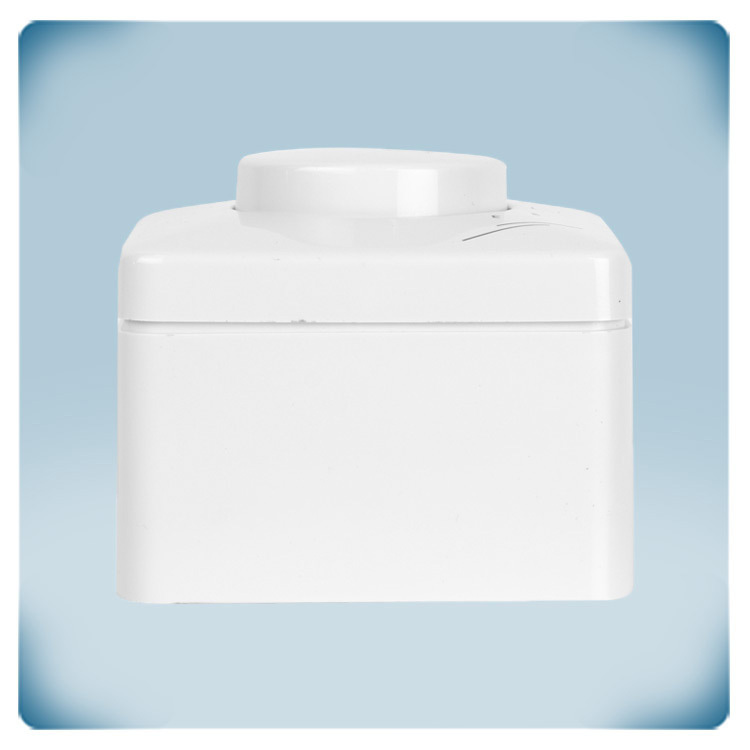

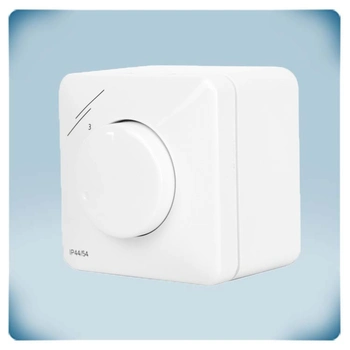

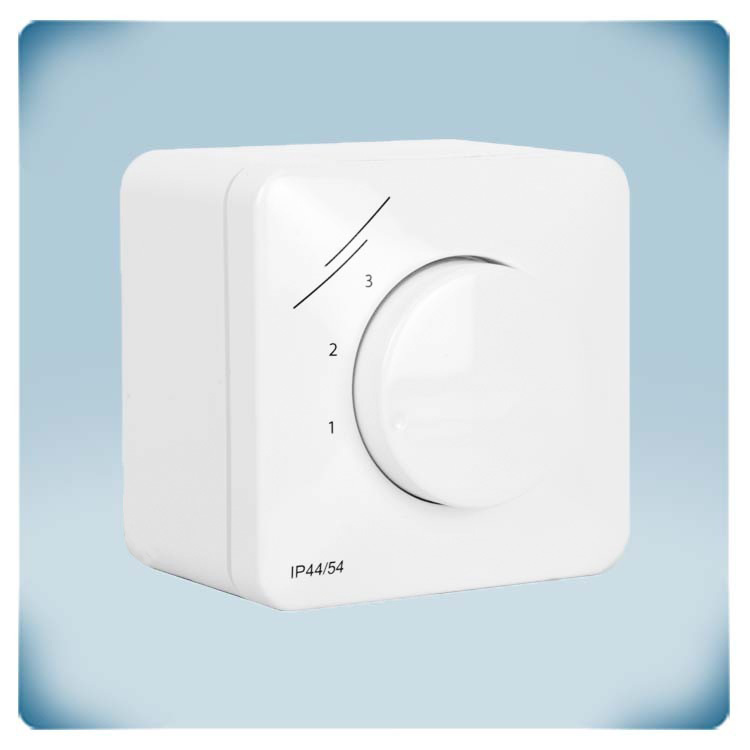

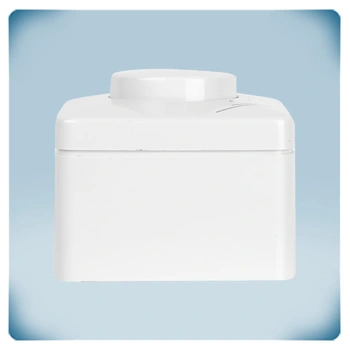

Interruttore 3 posizioni per ventilatori EC | senza OFF
Descrizione del prodotto
Si tratta di un interruttore di comando a 3 posizioni progettato per ottimizzare il controllo della velocità dei ventilatori EC, degli attuatori per serrande, dei regolatori della velocità dei ventilatori AC o degli inverter di frequenza. SMTND-3P-AL offre un controllo versatile con tre posizioni fisse che semplificano la regolazione della velocità del ventilatore. Queste posizioni fisse consentono di ottimizzare facilmente la regolazione e di individuare la velocità ideale in base alle specifiche esigenze di ventilazione.
Dispone di segnali di uscita regolabili. Le posizioni 1 e 2 consentono di personalizzare i segnali di uscita nell'intervallo da 1 a 10 VDC, mentre la posizione 3 fornisce costantemente l'intera tensione di ingresso di 10 VDC.
SMTND-3P-AL non dispone di una posizione OFF. Non occorre preoccuparsi di spegnere accidentalmente il sistema: SMTND-3P-AL garantisce affidabilità e prestazioni costanti.
Progettato per garantire la durata nel tempo, l'involucro resistente agli spruzzi d'acqua di SMTND-3P-AL consente il montaggio a incasso (IP44) o in superficie (IP54). In questo modo, indipendentemente dal metodo di installazione scelto, il dispositivo rimane sufficientemente robusto da resistere a diversi fattori ambientali.
Specifiche e descrizioni aggiuntive
Che cos'è un motore EC e perché è migliore di un motore AC?
Un motore a commutazione elettronica (EC) è generalmente dotato di un rotore composto da magneti permanenti che ruota all'interno o attorno allo statore. Il regolatore della velocità del ventilatore integrato genera una corrente elettrica negli avvolgimenti dello statore, la cui intensità varia in base al segnale di controllo da 0–10 V. Questa corrente elettrica genera un campo magnetico rotante con cui si allineano i magneti permanenti, determinando così il funzionamento del motore EC. I principali vantaggi dei motori EC rispetto ai motori AC sono una maggiore efficienza energetica, una lunga durata di esercizio, livelli di rumorosità inferiori e minori interferenze elettromagnetiche (EMI). Per funzionare in modo ottimale, un motore EC richiede un segnale di controllo che specifichi la velocità desiderata del ventilatore. Questo segnale può essere digitale, tramite comunicazione Modbus RTU, oppure analogico, generalmente compreso tra 0 e 10 V. SMTND-3P-AL genera manualmente questo tipo di segnale con incrementi a gradini.
Che cos'è un interruttore di comando a 3 posizioni?
La tensione di uscita di questo interruttore varia in base alla posizione della manopola rotativa. La tensione di uscita è suddivisa in tre livelli. Questo interruttore consente di controllare ventilatori EC o attuatori per serrande in tre livelli. Può anche controllare a distanza i regolatori della velocità dei ventilatori AC (ad esempio le serie EVS o MVS di Sentera) oppure gli inverter di frequenza serie FI-E in tre livelli. L'interruttore può essere installato nel soggiorno, mentre il regolatore della velocità del ventilatore può trovarsi in un locale tecnico o in un quadro elettrico.
Come è possibile regolare il segnale di controllo?

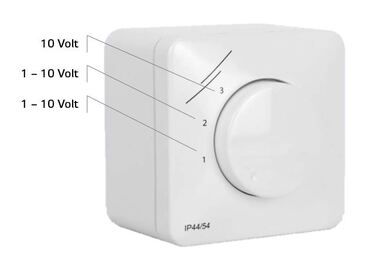

In alcune applicazioni, è opportuno regolare il segnale di controllo per ottenere la velocità ottimale del ventilatore. Il segnale di controllo delle posizioni 1 e 2 è regolabile, mentre quello della posizione 3 è fisso. Per le posizioni regolabili, SMTND-3P-AL dispone di trimmer interni che consentono di impostare il segnale nell'intervallo da 1 a 10 VDC. La posizione 3 corrisponde sempre alla tensione di alimentazione, ovvero 10 VDC.
In alcuni casi, è tecnicamente o legalmente necessario garantire un apporto minimo d'aria in ogni circostanza. La velocità del ventilatore non deve mai scendere al di sotto di un livello minimo. Poiché questo interruttore di comando non dispone di una posizione OFF, il segnale di controllo non raggiunge mai 0 V. Anche in posizione 1, il segnale di controllo è di almeno 1 VDC (questa tensione di uscita minima può essere regolata tramite il trimmer integrato).
Cosa rende affidabile l'involucro?

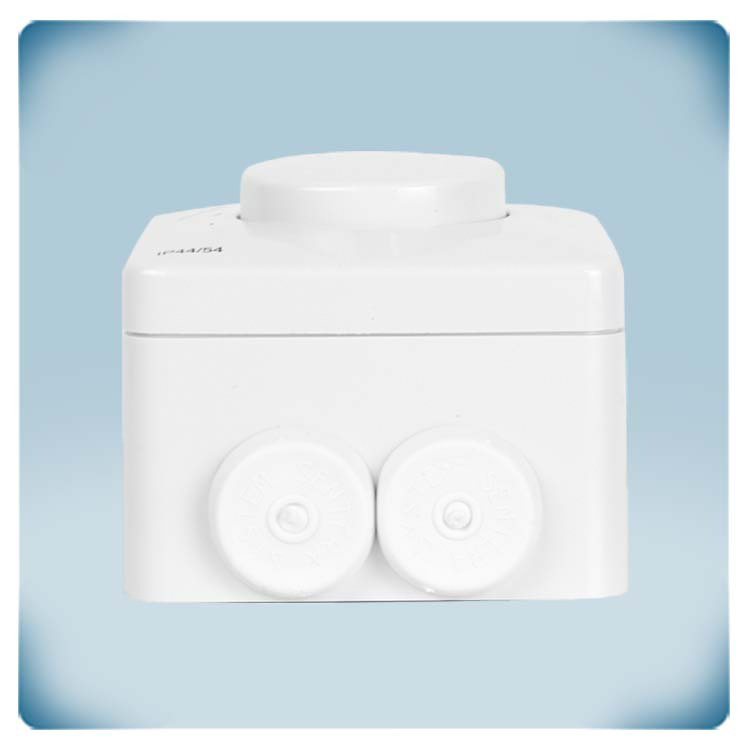

L'involucro di SMTND-3P-AL è realizzato in robusta plastica ASA bianca, resistente ai raggi UV, che protegge i componenti elettronici da polvere, acqua e urti. L'involucro consente sia il montaggio a incasso sia il montaggio a parete, facilitando l'installazione su qualsiasi tipo di parete, comprese le pareti in cartongesso, in muratura o i pannelli. Non è necessario cercare versioni diverse del prodotto. Se si sceglie il montaggio a incasso, il dispositivo si adatta perfettamente alla scatola standard europea e si integra con la superficie circostante. Il grado di protezione è IP44 per il montaggio a incasso e IP54 per il montaggio in superficie. Il suo aspetto si adatta a qualsiasi stile d'interni. La pulizia è molto semplice: basta utilizzare un panno umido.
Il nostro interruttore di comando manuale è progettato per garantire durata e affidabilità in diverse applicazioni HVAC. La struttura robusta è in grado di resistere alle esigenze del funzionamento continuo, offrendo una soluzione affidabile per il controllo della velocità dei ventilatori.
In alcuni casi, è tecnicamente o legalmente necessario garantire un apporto minimo d'aria in ogni circostanza. La velocità del ventilatore non deve mai scendere al di sotto di un livello minimo. Poiché questo interruttore di comando non dispone di una posizione OFF, il segnale di controllo non raggiunge mai 0 V. Anche in posizione 1, il segnale di controllo è di almeno 1 VDC (questa tensione di uscita minima può essere regolata tramite il trimmer integrato).Cosa rende affidabile l'involucro?
L'involucro di SMTND-3P-AL è realizzato in robusta plastica ASA bianca, resistente ai raggi UV, che protegge i componenti elettronici da polvere, acqua e urti. L'involucro consente sia il montaggio a incasso sia il montaggio a parete, facilitando l'installazione su qualsiasi tipo di parete, comprese le pareti in cartongesso, in muratura o i pannelli. Non è necessario cercare versioni diverse del prodotto. Se si sceglie il montaggio a incasso, il dispositivo si adatta perfettamente alla scatola standard europea e si integra con la superficie circostante. Il grado di protezione è IP44 per il montaggio a incasso e IP54 per il montaggio in superficie. Il suo aspetto si adatta a qualsiasi stile d'interni. La pulizia è molto semplice: basta utilizzare un panno umido.
Il nostro interruttore di comando manuale è progettato per garantire durata e affidabilità in diverse applicazioni HVAC. La struttura robusta è in grado di resistere alle esigenze del funzionamento continuo, offrendo una soluzione affidabile per il controllo della velocità dei ventilatori.
