Регулятор электрического нагревателя, 6 кВт, датчик температуры
Описание продукта
Это электрический контроллер нагревательных элементов, который может управлять как однофазными системами 230 VAC, так и двухфазными системами 400 VAC.

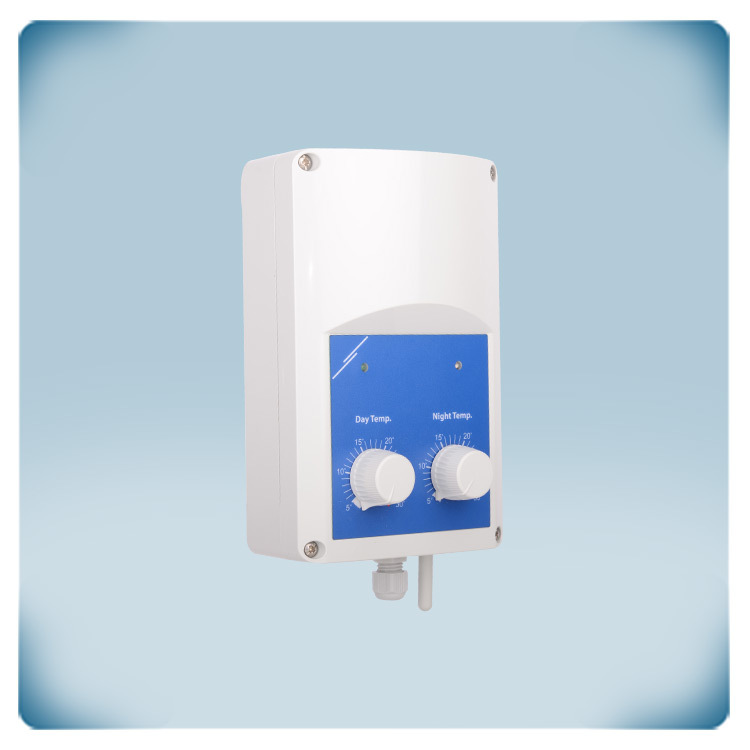

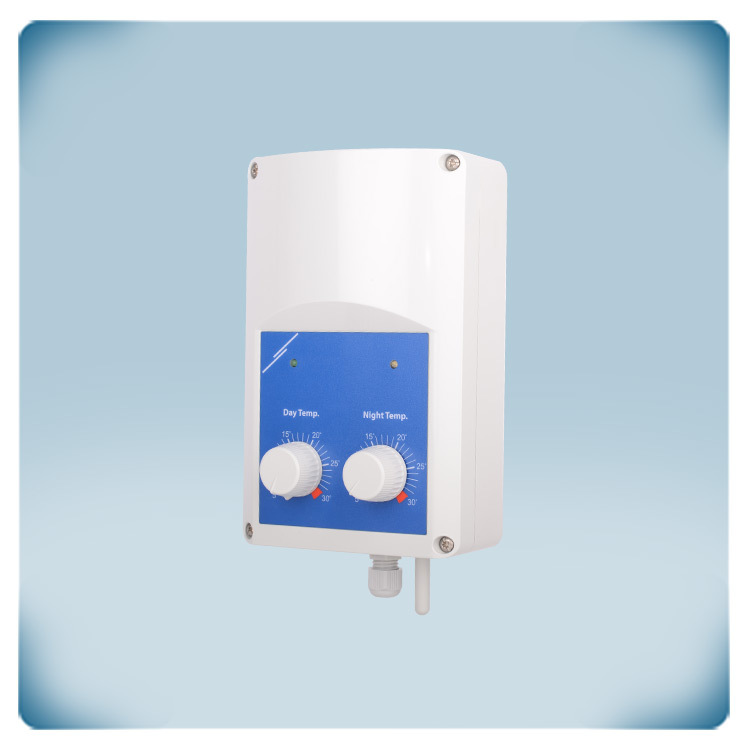

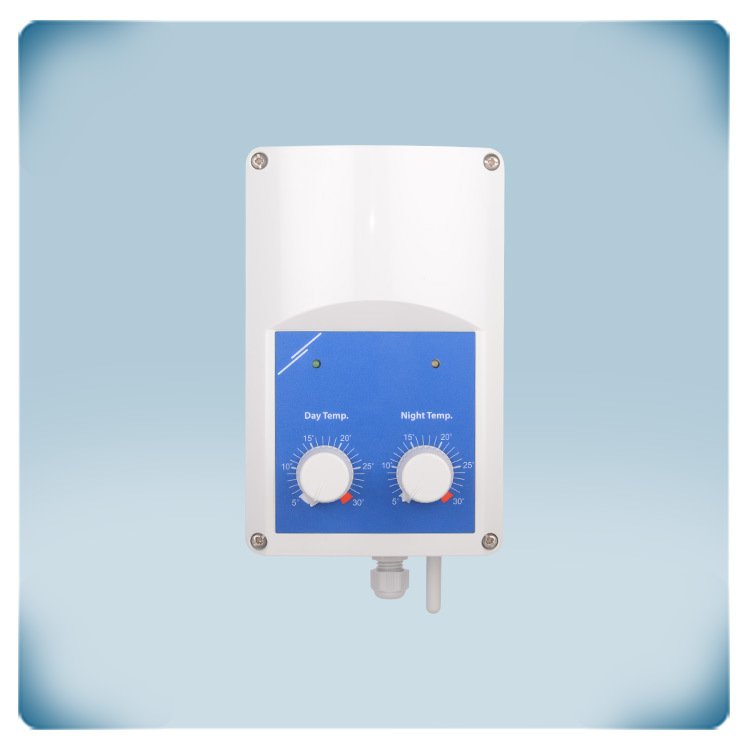

Используя пропорциональное управление во времени с помощью технологии TRIAC, этот контроллер обеспечивает точную модуляцию нагревательных элементов. Температура окружающей среды контролируется с помощью встроенного температурного датчика PT500, а дневная и ночная температура регулируется с помощью двух встроенных потенциометров.
Можно подключить внешний потенциометр для дистанционного регулирования заданных значений. Контроллер имеет цифровые входы для дистанционного включения/выключения и плавного перехода между дневными и ночными температурными настройками.
Контроллер способен управлять максимальной резистивной нагрузкой 3,2 кВт для однофазных конфигураций и 6 кВт для двухфазных систем.
Дополнительные спецификации и описание
Какие дополнительные функции?
Электрические нагревательные элементы преобразуют электроэнергию в теплоту. Теплый воздух можно использовать для обогрева помещения или здания. Контроллеры AH2C1-6-500 используют временно-пропорциональное управление (технология TRIAC) для регуляции работы нагревательного элемента. С помощью двух потенциометров на передней крышке можно настроить необходимую дневную и ночную температуру. С помощью цифрового входа можно выбрать дневной или ночной режим. При необходимости можно использовать внешний потенциометр для дистанционной настройки заданной температуры.
Встроенный температурный датчик
Этот контроллер имеет встроенный температурный датчик PT500 для измерения температуры окружающей среды.
Дополнительная мощность нагрева

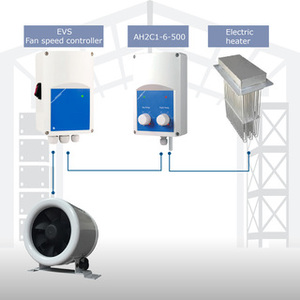

Можно управлять электрическими нагревателями мощностью до 3,2 кВт (230 VAC) или до 6 кВт (400 VAC). При необходимости можно подключить дополнительную мощность нагрева с помощью модуля расширения. Расширительный или вспомогательный модуль можно подключить через выход (0-10 В или 0-20 мА). Дополнительно подключенные нагреватели управляются синхронно.
Как AH2C1 управляет нагревателем?
AH2C1-6-500 может работать как в режиме ведущего, так и в режиме ведомого устройства. Режимы Master и Slave выбираются с помощью регистра Modbus 13 или, если вы предпочитаете ручное управление, с помощью DIP-переключателей.
Электрические нагревательные элементы преобразуют электроэнергию в теплоту. Теплый воздух можно использовать для обогрева помещения или здания. Контроллеры AH2C1-6-500 используют временно-пропорциональное управление (технология TRIAC) для регуляции работы нагревательного элемента. С помощью двух потенциометров на передней крышке можно настроить необходимую дневную и ночную температуру. С помощью цифрового входа можно выбрать дневной или ночной режим. При необходимости можно использовать внешний потенциометр для дистанционной настройки заданной температуры.
Встроенный температурный датчик
Этот контроллер имеет встроенный температурный датчик PT500 для измерения температуры окружающей среды.
Дополнительная мощность нагрева
Можно управлять электрическими нагревателями мощностью до 3,2 кВт (230 VAC) или до 6 кВт (400 VAC). При необходимости можно подключить дополнительную мощность нагрева с помощью модуля расширения. Расширительный или вспомогательный модуль можно подключить через выход (0-10 В или 0-20 мА). Дополнительно подключенные нагреватели управляются синхронно.
Как AH2C1 управляет нагревателем?
AH2C1-6-500 может работать как в режиме ведущего, так и в режиме ведомого устройства. Режимы Master и Slave выбираются с помощью регистра Modbus 13 или, если вы предпочитаете ручное управление, с помощью DIP-переключателей.
Как можно использовать AH2C1-6-500 в различных режимах?
Независимо от того, выбираете ли вы связь через Modbus или предпочитаете простоту DIP-переключателей, контроллер адаптируется к выбранному вами режиму с помощью holding регистра Modbus 13 или конфигурации DIP-переключателей. AH2C1-6-500 может использоваться как главный контроллер или как модуль расширения (slave).
В режиме Master он имеет дополнительные возможности управления, а именно:
Независимо от того, выбираете ли вы связь через Modbus или предпочитаете простоту DIP-переключателей, контроллер адаптируется к выбранному вами режиму с помощью holding регистра Modbus 13 или конфигурации DIP-переключателей. AH2C1-6-500 может использоваться как главный контроллер или как модуль расширения (slave).
В режиме Master он имеет дополнительные возможности управления, а именно:
- Дистанционное включение/выключение: вы можете подключить внешний переключатель, чтобы включать и выключать контроллер на расстоянии.
- Внешний таймер / часы: кроме двух встроенных дневных и ночных потенциометров для выбора настроек, AH2C1-6-500 имеет возможность подключения внешнего таймера или часов для переключения между дневным и ночным потенциометрами (отключение одного и включение другого).
- Внешний потенциометр: кроме двух встроенных дневных и ночных потенциометров для выбора заданного значения, AH2C1 имеет возможность подключения внешнего потенциометра для дистанционного выбора заданного значения (5-30 °C) в случае, если AH2C1-6-500 установлен в одном помещении, а управлять им нужно из другого.
- Аналоговый выход: этот выход повторяет ШИМ-выход нагревателя, то есть 70 % ШИМ-выхода преобразуется в аналоговый выходной сигнал 7 VDC, 80 % ШИМ преобразуется в аналоговый выходной сигнал 8 VDC и т.д. Его можно использовать для управления вентилятором или подчиненным устройством для увеличения выходной мощности.
- Внешний таймер / часы: кроме двух встроенных дневных и ночных потенциометров для выбора настроек, AH2C1-6-500 имеет возможность подключения внешнего таймера или часов для переключения между дневным и ночным потенциометрами (отключение одного и включение другого).
- Внешний потенциометр: кроме двух встроенных дневных и ночных потенциометров для выбора заданного значения, AH2C1 имеет возможность подключения внешнего потенциометра для дистанционного выбора заданного значения (5-30 °C) в случае, если AH2C1-6-500 установлен в одном помещении, а управлять им нужно из другого.
- Аналоговый выход: этот выход повторяет ШИМ-выход нагревателя, то есть 70 % ШИМ-выхода преобразуется в аналоговый выходной сигнал 7 VDC, 80 % ШИМ преобразуется в аналоговый выходной сигнал 8 VDC и т.д. Его можно использовать для управления вентилятором или подчиненным устройством для увеличения выходной мощности.
В режиме Slave встроенный температурный датчик PT500 не используется, а AH2C1-6-500 все еще имеет две дополнительные опции:
- Дистанционное включение / выключение: вы можете подключить внешний переключатель, чтобы включать и выключать контроллер на расстоянии.
- Аналоговый вход: ШИМ-выход нагревателя следует за аналоговым входным сигналом.
Что делает корпус надежным?

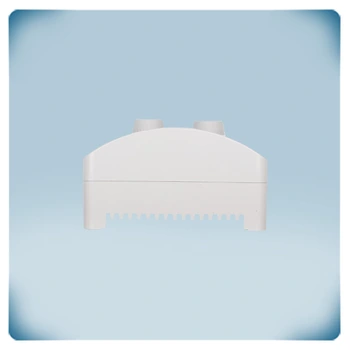

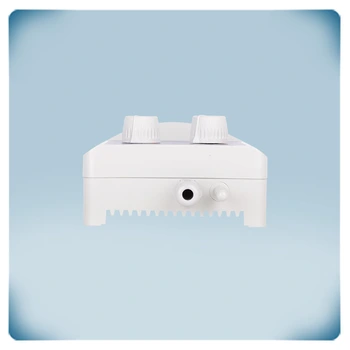

Корпус контроллера изготавливается из высококачественного пластика r-ABS VO (UL94) на нашем собственном заводе. Этот материал является огнестойким, чрезвычайно прочным и обеспечивает хорошую защиту от ударов. Он имеет степень защиты IP54 от проникновения влаги и грязи.
- Аналоговый вход: ШИМ-выход нагревателя следует за аналоговым входным сигналом.
Что делает корпус надежным?
Корпус контроллера изготавливается из высококачественного пластика r-ABS VO (UL94) на нашем собственном заводе. Этот материал является огнестойким, чрезвычайно прочным и обеспечивает хорошую защиту от ударов. Он имеет степень защиты IP54 от проникновения влаги и грязи.
