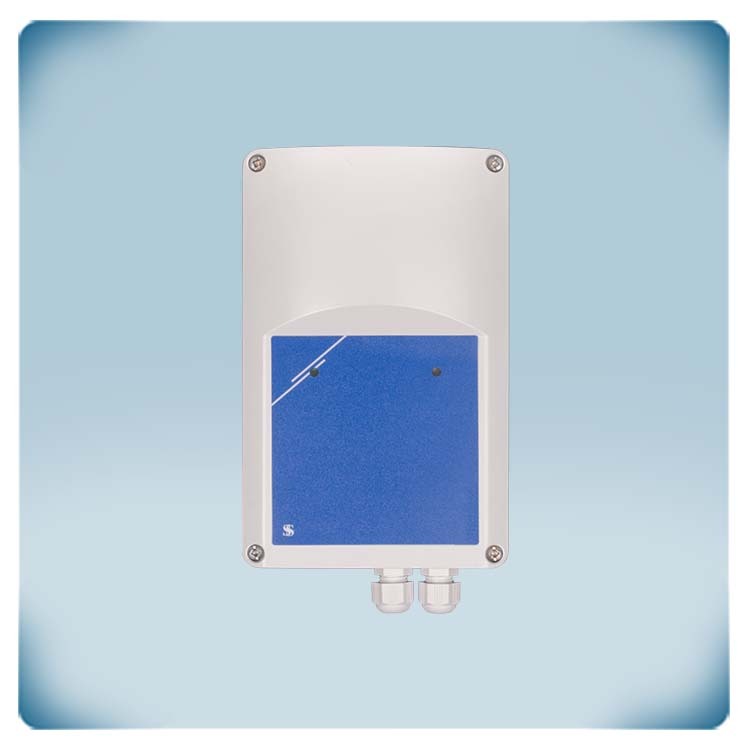

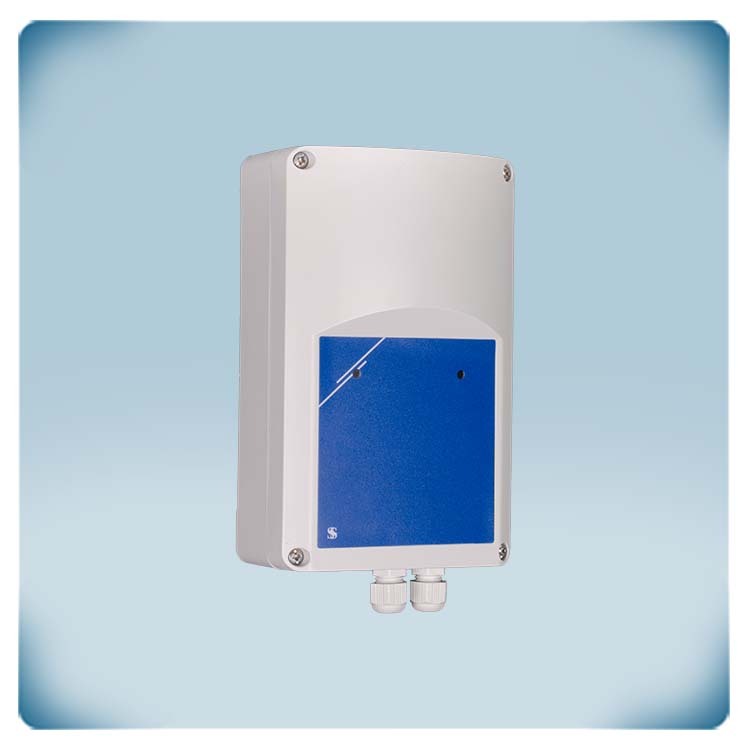

Регулятор электрического нагревателя, модуль расширения, 6 кВт

Электрические нагревательные элементы преобразуют электроэнергию в теплый воздух, который можно использовать для обогрева помещения или здания. Этот расширительный или вспомогательный модуль предназначен для создания дополнительной мощности обогрева в случае превышения максимальной мощности главного модуля. Он не может функционировать, если не подключен к главному устройству. Он управляет подключенными отопительными приборами синхронно с главным устройством. Эти контроллеры отопления используют временно-пропорциональное управление (технология TRIAC) для управления нагревательным элементом.

Какая технология лежит в основе этих контроллеров?

Технология TRIAC - это метод, используемый для регулирования мощности нагревательных элементов или других резистивных нагрузок на основе желаемой заданной температуры. Он предусматривает модуляцию мощности, подаваемой на нагрузку, путем контроля продолжительности включения питания во время каждого цикла синусоиды переменного тока (AC). TRIAC (Triode for Alternating Current) - это тип электронного переключателя, который может контролировать поток тока в обоих направлениях в цепи переменного тока. Он действует как твердотельное реле, позволяя контроллеру быстро включать и выключать питание нагревательного элемента в контролируемом режиме. Продолжительность включения питания во время каждого цикла изменяется для достижения желаемой заданной температуры. Например, если заданная температура ниже текущей, питание может быть включено на более короткое время, что уменьшает общую мощность, подаваемую на нагревательный элемент. И наоборот, если заданное значение выше, питание может быть включено на более длительное время, чтобы увеличить подаваемую мощность.

Модулируя мощность таким образом, пропорциональное по времени управление позволяет регулировать среднюю мощность, подаваемую на нагрузку, и поддерживать относительно стабильную температуру. Этот метод имеет такие преимущества, как точное регулирование, энергоэффективность и уменьшение износа нагревательного элемента за счет минимизации термических циклов.

Управляющий сигнал для пропорционального по времени управления может генерироваться с помощью различных методов, таких как широтно-импульсная модуляция (ШИМ) или управление углом сдвига фаз. Эти методы определяют продолжительность включения питания во время каждого цикла на основе разницы между желаемой температурой и фактической температурой.

Какие существуют варианты управления?
Хотя AH2A1-6 требует наличия ведущего устройства, он может управляться как через Modbus, так и вручную с помощью двух DIP-переключателей на его печатной плате. Кроме коммуникационного соединения Mobdus RTU, контроллер также имеет возможность дистанционного включения/выключения для внешнего переключателя и аналоговый выход, который повторяет ШИМ-выход нагревателя, то есть 70% ШИМ-выход преобразуется в аналоговый выходной сигнал 7 VDC, 80% ШИМ превращается в аналоговый выходной сигнал 8 VDC и тому подобное. Его можно использовать для управления вентилятором или другим подчиненным устройством для увеличения выходной мощности.

Связь Modbus можно использовать для дистанционного управления устройствами AH2A1 или с главного контроллера, то есть компьютера с бесплатным программным обеспечением 3SModbus от Sentera. Когда выбран режим Modbus (через Holding регистр 7), контроллер не соблюдает настройки DIP-переключателей, и все параметры выбираются через Modbus. Можно управлять электрическими нагревателями мощностью до 3,2 кВт (230 VAC) или до 6 кВт (400 VAC). Через выход (0-10 В или 0-20 мА) этого подчиненного модуля можно подключить другой подчиненный модуль для дальнейшего увеличения мощности нагрева. Все нагреватели управляются синхронно.

Что делает корпус надежным?
Корпус изготовлен из высококачественного пластика r-ABS VO (UL94) на нашем собственном заводе. Этот материал является очень прочным и обеспечивает хорошую защиту от ударов. Он обеспечивает защиту IP54 от проникновения влаги и пыли.
