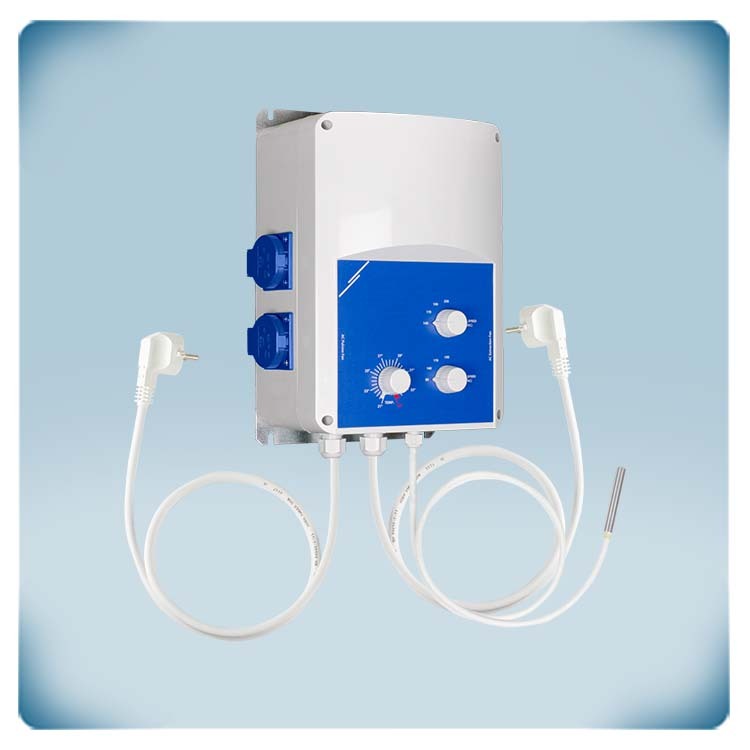

Регулятор скорости | 3,5 А | Регулирование мощности нагревателя
Описание продукта
Этот регулятор скорости вращения вентилятора имеет пять настроек и предварительно подключен. Евророзетки позволяют подключить два АС вентилятора с однофазными двигателями и электрический нагревательный элемент. Максимальный комбинированный ток двигателя составляет 3,5 А, а максимальный ток электронагревателя — 16 А.
Когда температура окружающей среды падает ниже заданной температуры, вентилятор(ы) замедляются и включается обогреватель. Когда температура окружающей среды превышает заданную температуру, электрический нагреватель выключается и скорость вентилятора постепенно увеличивается.
Стандартный проводной датчик PT500 используется для измерения температуры окружающей среды. Потенциометр на передней панели можно использовать для изменения заданного значения температуры. Два поворотных переключателя управляют высокой и низкой скоростью вращения вентилятора.
Напряжение питания составляет 230 VAC.
Дополнительные спецификации и описание
Принцип работы
Работа регулятора скорости GTTE1 основана на применении встроенного автотрансформатора. Он используется для ступенчатого управления напряжением, подаваемого на электродвигатель, что позволяет изменять скорость вращения вентилятора. Эта технология является очень надежной и долговечной. Автотрансформаторы также имеют специальную оболочку для снижения количества создаваемых электрических помех. Выходное напряжение, генерируемое регулятором, имеет форму чистой синусоиды, что обеспечивает тихую работу электродвигателя и повышает срок его службы.
Управление скоростью вращения вентилятора по температуре
Пятиступенчатый трансформаторный регулятор скорости вращения вентилятора GTTE1 оборудован двумя розетками (тип F согласно CEE 7/4, тип С2 согласно ГОСТ 7396.1-89) для подключения вентиляторов. Таким образом, можно подключить приточный и вытяжной вентиляторы, обслуживающие одну систему вентиляции. Когда температура воздуха падает ниже заданного значения, вентиляторы работают на минимальной скорости. Когда температура воздуха превысит заданное значение, скорость вращения вентилятора будет увеличиваться ступенчато. При подключении двух вентиляторов управление ими осуществляется параллельно и в одном диапазоне. Регуляторы скорости серии GTTE1 являются идеальным решением для оранжерейных и тепличных комплексов, а также для животноводческих ферм и стойл.
Управление электрическим воздухонагревателем
Третья розетка предназначена для подключения электрического воздухонагревателя. Когда температура воздуха опускается ниже установленного значения, нагреватель включается. Когда температура воздуха поднимается выше установленной, электрический нагреватель отключается. Требуемая температура воздуха задается с помощью потенциометра, расположенного на передней панели регулятора GTTE1. Ее значение может находиться в диапазоне от 21 до 35 °С.
Датчик температуры PT500
Температура окружающей среды измеряется с помощью накладного датчика температуры PT500. Этот датчик температуры входит в комплект поставки регулятора и подключается непосредственно на заводе Sentera. Датчик температуры PT500 представляет собой термометр сопротивления с чувствительным элементом из платины. Значение их выходного сопротивления изменяется в зависимости от измеренной температуры. При температуре 0 °C датчик PT500 имеет значение сопротивления 500 Ом. Он характеризуется положительным температурным коэффициентом сопротивления, то есть с увеличением температуры растет также и выходное сопротивление. Кабель для подключения датчика, входящий в комплект поставки, имеет длину 4 м.
Максимальная и минимальные скорости вентилятора
Минимальное и максимальное напряжения, подаваемые на электродвигатели можно отрегулировать с помощью двух поворотных переключателей. Минимальное напряжение варьируется в диапазоне от 80 до 190 В, а максимальное – от 140 до 230 В. Регулятор GTTE1 не имеет позиции «Выкл».
Технология Plug&Play
Трансформаторный регулятор GTTE1 поставляется в комплекте с датчиком температуры PT500. Расключение регулятора полностью осуществляется на заводе Sentera. Его можно использовать сразу после подключения. Для корректной работы не требуется никакой дополнительной настройки и программирования. Кабельная продукция также входит в комплект поставки. Для подключения регулятора к сети имеются два отдельных кабеля длиной 1,5 м с вилками типа С2 согласно ГОСТ 7396.1-89 (тип F согласно CEE 7/4). Это дает возможность подключить вентилятор и электронагреватель к разным цепям питания. Приточный вентилятор, вытяжной вентилятор и электрический воздухонагреватель можно подключить через три отдельные розетки типа С2 согласно ГОСТ 7396.1-89 (тип F согласно CEE 7/4). Все розетки имеют степень защиты IP54.
Корпус регулятора
Корпус из высококачественного ABS-пластика производится на собственном заводе Sentera. Изготавливаемые изделия обладают повышенной прочностью и термостойкостью. Корпус регулятора обеспечивает степень защиты IP54, надежно защищая от пыли и влаги. Регулятор скорости GTTE1 предназначен для монтажа на стене или другой вертикальной поверхности внутри помещения. Для более простой установки он оснащен специальной пластиной на корпусе. В целях обеспечения максимально надежной и безопасной работы, а также исключения возможности перегрева регулятор необходимо устанавливать в прохладном месте без прямых солнечных лучей.
Работа регулятора скорости GTTE1 основана на применении встроенного автотрансформатора. Он используется для ступенчатого управления напряжением, подаваемого на электродвигатель, что позволяет изменять скорость вращения вентилятора. Эта технология является очень надежной и долговечной. Автотрансформаторы также имеют специальную оболочку для снижения количества создаваемых электрических помех. Выходное напряжение, генерируемое регулятором, имеет форму чистой синусоиды, что обеспечивает тихую работу электродвигателя и повышает срок его службы.
Управление скоростью вращения вентилятора по температуре
Пятиступенчатый трансформаторный регулятор скорости вращения вентилятора GTTE1 оборудован двумя розетками (тип F согласно CEE 7/4, тип С2 согласно ГОСТ 7396.1-89) для подключения вентиляторов. Таким образом, можно подключить приточный и вытяжной вентиляторы, обслуживающие одну систему вентиляции. Когда температура воздуха падает ниже заданного значения, вентиляторы работают на минимальной скорости. Когда температура воздуха превысит заданное значение, скорость вращения вентилятора будет увеличиваться ступенчато. При подключении двух вентиляторов управление ими осуществляется параллельно и в одном диапазоне. Регуляторы скорости серии GTTE1 являются идеальным решением для оранжерейных и тепличных комплексов, а также для животноводческих ферм и стойл.
Управление электрическим воздухонагревателем
Третья розетка предназначена для подключения электрического воздухонагревателя. Когда температура воздуха опускается ниже установленного значения, нагреватель включается. Когда температура воздуха поднимается выше установленной, электрический нагреватель отключается. Требуемая температура воздуха задается с помощью потенциометра, расположенного на передней панели регулятора GTTE1. Ее значение может находиться в диапазоне от 21 до 35 °С.
Датчик температуры PT500
Температура окружающей среды измеряется с помощью накладного датчика температуры PT500. Этот датчик температуры входит в комплект поставки регулятора и подключается непосредственно на заводе Sentera. Датчик температуры PT500 представляет собой термометр сопротивления с чувствительным элементом из платины. Значение их выходного сопротивления изменяется в зависимости от измеренной температуры. При температуре 0 °C датчик PT500 имеет значение сопротивления 500 Ом. Он характеризуется положительным температурным коэффициентом сопротивления, то есть с увеличением температуры растет также и выходное сопротивление. Кабель для подключения датчика, входящий в комплект поставки, имеет длину 4 м.
Максимальная и минимальные скорости вентилятора
Минимальное и максимальное напряжения, подаваемые на электродвигатели можно отрегулировать с помощью двух поворотных переключателей. Минимальное напряжение варьируется в диапазоне от 80 до 190 В, а максимальное – от 140 до 230 В. Регулятор GTTE1 не имеет позиции «Выкл».
Технология Plug&Play
Трансформаторный регулятор GTTE1 поставляется в комплекте с датчиком температуры PT500. Расключение регулятора полностью осуществляется на заводе Sentera. Его можно использовать сразу после подключения. Для корректной работы не требуется никакой дополнительной настройки и программирования. Кабельная продукция также входит в комплект поставки. Для подключения регулятора к сети имеются два отдельных кабеля длиной 1,5 м с вилками типа С2 согласно ГОСТ 7396.1-89 (тип F согласно CEE 7/4). Это дает возможность подключить вентилятор и электронагреватель к разным цепям питания. Приточный вентилятор, вытяжной вентилятор и электрический воздухонагреватель можно подключить через три отдельные розетки типа С2 согласно ГОСТ 7396.1-89 (тип F согласно CEE 7/4). Все розетки имеют степень защиты IP54.
Корпус регулятора
Корпус из высококачественного ABS-пластика производится на собственном заводе Sentera. Изготавливаемые изделия обладают повышенной прочностью и термостойкостью. Корпус регулятора обеспечивает степень защиты IP54, надежно защищая от пыли и влаги. Регулятор скорости GTTE1 предназначен для монтажа на стене или другой вертикальной поверхности внутри помещения. Для более простой установки он оснащен специальной пластиной на корпусе. В целях обеспечения максимально надежной и безопасной работы, а также исключения возможности перегрева регулятор необходимо устанавливать в прохладном месте без прямых солнечных лучей.
