Техническая спецификация

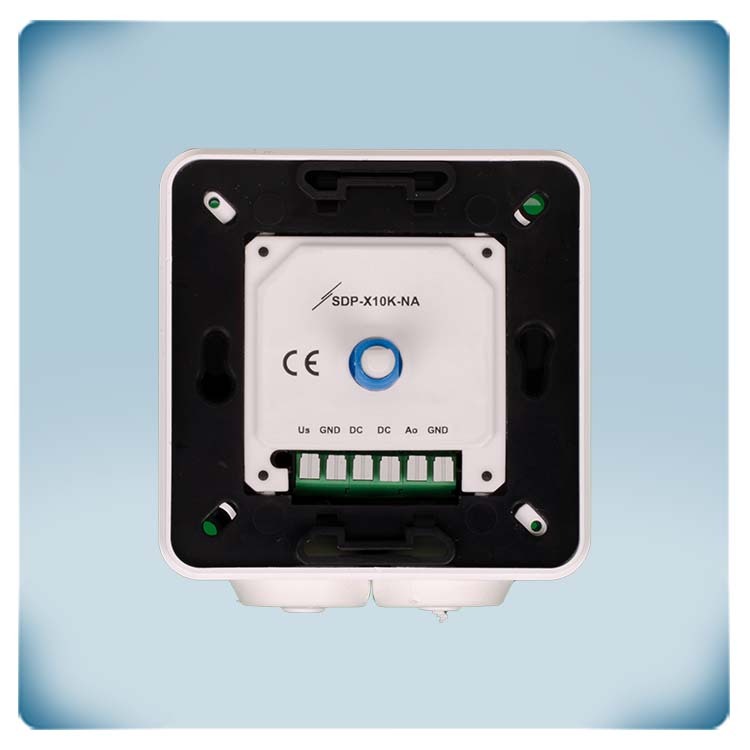

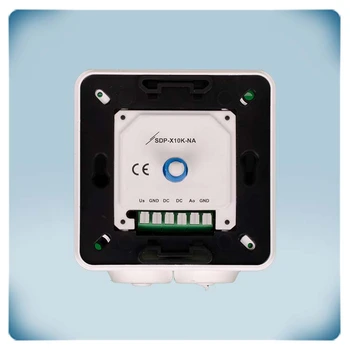

Потенциометр 10К, выход с сухим контактом, положение ВЫКЛ.
Описание продукта
С помощью этого потенциометра на 10 кОм вы можете напрямую управлять ЕС-вентиляторами. Если вы хотите управлять скоростью АС двигателя, подключите этот потенциометр к электронному регулятору скорости вентилятора (EVS, MVS) или частотному преобразователю (FI-E). Этот потенциометр имеет регулируемое сопротивление 0-10 кОм.
Устройство не требует специального источника питания, но входной сигнал должен быть в диапазоне от 0 до 24 VDC. Большинство ЕС-вентиляторов, электронных регуляторов скорости или частотных преобразователей имеют выход с необходимым напряжением. В зависимости от положения регулятора, напряжение обратной связи изменяется, регулируя скорость вращения вентилятора. Выход с сухим контактом можно использовать для дистанционного управления вентилятором или другим оборудованием.
Брызгозащищенный корпус позволяет устанавливать регулятор как на поверхность (IP44), так и в стену (IP54).
Дополнительные спецификации и описание
Как это работает?
Выходное значение (0-10 кОм) этого потенциометра можно отрегулировать с помощью поворотной ручки. Управляющий выход может напрямую управлять ЕС-вентиляторами или приводами заслонок. Он также может удаленно управлять контроллерами скорости вращения АС вентиляторов (серии EVS или MVS) или преобразователями частоты (серия FI-E).
Например, потенциометр можно установить в гостиной, а регулятор скорости вращения вентилятора - в техническом помещении поблизости.
Входное напряжение
Этот потенциометр имеет выходное значение 0-10 кОм. Он может работать с напряжением питания в диапазоне от 0 до 24 VDC.
Например, когда к этому потенциометру подключено напряжение питания 10 VDC, он генерирует сигнал управления в диапазоне 0 - 10 В.
Выход с сухим контактом
Этот потенциометр имеет выход с сухим контактом. Этот выход может использоваться для управления внешним устройством (например, заслонкой) или для включения/отключения двигателя. Когда ручка потенциометра полностью повернута против часовой стрелки, сухой контакт разомкнут. При повороте ручки потенциометра по часовой стрелке контакт замыкается.
Положение ВЫКЛ.
Поворотная ручка находится в положении ВЫКЛ: когда поворотная ручка полностью повернута против часовой стрелки, она щелкает в положении ВЫКЛ. В положении ВЫКЛ. выход сухого контакта разомкнут, а значение выхода равно 0 кОм.
Выходное значение (0-10 кОм) этого потенциометра можно отрегулировать с помощью поворотной ручки. Управляющий выход может напрямую управлять ЕС-вентиляторами или приводами заслонок. Он также может удаленно управлять контроллерами скорости вращения АС вентиляторов (серии EVS или MVS) или преобразователями частоты (серия FI-E).
Например, потенциометр можно установить в гостиной, а регулятор скорости вращения вентилятора - в техническом помещении поблизости.
Входное напряжение
Этот потенциометр имеет выходное значение 0-10 кОм. Он может работать с напряжением питания в диапазоне от 0 до 24 VDC.
Например, когда к этому потенциометру подключено напряжение питания 10 VDC, он генерирует сигнал управления в диапазоне 0 - 10 В.
Выход с сухим контактом
Этот потенциометр имеет выход с сухим контактом. Этот выход может использоваться для управления внешним устройством (например, заслонкой) или для включения/отключения двигателя. Когда ручка потенциометра полностью повернута против часовой стрелки, сухой контакт разомкнут. При повороте ручки потенциометра по часовой стрелке контакт замыкается.
Положение ВЫКЛ.
Поворотная ручка находится в положении ВЫКЛ: когда поворотная ручка полностью повернута против часовой стрелки, она щелкает в положении ВЫКЛ. В положении ВЫКЛ. выход сухого контакта разомкнут, а значение выхода равно 0 кОм.
Простота установки
Серия SDP предлагает исключительную простоту установки благодаря модульной безвинтовой клеммной колодке с шагом 5 мм. Это не только сокращает время установки, но и повышает удобство работы пользователя, устраняя необходимость в закручивании и выкручивании винтов. Безвинтовая технология крепления обеспечивает надежное соединение без необходимости постоянных проверок или повторной затяжки ослабленных проводов из-за возмущений, температурных циклов или обрывов жил.
Корпус 2-в-1
Потенциометры серии SDP пригодны как для поверхностного, так и для скрытого монтажа, то есть их можно устанавливать на любую стену - сплошную стену, гипсокартон или даже деревянную панель. Монтажные отверстия идеально подходят к стандартным европейским настенным коробкам, используемым для скрытого монтажа. Класс защиты - IP44 для скрытого монтажа и IP54 для накладного монтажа. Кроме того, он очень хорошо выглядит и хорошо сочетается с любым стилем интерьера.
Серия SDP предлагает исключительную простоту установки благодаря модульной безвинтовой клеммной колодке с шагом 5 мм. Это не только сокращает время установки, но и повышает удобство работы пользователя, устраняя необходимость в закручивании и выкручивании винтов. Безвинтовая технология крепления обеспечивает надежное соединение без необходимости постоянных проверок или повторной затяжки ослабленных проводов из-за возмущений, температурных циклов или обрывов жил.
Корпус 2-в-1
Потенциометры серии SDP пригодны как для поверхностного, так и для скрытого монтажа, то есть их можно устанавливать на любую стену - сплошную стену, гипсокартон или даже деревянную панель. Монтажные отверстия идеально подходят к стандартным европейским настенным коробкам, используемым для скрытого монтажа. Класс защиты - IP44 для скрытого монтажа и IP54 для накладного монтажа. Кроме того, он очень хорошо выглядит и хорошо сочетается с любым стилем интерьера.
