Потенциометр 0-10 В с положением ВЫКЛ, 24 VAC-VDC
Описание продукта
MTP-G010-AT - это надежное решение для точного управления вентиляционными системами. Этот потенциометр оснащен расширенными функциями, позволяющими управлять ЕС-вентиляторами, приводами заслонок, контроллерами скорости АС вентиляторов или частотными инверторами. Он легко адаптируется к различным сценариям, предлагая универсальность с диапазоном напряжения питания 15-24 VAC или 18-34 VDC.
Управление осуществляется с помощью плавного выходного сигнала, который легко регулируется с помощью ручного поворотного регулятора. Положение OFF деактивирует управляющий сигнал простым поворотом ручки против часовой стрелки. Триммеры позволяют регулировать минимальный (0-7 VDC) и максимальный (3-10 VDC) уровни выходного сигнала.
MTP-G010-AT имеет прочный корпус с защитой от брызг, пригодный для врезного (IP44) или поверхностного (IP54) монтажа. MTP-G010-AT является практичным выбором для управления вентиляционными системами. Повысьте свой опыт управления с помощью устройства, которое безупречно сочетает в себе функциональность и долговечность, обеспечивая надежное решение, приспособленное к вашим потребностям.
Документы
Дополнительные спецификации и описание
Сигнал управления (выходной потенциометр) увеличивается или уменьшается в соответствии с положением поворотной ручки. Этот сигнал управления может непосредственно управлять ЕС вентиляторами или приводами заслонок. Он также может дистанционно управлять регуляторами скорости вращения AC вентилятора (серии EVS или MVS) или инверторами частоты (серия FI-E). Например, потенциометр можно установить в гостиной, тогда как регулятор скорости вращения вентилятора находится в техническом помещении или електрокабинете.
Источник питания 24 В

24 VDC или 24 VAC- это общеупотребляемое напряжения питания в системе ОВиК. Sentera предлагает полный ассортимент высококачественных источников питания 24 В.

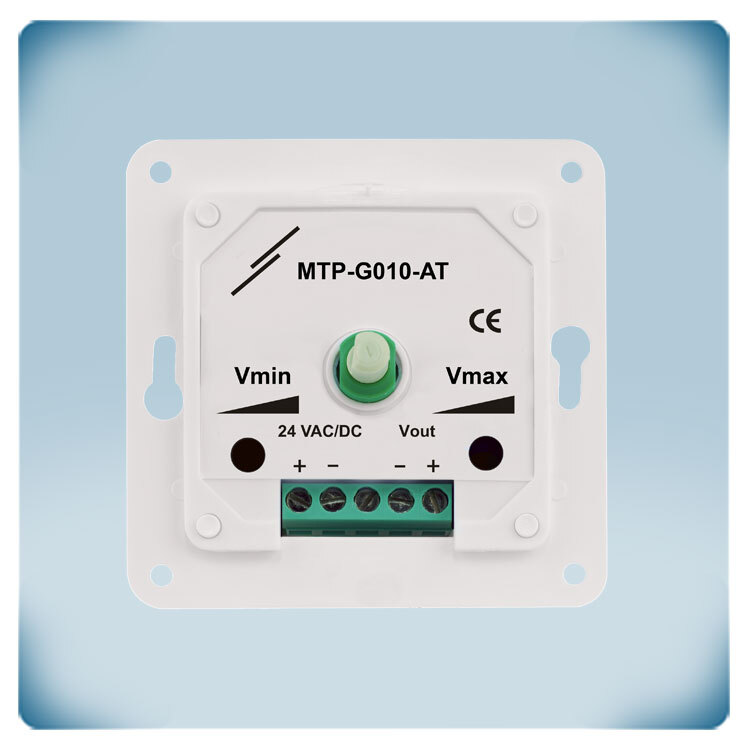

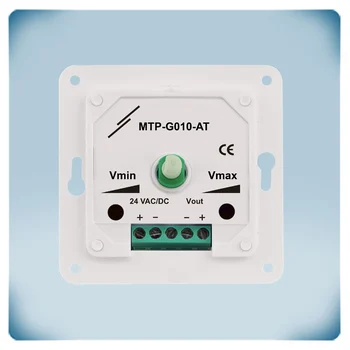

Для некоторых приложений желательно настроить нижний и верхний предел сигнала управления. Некоторые ЕС-двигатели или заслонки на приводе не могут обрабатывать сигналы управления, которые слишком низкие. Нижную границу сигнала можно регулировать с помощью встроенного триммера, а верхнюю можно уменьшить с помощью максимального триммера. Это ограничит максимальную скорость вентилятора.
Каковы пределы сигнала управления?
Минимальное значение сигнала управления может быть установлено от 0 до 7 VDC. Максимальное значение от 3 до 10 VDC. Всегда проверяйте, применяются ли ограничения в сочетании с напряжением, что подается и соответствует ли выходной сигнал техническим характеристикам подключенного устройства.
Например, если подаваемое напряжение составляет 15 VDC, а верхний предел установлен на 100%, подключенное устройство должно быть способно обрабатывать сигнал управления до 15 VDC.
Положение ВЫКЛ
Когда поворотная ручка вращается полностью против часовой стрелки, сигнал управления будет отключен. Когда поворотная ручка поворачивается по часовой стрелке, она щелкает из положения ВЫКЛ. Сигнал управления немедленно перескочит на свой нижний предельный уровень. Если к потенциометру подключен EC вентилятор, он будет запускаться и ускоряться до низкой скорости. EC вентилятор никогда нельзя включать со скоростью ниже выбранной минимальной скорости.
Этот потенциометр можно встроить в стену или закрепить на поверхности стены или панели. Его монтажные отверстия идеально подходят к стандартным европейским настенным коробкам. Корпус изготовлен из высококачественного пластика ASA приятного кремового цвета (RAL9010). Материал устойчив к ультрафиолетовому излучению и защищает от ударов. Класс защиты - IP44 для встроенного и IP54 для настенного монтажа. Он защищает электронику от попадания пыли, грязи и воды внутрь корпуса.
