Потенциометр с выходом сухого контакта, связь Modbus RTU
Описание продукта

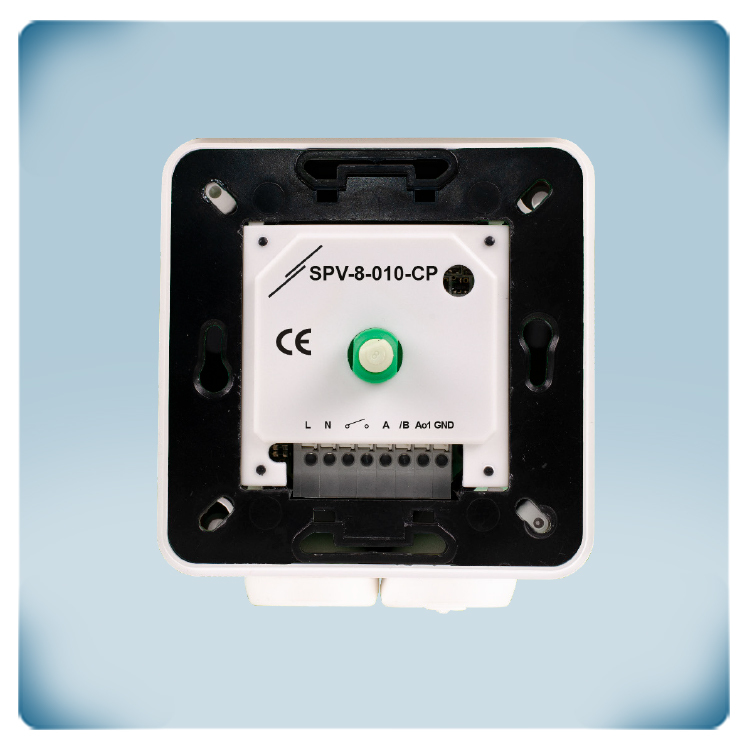

SPV-8-010-CP - это потенциометр, который упрощает управление вентиляционными системами. Благодаря связи Modbus RTU это устройство обеспечивает беспрепятственную интеграцию в различные установки, предоставляя пользователям широкий выбор применения.
Разработанный для глобальной совместимости, SPV-8-010-CP работает с напряжением питания 85-264 VAC 50-60 Гц. Такой широкий диапазон обеспечивает адаптацию к почти любой сети питания по всему миру, что делает его надежным выбором для разнообразных условий эксплуатации.
Этот потенциометр выводит управление на новый уровень, управляя ЕС-вентиляторами, контроллерами скорости вентиляторов переменного тока или приводами заслонок. Вы можете выбрать один из нескольких типов выхода, включая 0-10 В, 0-20 мА или ШИМ 0-100%, а функция сухого контакта позволяет с легкостью дистанционно включать или выключать внешнее оборудование. Универсальность потенциометра обеспечивается благодаря выбору настроек: нормальный или инверсный режим работы, минимальный и максимальный уровень сигнала, а также перезапись выхода. Доступ ко всем этим функциям осуществляется через регистры Modbus, предоставляя возможность настройки потенциометра в соответствии с вашими конкретными потребностями.
Благодаря Modbus RTU к SPV-8-010-CP можно получить удаленный доступ через систему управления зданием (BMS) или через облако SenteraWeb.
Документы
Дополнительные спецификации и описание
Серия SPV может использоваться как простой потенциометр. С помощью поворотной ручки можно установить выходное значение, которое может управлять EC вентиляторами или приводами заслонок. Он также может дистанционно управлять контроллерами скорости вращения АС вентиляторов (серии EVS или MVS) или преобразователями частоты (серия FI-E). Выходное значение по умолчанию - 0-10 В. При необходимости его можно отрегулировать. Тип выхода этого потенциометра можно выбрать через Modbus RTU: 0–10 В, 0–20 мА или 0–100% ШИМ. Этот потенциометр работает непосредственно от сетевого напряжения 230 VAC. Отдельное питание не требуется!
Потенциометр 0-10 В с Modbus RTU
Это не просто потенциометр. Это современный цифровой потенциометр. Он может работать автономно или может быть интегрирован в сеть Modbus-RTU.
Например, потенциометр может управлять EC вентилятором через 0-10 В и в то же время система управления зданием может считывать установленное значение потенциометра. При необходимости, администрация здания может даже взять под контроль выход потенциометра 0-10 В.
Modbus RTU

Серия SPV предлагает цифровое управление для контроллеров скорости вращения АС вентиляторов (серия RTVS1) через Modbus RTU. Оба устройства подключены цифровым способом. Это снижает риск возникновения помех и дает возможность увеличить длину кабеля между потенциометром и регулятором скорости вентилятора.
Регулируемый минимальный и максимальный уровень
Некоторые ЕС двигатели или заслонки на приводе не могут обрабатывать слишком низкие сигналы управления. Иногда вентилятор чрезмерно или слишком мощный. Не волнуйтесь, минимальное и максимальное исходное значение потенциометра можно регулировать с помощью Modbus RTU. Например, по умолчанию выходной сигнал составляет 0-10 В, его можно настроить на 4-9 В или другой диапазон.
Реверсивный выходной сигнал
По умолчанию, этот выходной сигнал потенциометра изменяется от низкого на высокий. Можно инвертировать выходной сигнал этого потенциометра, чтобы он перешел от высокого к низкому. Например, по умолчанию, выходной сигнал составляет 0-10 В. Его можно отрегулировать на 10-0 В.
Выход сухого контакта
Этот потенциометр имеет выход сухого контакта, который может использоваться для управления внешним устройством (например, заслонкой) или для включения / выключения двигателя. Когда ручку потенциометра повернуть полностью против часовой стрелки, сухой контакт разомкнется. При повороте ручки потенциометра по часовой стрелке контакт замыкается.
