Потенциометр, связь Modbus RTU
Описание продукта

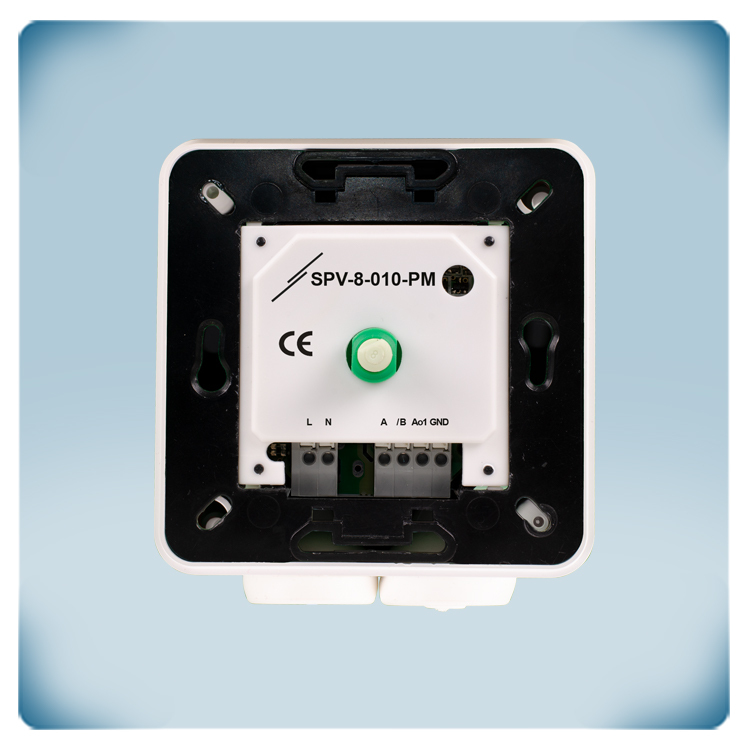

SPV-8-010-PM - это потенциометр, который упрощает управление вентиляционными системами. Благодаря связи Modbus RTU это устройство обеспечивает беспрепятственную интеграцию в различные установки, предоставляя пользователям широкий выбор применения.
Разработанный для глобальной совместимости, SPV-8-010-PM работает с напряжением питания 85-264 VAC 50-60 Гц. Такой широкий диапазон обеспечивает адаптацию к почти любой сети питания по всему миру, что делает его надежным выбором для разнообразных условий эксплуатации.
Этот потенциометр выводит управление на новый уровень, управляя ЕС-вентиляторами, контроллерами скорости вентиляторов переменного тока или приводами заслонок. Вы можете выбрать один из нескольких типов выхода, включая 0-10 В, 0-20 мА или ШИМ 0-100%, а простой поворот против часовой стрелки в положение OFF выключает управляющий сигнал. Универсальность потенциометра обеспечивается благодаря выбору настроек: нормальный или инверсный режим работы, минимальный и максимальный уровень сигнала, а также перезапись выхода. Доступ ко всем этим функциям осуществляется через регистры Modbus, предоставляя возможность настройки потенциометра в соответствии с вашими конкретными потребностями.
Благодаря Modbus RTU к SPV-8-010-PM можно получить удаленный доступ через систему управления зданием (BMS) или через облако SenteraWeb.
Документы
Дополнительные спецификации и описание
Это не просто потенциометр. Это современный цифровой потенциометр. Он может работать автономно или может быть интегрирован в сеть Modbus-RTU.
Например, потенциометр может управлять EC вентилятором через 0-10 В и в то же время система управления зданием может считывать установленное значение потенциометра. При необходимости администрация здания может даже взять под контроль выход потенциометра 0-10 В.
SPV-8-010-PM является преемником серии MTV-1-010-PM и имеет почти такую же функциональность, но является лучшей. Старая технология с использованием перемычек заменена на связь Modbus RTU, алгоритм управления усовершенствован, подключение осуществляется с помощью вжимного соединения CAGE CLAMP®. Вы можете использовать SPV как ручной потенциометр, но для того, чтобы использовать весь набор его функций, мы рекомендуем использовать связь Modbus RTU.
Modbus RTU
Серия SPV предлагает цифровое управление для контроллеров скорости вращения АС вентиляторов (серия RTVS1) через Modbus RTU. Оба устройства подключены цифровым способом. Это снижает риск возникновения помех и дает возможность увеличить длину кабеля между потенциометром и регулятором скорости вентилятора.

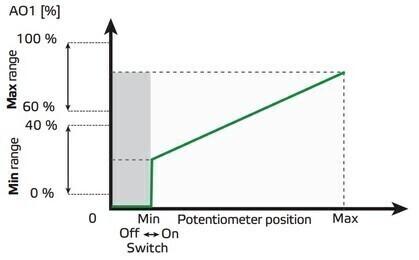

Регулируемый минимальный и максимальный уровень
Некоторые ЕС двигатели или заслонки на приводе не могут обрабатывать слишком низкие сигналы управления. Иногда вентилятор чрезмерно или слишком мощный. Не волнуйтесь, минимальное и максимальное исходное значение потенциометра можно регулировать с помощью Modbus RTU. Например, по умолчанию выходной сигнал составляет 0-10 В, его можно настроить на 4-9 В или другой диапазон.

С помощью дополнительного интернет-шлюза этот потенциометр можно подключить к SenteraWeb - онлайн-порталу HVAC. Это позволяет дистанционно считывать выходное значение или даже перезаписывать его. SenteraWeb имеет таймер на день и неделю. Это позволяет перезаписать выход потенциометра в определенные моменты дня или недели. Для использования SenteraWeb не нужно устанавливать приложения или программное обеспечение. SenteraWeb доступен через стандартный веб-браузер, такой как Google Chrome или MS Edge.
Реверсивный выходной сигнал
По умолчанию, этот выходной сигнал потенциометра изменяется от низкого на высокий. Можно инвертировать выходной сигнал этого потенциометра, чтобы он перешёл от высокого к низкому. Например, по умолчанию, выходной сигнал составляет 0-10 В. Его можно отрегулировать на 10-0 В.
Напряжение питания 230 VAC
Напряжение питания потенциометра 230 VAC. Отдельного питания не требуется!
Различные типы выходного сигнала
Тип выходного сигнала этого потенциометра можно выбрать с помощью Modbus RTU: 0-10 VDC, 0-20 мА или 0-100% ШИМ.
Для надежной и долгосрочной службы устройства рекомендуем соблюдать температуру рабочей среды в пределах 0-40 °C и 5-95% относительной влажности без образования конденсата. Избегайте воздействия химических паров, прямых солнечных лучей и вибраций на устройство.
