Техническая спецификация
Потенциометр ОвиК | сухой контакт без положения выкл. | 5-24 VDC
Описание продукта
SDP-E0US-DC - это решение для точного управления в вентиляционных системах. Этот потенциометр с расширенными функциями позволяет управлять ЕС-вентиляторами, приводами заслонок, контроллерами скорости АС вентиляторов или частотными инверторами. Благодаря диапазону напряжения питания от 5 до 24 VDC, он может быть легко адаптирован к использованию в различных ситуациях.
Управляйте с помощью непрерывного переменного выходного сигнала, который настраивается вручную с помощью поворотной ручки. SDP-E0US-DC не имеет выключателя - вам не нужно беспокоиться о том, что система может быть случайно выключена. Сухой контакт позволяет с легкостью дистанционно включать и выключать внешнее оборудование. Точно настройте систему с помощью регулируемых триммеров в диапазоне от 0 до 100% напряжения питания. Эта уникальная функция позволяет инвертировать выходной сигнал управления, предлагая гибкость настройки - скорость от минимальной до максимальной или наоборот.
SDP-E0US-DC, созданный для долговечности, имеет брызгозащищенный корпус, что позволяет устанавливать его как во врезную коробку (IP44), так и на любую вертикальную поверхность (IP54).
Дополнительные спецификации и описание
Потенциометр ОВиК
Этот потенциометр генерирует аналоговый выход или управляющий сигнал для управления другими устройствами, такими как ЕС-вентилятор или регулятор скорости вращения вентилятора. Управляющий сигнал (выходной потенциометр) увеличивается или уменьшается в зависимости от положения поворотной ручки. Этот сигнал может управлять ЕС-вентиляторами, приводами заслонок, а также регуляторами скорости вращения АС вентиляторов (серия EVS или MVS) или преобразователями частоты (серия FI-E).
Например, потенциометр может быть установлен в жилом помещении, а регулятор скорости вентилятора в техническом помещении или электрошкафу.

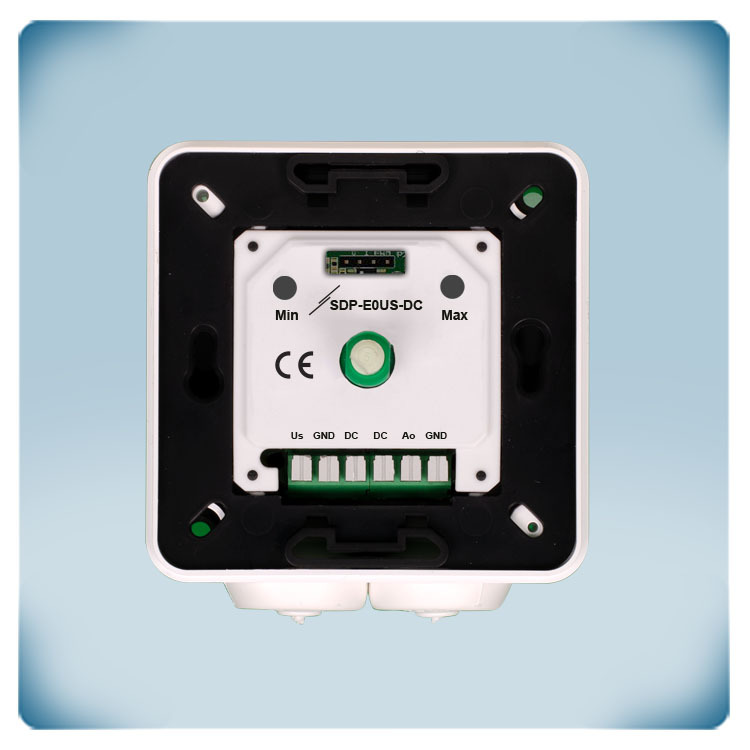

Регулируемый минимальный и максимальный уровень
Для некоторых приложений желательно настроить нижний предел и верхний предел управляющего сигнала. Некоторые ЕС двигатели или приводы заслонок не могут обрабатывать слишком низкие сигналы. Нижний предел управляющего сигнала можно регулировать с помощью встроенного триммера. Иногда размер вентилятора слишком велик. В этом случае верхний предел управляющего сигнала можно уменьшить с помощью максимального триммера. Это ограничит максимальную скорость вентилятора.
Перемычка для выбора режима выхода
Режим выхода выбирается вручную с помощью перемычки, которая устанавливается на контакты. Если перемычка установлена на контакты 1 и 2, то режим сигнала выхода - напряжение; если на контакты 2 и 3 - ток; если на контакты 3 и 4 - ШИМ.
Режим выхода выбирается вручную с помощью перемычки, которая устанавливается на контакты. Если перемычка установлена на контакты 1 и 2, то режим сигнала выхода - напряжение; если на контакты 2 и 3 - ток; если на контакты 3 и 4 - ШИМ.
Какие пределы управляющего сигнала?
Высокий и низкий уровни регулируются с помощью двух триммеров. Как минимальный, так и максимальный выходной уровень можно регулировать в диапазоне от 0 до 100 % от подаваемого напряжения. Напряжение должно быть в диапазоне 5 – 24 VDC. Это позволяет инвертировать выход. Если минимальный уровень выходного сигнала установлен ниже максимального уровня выходного сигнала, потенциометр будет работать от минимума до максимума. Это заводская настройка по умолчанию. Если минимальный выходной уровень установлен выше максимального выходного уровня, потенциометр будет работать от максимума до минимума. Всегда существует минимальный диапазон регулировки 20% между значениями, определенными триммерами.
Без положения ВЫКЛ.
В некоторых случаях технически или юридически требуется обеспечить минимальную подачу воздуха при любых обстоятельствах. Поскольку этот потенциометр без положения ВЫКЛ, управляющий сигнал никогда не достигнет 0 В. Даже когда поворотная ручка находится в минимальном положении (повернута против часовой стрелки), управляющий сигнал будет иметь минимальное значение. Этот низкий уровень можно отрегулировать с помощью встроенного триммера.
Выход с сухим контактом
Выход сухого контакта можно использовать для управления внешним устройством. Когда поворотная ручка находится в минимальном положении, выход с сухим контактом разомкнут. Когда поворотная ручка повернута по часовой стрелке, выход сухого контакта закрыт.
