Техническая спецификация
Потенциометр ОВиК | положение выкл. | 5-24 VDC
Описание продукта
SDP-E0US-AT - это ваше решение для точного управления вентиляционными системами. Этот потенциометр с расширенными функциями позволяет управлять ЕС-вентиляторами, приводами заслонок, контроллерами скорости АС-вентиляторов или частотными инверторами. Благодаря диапазону напряжения питания от 5 до 24 VDC, он легко адаптируется к различным ситуациям.
Управляйте с помощью непрерывного переменного выходного сигнала, который настраивается вручную с помощью поворотной ручки. Благодаря выключенному положению, простой поворот против часовой стрелки выключает управляющий сигнал. Точно настройте систему с помощью регулируемых триммеров в диапазоне от 0 до 100% напряжения питания. Эта уникальная функция позволяет инвертировать выходной сигнал управления, предлагая гибкость настройки - скорость от минимальной до максимальной или наоборот.
SDP-E0US-AT, созданный для долговечности, имеет брызгозащищенный корпус, что позволяет устанавливать его как во врезную коробку (IP44), так и на любую вертикальную поверхность (IP54). Такая универсальность гарантирует надежную работу в различных средах. Независимо от того, нужна ли вам эффективность, точность или адаптивность, SDP-E0US-AT является лучшим выбором для управления вентиляционными системами.
Дополнительные спецификации и описание
Потенциометр ОВиК
Этот потенциометр генерирует аналоговый выход или управляющий сигнал для управления другими устройствами, такими как ЕС-вентилятор или регулятор скорости вращения вентилятора. Управляющий сигнал увеличивается или уменьшается в зависимости от положения поворотной ручки. Этот сигнал может управлять ЕС-вентиляторами, приводами заслонок, а также регуляторами скорости вращения АС вентиляторов (серия EVS или MVS) или преобразователями частоты (серия FI-E).
Например, потенциометр может быть установлен в жилом помещении, а регулятор скорости вентилятора в техническом помещении или электрошкафу.

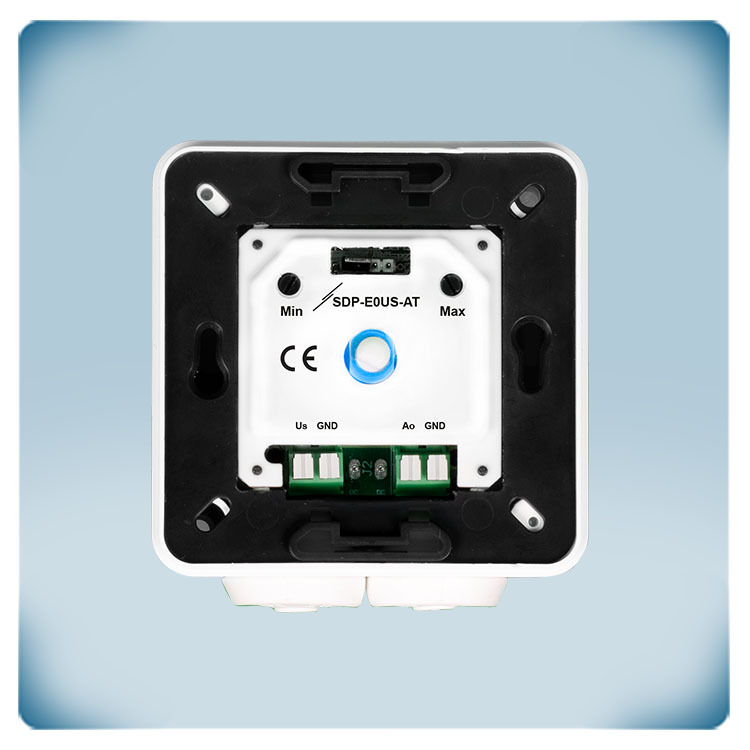

Регулируемый минимальный и максимальный уровень
Для некоторых приложений желательно настроить нижний предел и верхний предел управляющего сигнала. Некоторые ЕС двигатели или приводы заслонок не могут обрабатывать слишком низкие сигналы. Нижний предел управляющего сигнала можно регулировать с помощью встроенного триммера. Иногда размер вентилятора слишком велик. В этом случае верхний предел управляющего сигнала можно уменьшить с помощью максимального триммера. Это ограничит максимальную скорость вентилятора.
Перемычка для выбора режима выхода
Режим выхода выбирается вручную с помощью перемычки, которая устанавливается на контакты. Если перемычка установлена на контакты 1 и 2, то режим сигнала выхода - напряжение; если на контакты 2 и 3 - ток; если на контакты 3 и 4 - ШИМ.
Режим выхода выбирается вручную с помощью перемычки, которая устанавливается на контакты. Если перемычка установлена на контакты 1 и 2, то режим сигнала выхода - напряжение; если на контакты 2 и 3 - ток; если на контакты 3 и 4 - ШИМ.
Какие пределы управляющего сигнала?
Высокий и низкий уровни регулируются с помощью двух триммеров. Как минимальный, так и максимальный выходной уровень можно регулировать в диапазоне от 0 до 100 % от подаваемого напряжения. Напряжение должно быть в диапазоне 5 – 24 VDC. Это позволяет инвертировать выход. Если минимальный уровень выходного сигнала установлен ниже максимального уровня выходного сигнала, потенциометр будет работать от минимума до максимума. Это заводская настройка по умолчанию. Если минимальный выходной уровень установлен выше максимального выходного уровня, потенциометр будет работать от максимума до минимума. Всегда существует минимальный диапазон регулировки 20% между значениями, определенными триммерами.
Позиция ВЫКЛ.
Поворотная ручка имеет положение ВЫКЛ: когда поворотная ручка полностью повернута против часовой стрелки, управляющий сигнал будет отключен. Если поворотную ручку повернуть по часовой стрелке, сигнал выйдет из положения ВЫКЛ и мгновенно замедлится до нижней границы. Если к потенциометру подключен EC вентилятор, он запустится и замедлится до низкой скорости. EC-вентилятор никогда нельзя включать на скорости ниже выбранной минимальной скорости.
